灌注桩施工，在水下灌注混凝土时，为保证桩头混凝土强度，需要有一定的超灌量，桩顶超灌部分就需要凿出，我们称之为桩头处理。作为桩基工程最后一步重要工序，桩头处理怎么做？现场“六步”示例，以供大家参考！



《建筑桩基技术规范》条文


1
测量放线

水准测量，放出实际的桩顶标高，统一用红漆标识。

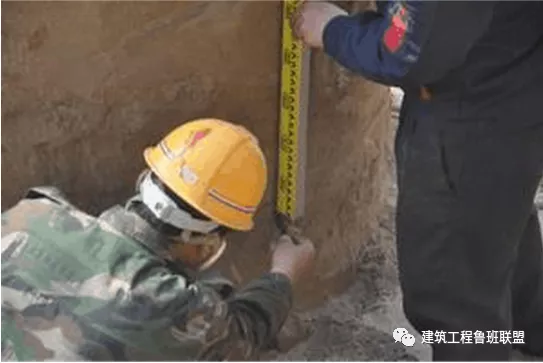

施工放样

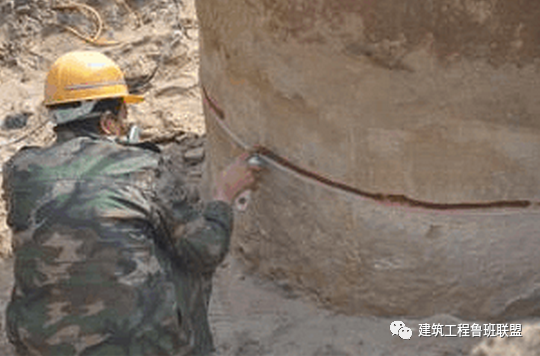

红漆标识



2
无齿锯环切

用无齿锯绕桩头环向一周切割，深度3-4cm，用风镐沿桩头自上至下凿出V型槽剥离混凝土，环切时不得损伤主筋。

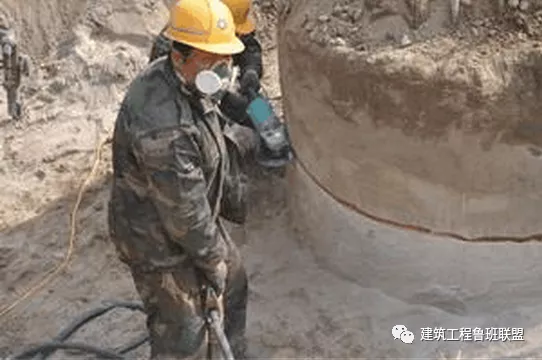

环切

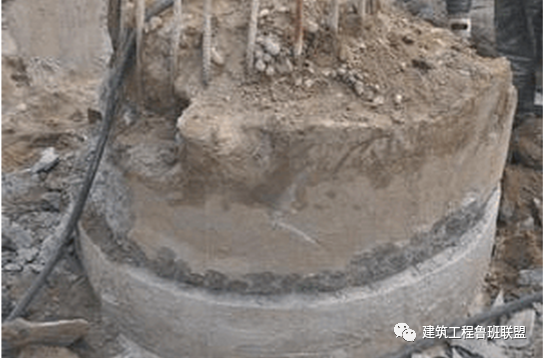

凿出V型槽



3
剥出桩头钢筋

采用风镐沿桩头自上至下将钢筋主筋剥离。

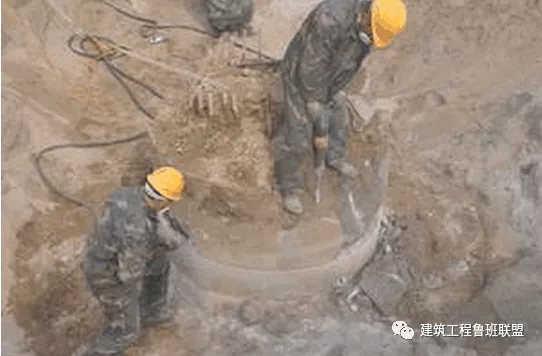

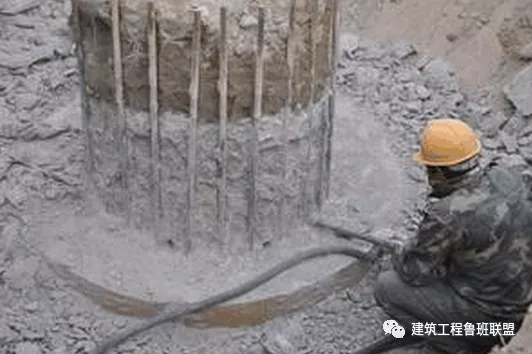

风镐剥离混凝土

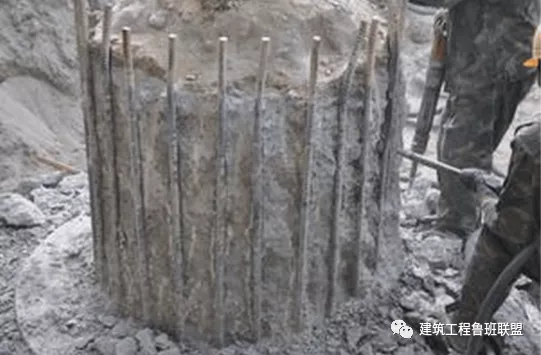

剥出成型的桩头钢筋



4
切断桩头

当全部钢筋凿出后，在桩顶标高以上3cm处水平环向间距20cm采用风钻钻出断桩孔，使用钢钎打入各个断桩孔中，来回反复敲击钢钎，使混凝土在环形断桩孔处断开。



风钻钻出断桩孔

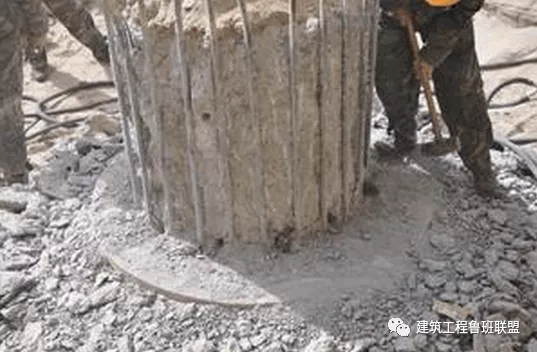

大锤反复敲击钢钎



5
吊离桩头

对已断开的桩头钻出吊装孔，插入钢钎，用起重设备将已断裂脱离的桩头吊出，起重设备应垂直起降，不能左右晃动避免桩头倾到将桩基主筋压成死弯。

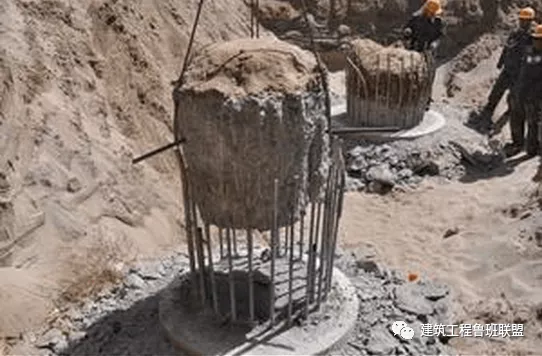

桩头吊离


6
桩头清理

桩头清理采用人工凿除多余混个凝土并清顶，桩顶形成中心略高、周边略低的断面，确保桩顶面平整、密实。

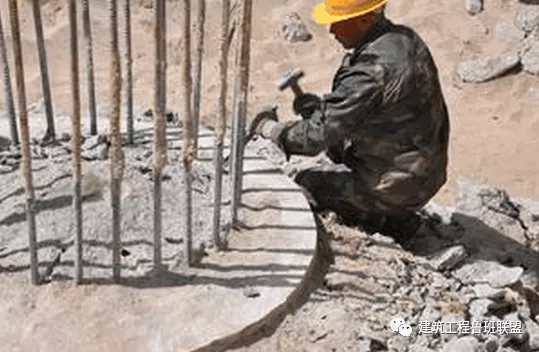

人工凿除多余混凝土

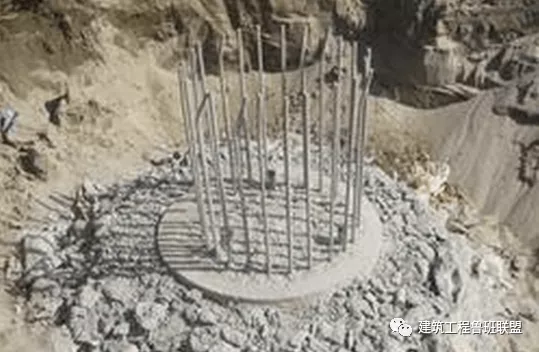

清理成型的桩头
