01
坡面防护原则
边坡坡面防护的种类和方法多种多样,但不论采用哪种方法,防护工程都应遵循以下原则:
因地制宜,结合边坡的地形地貌、水文地质条件,根据实际情况确定适宜的防护措施;
就地取材,在选用防护材料时,尽量利用当地材料,就地采集;
经济适用,在力求节省工程费用和其它开支的同时要达到经济耐久以及养护工作量最小的要求;
兼顾景观,坡面防护的意义不仅局限于保护边坡,还应当与环境相衬,合理美观。
02

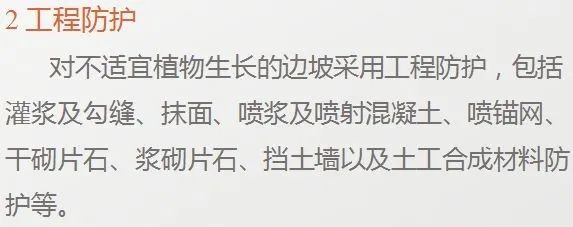

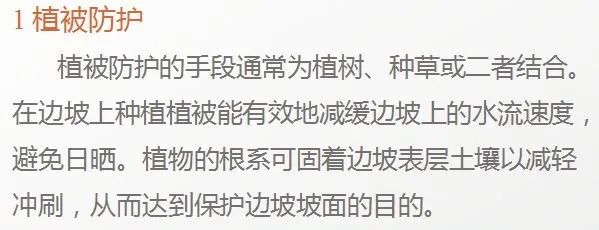

坡面防护类型
03
坡面防护设计-种草防护

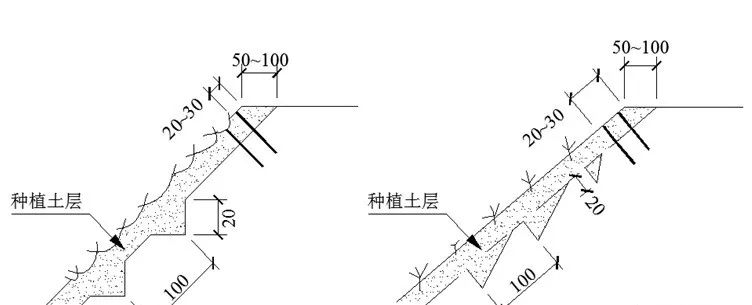

用于适宜草类生长的土质路堑和路堤的边坡,且边坡的高度不高,坡度不大(坡度不宜陡于1:1)。当边坡土层不宜种草时,可在坡面上先铺一层厚为5~10cm的种植土,使其与坡面结合牢固。若边坡坡度陡于1:2,在铺种植土前将边坡挖成台阶形。

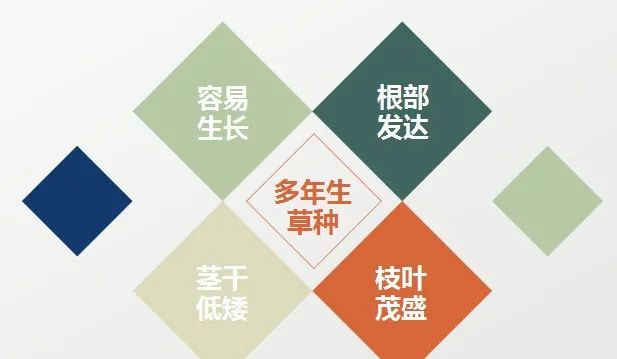

草种的选用要结合边坡的土壤环境和当地的气候条件,选择容易生长、根部发达、茎干低矮、枝叶茂盛、生长能力强的多年生草种,常采用的草种包括:白茅草,根深而粗壮;毛鸭嘴及鱼肩草,根深,固结边坡能力强;两耳草、果园草及雀稗,茎叶茂密,富于覆盖;鼠尾草,繁殖快;无芒雀麦,根系固土范围直径可达半米,-30°C下能安全越冬。
草籽播种可根据情况进行撒播或沟(行)播。
撒播是最简单易行的方法,此法常用于比较松软的土质边坡;沟(行)播一般在比较坚硬的土质边坡上采用。
播种时间的选择很重要,南方温暖潮湿地区常年适于草籽的发芽、生长,播种时期选择范围较大;北方寒冷干燥地区,播种时间应选择在春、秋两季,避开低温和高温的不利季节,不可在干燥的风季和暴雨季节播种。
加强管理,经常检查成活率,必要时应进行补充播种。
04
坡面防护设计-植树防护
植树适宜于各种土质边坡和风化极严重的岩质边坡,坡度一般应缓于1:1.5。
树种应选择根系发达,枝叶茂盛,能迅速生长、分蘖的低矮树种,如紫穗、怪柳、枸杞、沙棘等。冲刷防护宜用杨柳或不怕水淹的灌木类,高速公路的土质边坡和路肩不得种植乔木。
植树时树坑深一般为25cm,直径20cm,株距30~60cm,行距80~150cm,应视树种不同而定。
05
坡面防护设计-喷浆及喷射混凝土
主要适用于易风化的软岩及裂隙和节理发育、坡面不平整、破碎较严重的岩质挖方边坡,既可防止坡面进一步风化,又可促使裂隙间破碎岩石得到砂浆充填而加固。对于坚硬易风化但风化不严重的边坡,喷浆防护可在坡面形成保护层以防止进一步风化。但此法不宜用于成岩作用差的黏土岩边坡,也不可直接用于涌水地段,在泄水后保证坡面无水回流方可使用。
水泥:采用不低于32.5级的普通硅酸盐水泥。
石灰:采用新出窑烧透的块灰,欠火或过火者不宜采用,其质量指标应符合有关规范的规定。
砂子:重力喷浆应使用纯净的细砂,粒径为0.1~0.25mm。机械喷浆或喷混凝土应使用纯净的中粗砂,粒径为0.25~0.5mm,含水率以4%~6%为宜。
混凝土粗骨料:应使用纯净的卵石或碎石,最大粒径不大于25mm。大于15mm的颗粒控制在20%以下,针、片状颗粒不超过15%。
速凝剂:可直接掺入水泥砂浆和混凝土中,配制成聚合物砂浆和聚合物混凝土,能极大地增加接触面的黏聚力和抗拉、抗折强度,提高抗渗性,并兼有界面处理和促凝等作用。
施工前对坡面的裂缝、凹坑应先勾缝、填补,以使坡面平顺整齐,岩体坡面浮土杂质、碎块等要用水冲洗干净,并保持湿润。
选择适宜的喷射机械和相应的配套设备,作业前应进行试喷,以确定合适的水灰比。
喷射作业应自下而上进行,喷嘴应垂直于坡面,并与坡面保持1.0m左右的距离。当喷射混凝土厚度大于6cm时,应分两次喷射,保证厚度均匀,并按有关规定预留试件。喷层周边与未防护坡面的衔接处做好封闭处理,防止雨水侵入。
输料管长以20~30m为宜,喷射工作压力一般为150~170kPa。喷嘴供水压力要比工作压力大50~100kPa,保持水与干拌和料均匀混合。喷射体初凝后,应立即洒水养护,并持续7~10d。
可在喷射层中加设1层钢筋网或高强聚合物土工格栅,以减小干缩裂缝对强度的影响,使坡面防护强度高于单纯喷浆或混凝土。
06
坡面防护设计-浆砌片石
适用于坡度缓于1:1的各种岩质和土质边坡,坡面因风化剥落、地表水冲刷、易发生流泥冲沟及表层溜坍等灾害时可采用浆砌片石护坡,石材丰富地区最为合适。
浆砌片石护坡所用的水泥砂浆强度一般为M5,受流水冲刷或位于寒冷地区应提高为M7.5或M10。石料应采用不易风化的坚硬岩石或大块卵石,厚为0.25~0.5m。护坡地面设0.1~0.15m的碎石或砂砾组成的垫层,在一定条件下,也可采用与垫层等效的土工织物代替。
浆砌片石护坡视岩土情况设置砌石基础,其埋深至少为护坡厚度的1.5倍,在冰冻地区应设置在冰冻线以下,砌石护坡应每隔10~15m设置宽2cm的伸缩缝(或沉降缝),用沥青麻筋或竹筋填塞。
07
坡面防护设计-喷锚网联合防护
当坡面岩体已严重风化或岩体受切割破碎严重,喷浆或喷射混凝土防护强度不足时,为加强防护效果,应采用喷锚网联合防护。喷射混凝土与钢筋网封闭坡面,锚杆既可加固坡面一定深度内岩体,也可承受少量松散体产生的侧压力。
可用1:3水泥砂浆固定锚杆,当要求锚杆立即起防护作用时,可采用早强锚固卷,施工简单,快速可靠。预制铁丝网直径一般采用2mm,绑扎铁丝直径0.5mm,铁丝网框条一般采用直径6.5mm的圆筋,锚杆可用16~20mm的螺纹钢筋。
铁丝网框条采用直径6.5mm的钢筋时,应先拉直再加工焊接成框。
喷浆及喷射混凝土厚度要均匀,勿使锚网外露。
