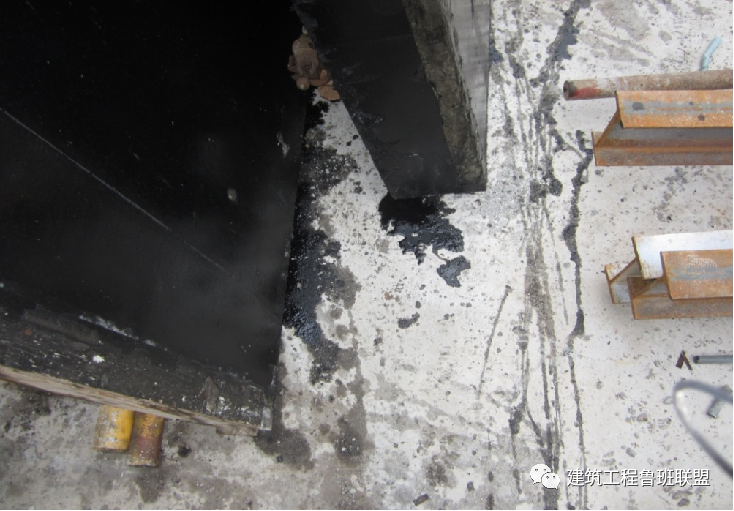

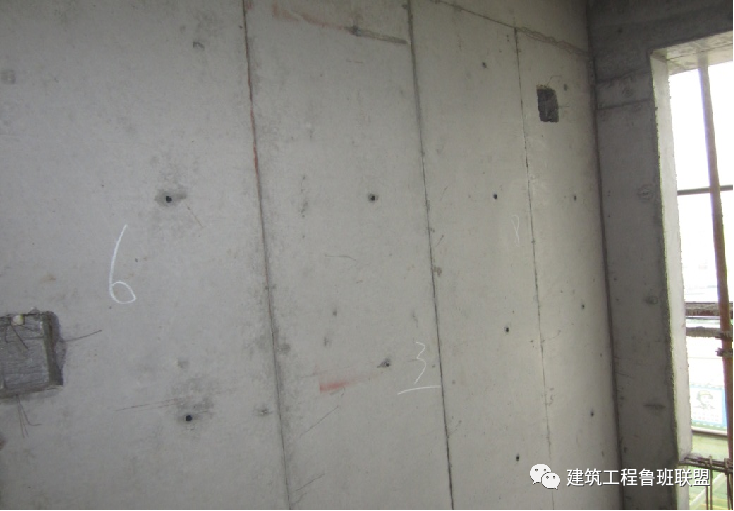

结构施工，特别大钢模体系下使用废旧机油作为脱模剂，有机油脂类附着时间长，难消除，极易导致钢模体系下抹灰开裂、空鼓。
结构混凝土标号均为C30以上，且混凝土经振捣及脱模剂、致密剂双层作用下形成混凝土致密层，表层较为光滑，砂浆面难以附着。拉毛或喷毛处理常使用1:1砂浆加建筑胶作为基层处理，建筑胶含量过低及覆盖率不足极易导致抹灰空鼓、流坠开裂。

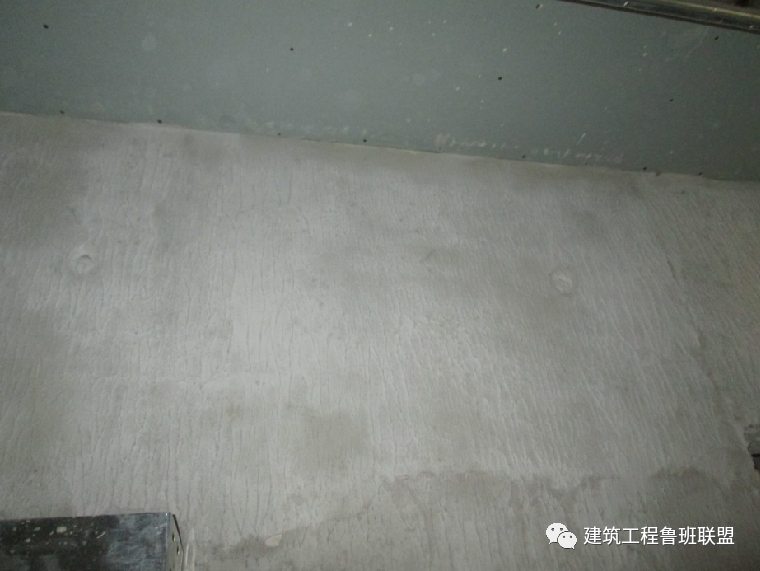

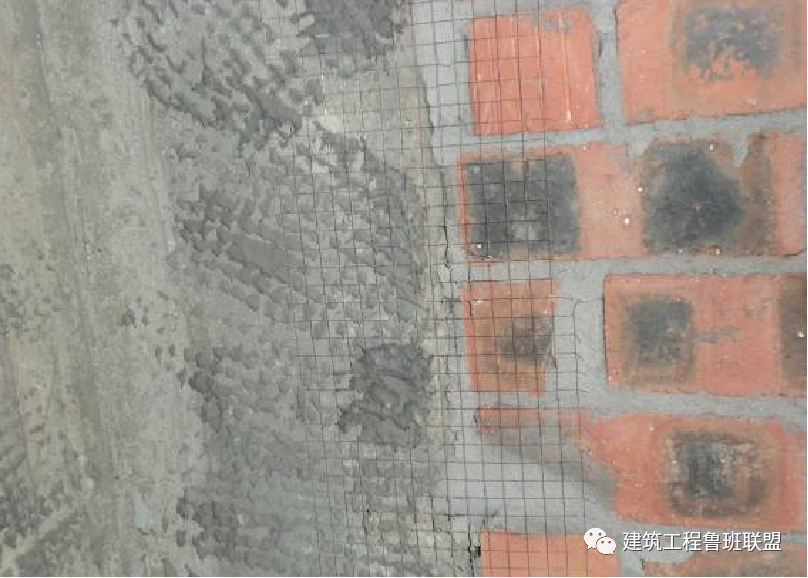

拉毛覆盖率较高
砌筑砂浆伸缩沉降特别断砖部位沉降量大于其他部位，易形成多皮通缝。砌体断裂部位吸水率增大，导致该部位砂浆快速失水导致开裂、空鼓。
瞎假缝部位存在明显空腔，导致砂浆面快速失水，导致空鼓。大面积瞎假缝极易大致抹灰面龟裂及贯穿裂缝。

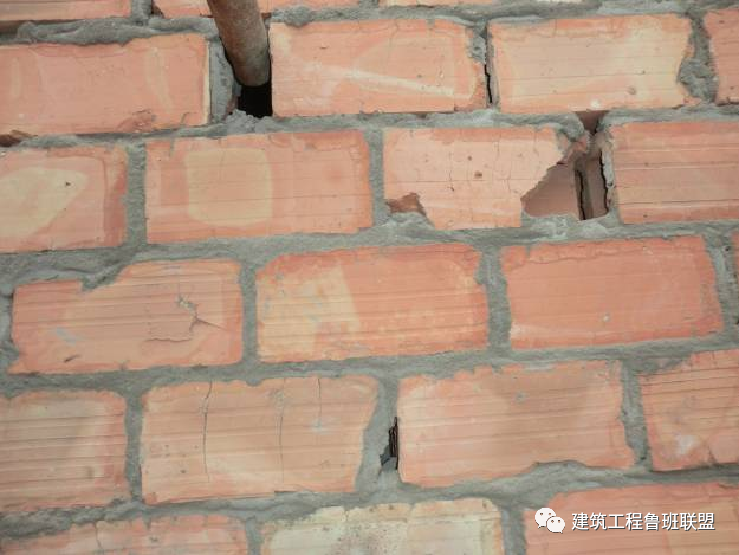

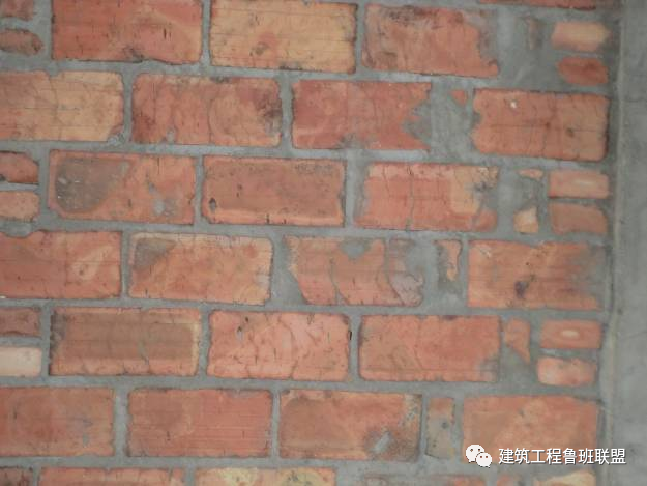

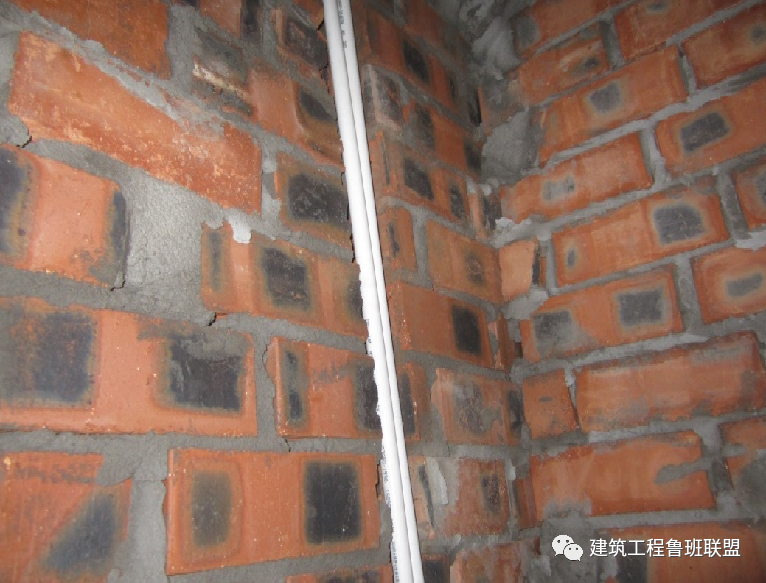

瞎缝

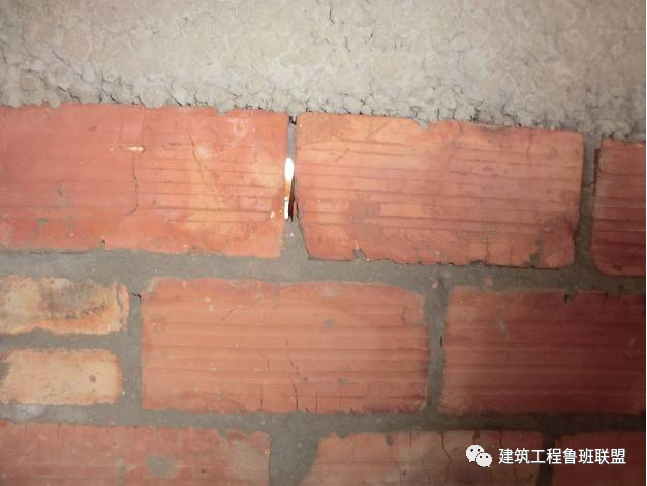

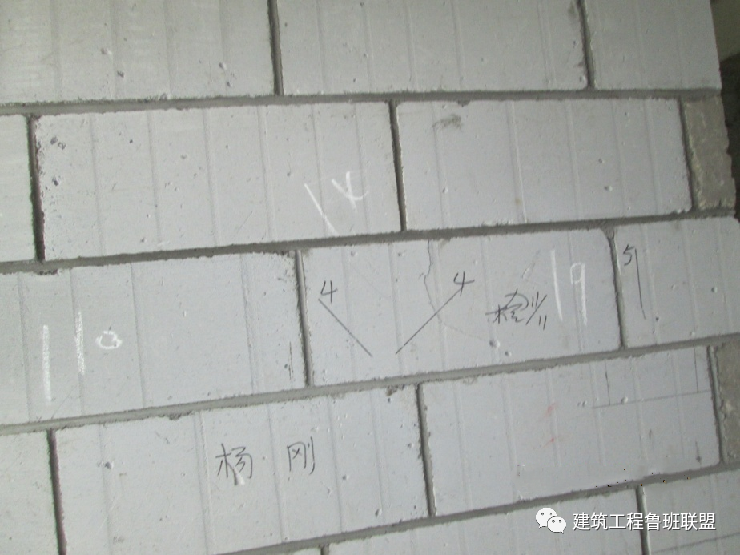

假缝
砌体洞口缺陷为以下几个方面：（1）窗台板与窗边墙无搭接处理；（2）窗台板与窗边墙咬合长度不足或密实；（3）砌体洞口未设置预制块导致砌体破损。

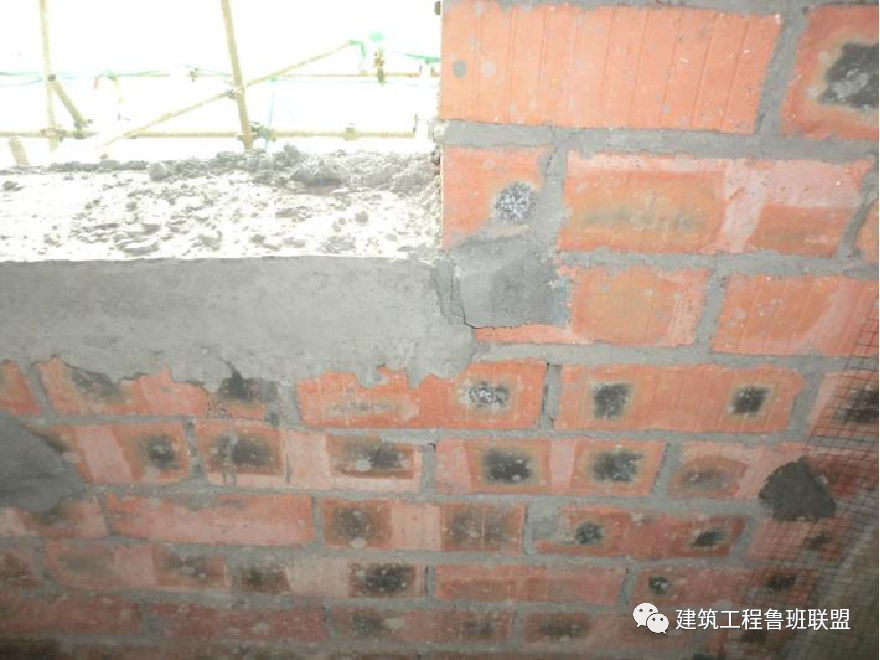

窗台板与窗边墙无咬合
窗台板与砌体咬合不密实

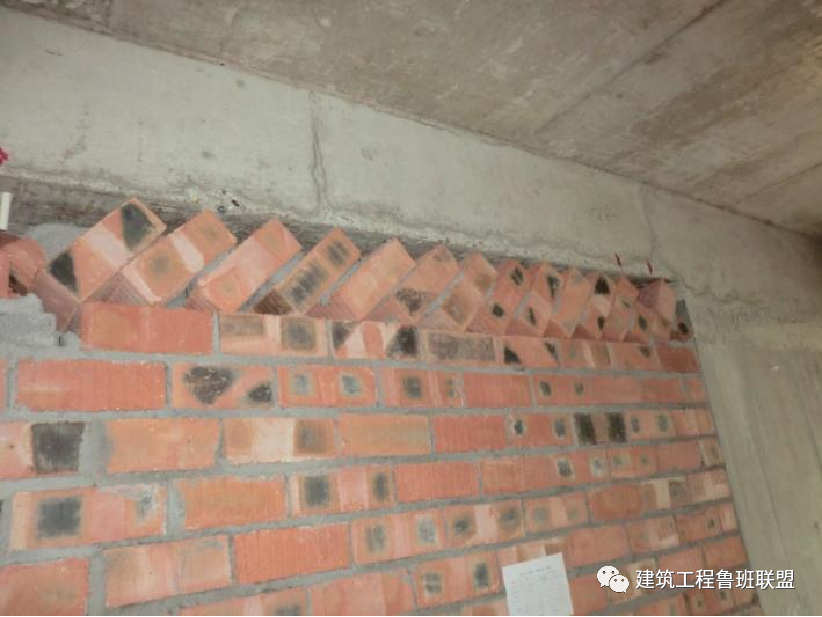

斜顶砖缺陷主要为以下几个方面：（1）斜顶砖规格过大，导致灰缝过大；（2）斜顶砖角度大于60或小于45度；（3）斜顶砖灰缝不密实。
斜顶砖灰缝不密实
斜顶砖规格过大
挂网缺陷体现主要体现为以下几个各方面：（1）砌体与结构交接面未挂网；（2）砌体与结构挂网固定不合理；（3）砌体与结构存在高低差；（4）阴阳角部位采用镀锌钢丝网固定。

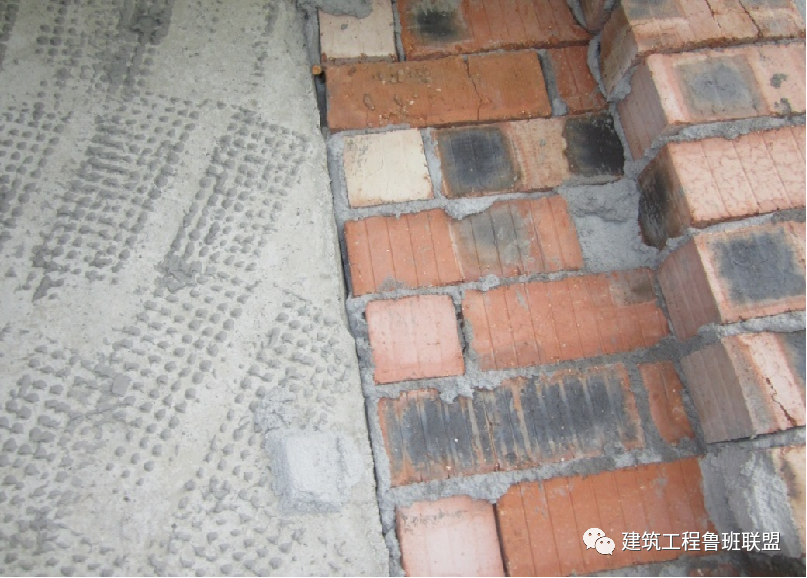

交接部位未挂网
挂网采用砂浆固定
管线开槽固定差主要体现在以下几个方面：（1）开槽破坏墙体；（2）开槽深度不足，封堵厚度不足；（3）单线管无固定；（4）多组线管“品”字固定。
开槽深度不足
由于后开槽部分对已施工完毕的二次结构造成破坏面较大，且剔凿施工时产生的扰动对墙体稳固造成一定程度的损伤，故修补、封堵措施须具备结构补强功效，不然容易发生开裂。

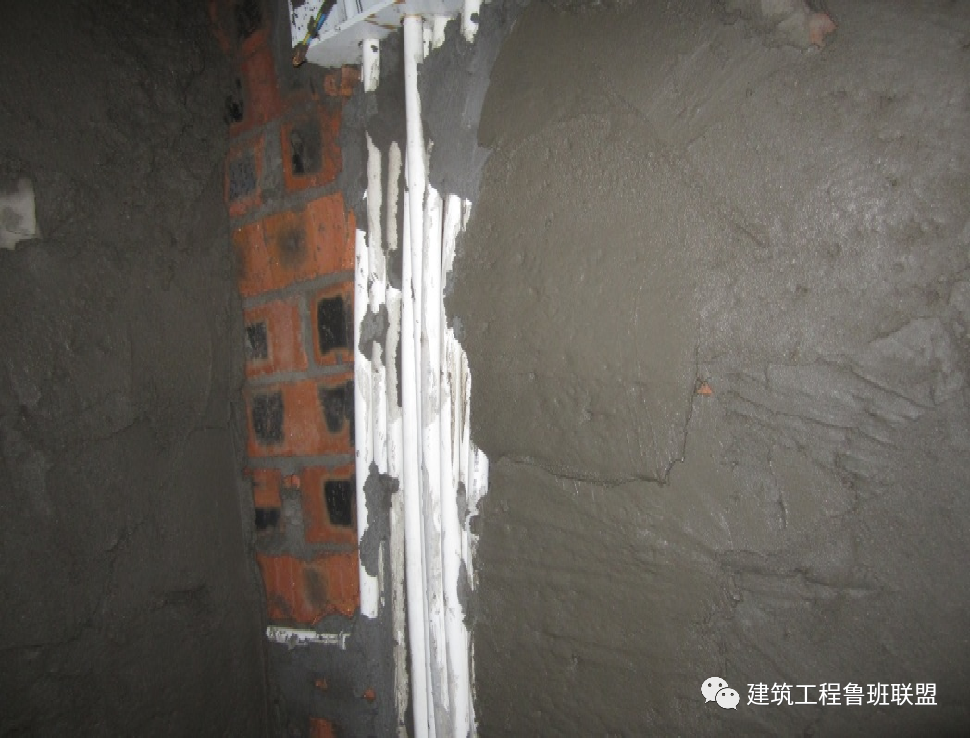

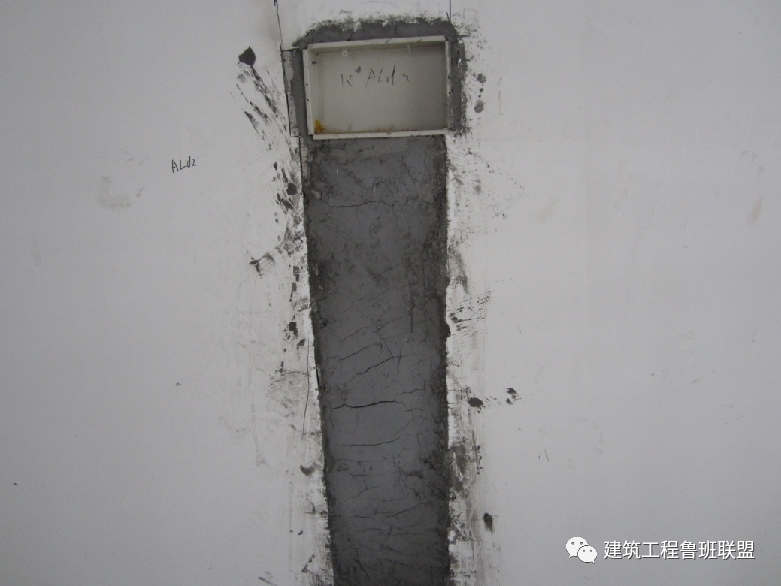

管线槽不封堵直接粉刷
箱体周边开裂主要体现在以下几个方面：（1）箱体上部砌体钢筋吊砖，砌体下沉导致开裂；（2）箱体洞口未预留，砌体完成后开凿导致破坏砌体或砂浆无法灌入；（3）箱体预留洞口过大，砌体封堵随意；（4）箱体背部砌体组砌存在瞎缝假缝。

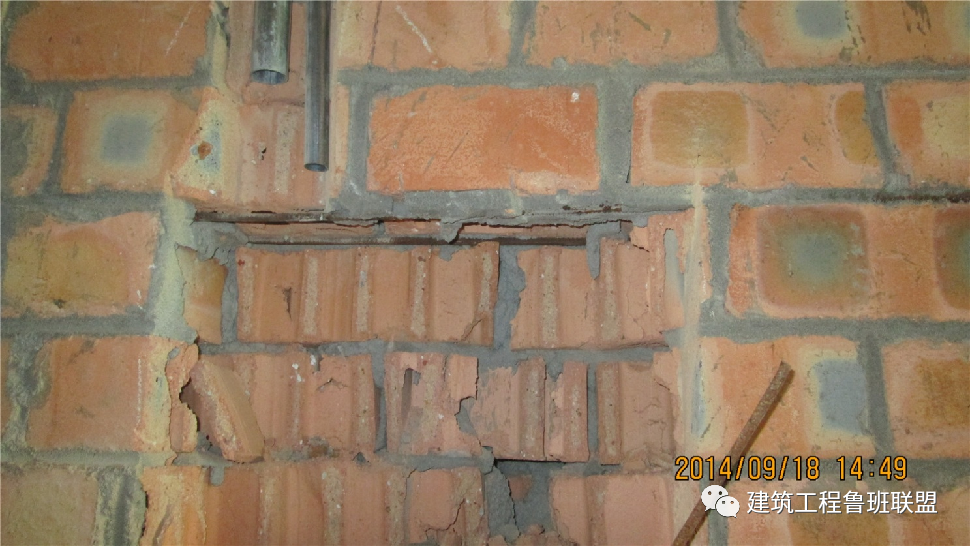

钢筋吊砖，洞口打凿
抹灰砂浆单层粉刷超过1cm，因砂浆初凝时间较长，粉刷初期极易导致粘结力不足以抵消自重，导致流坠开裂、空鼓。
抹灰砂浆使用砂浆王，代替石膏（熟石灰），采用1:1:6混合砂浆配比，因砂浆王本身不增加强度，易导致砂浆强度不足导致开裂。
夏天高温导致水分蒸发很快，墙面抹灰层需要浇水养护，以防开裂。

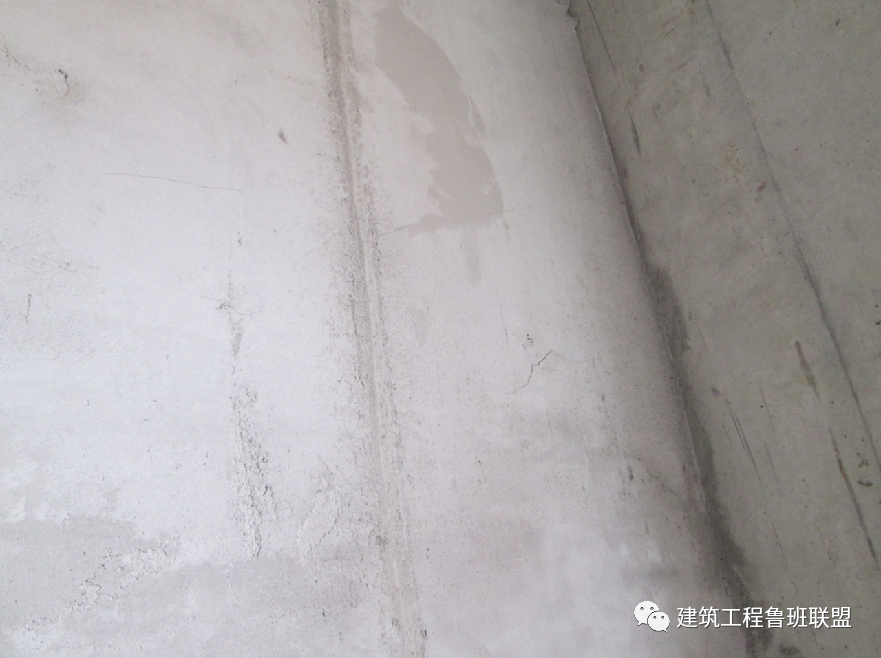

夏季未养护墙面
抹灰后再进行二次开槽修补，水泥砂浆与原墙面容易粘结不牢而产生开裂。
抹灰完成面开槽布管

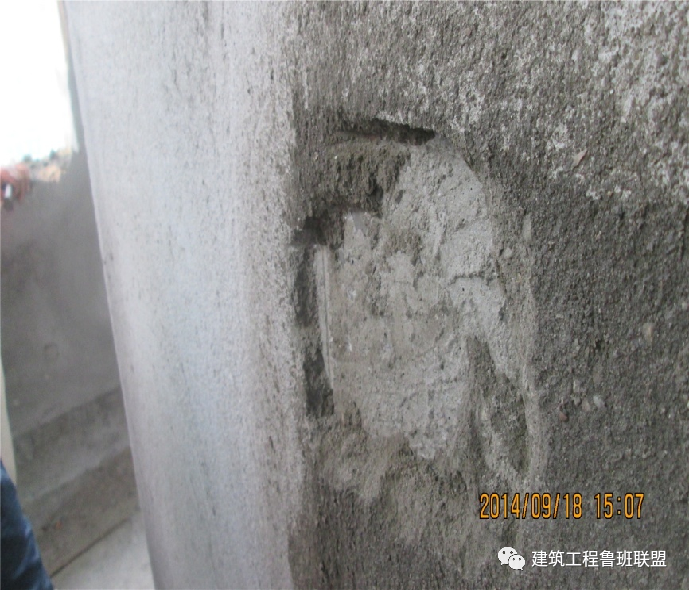

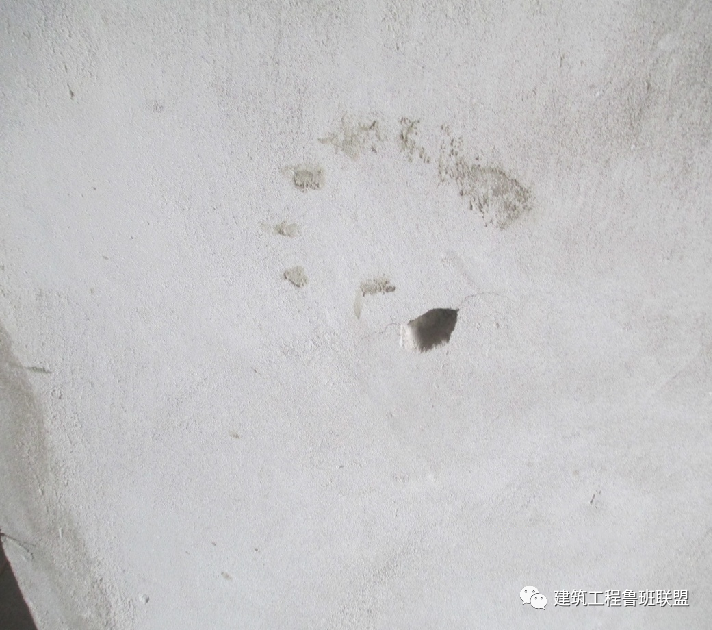

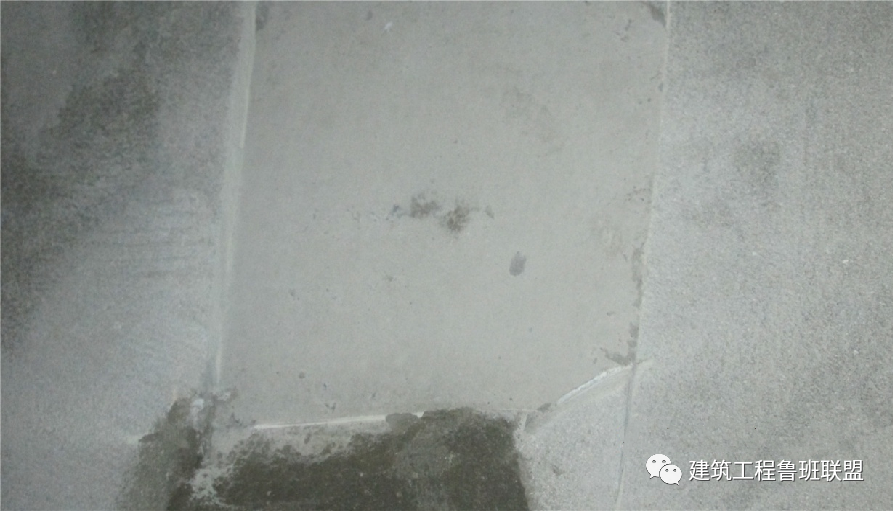

修补二次空鼓缺陷主要为以下几个方面：（1）空鼓部位未切割直接打凿导致周边空鼓；（2）剔凿面及切割断面未清理干净及洒水湿润；（3）空鼓面未分两次修补；（4）修补后初凝前未覆膜养护。
以上内容来源于网络收集整理，如有侵权请联系客服
