随着管装配式建筑越来越普遍，造价的装配式业务越来越多，算客工场询匠团队近期项目中，有将近30%项目均为装配式，其中预制墙、叠合板应用率较高，本文根据以往的装配式项目经验，从算量维度总结叠合板的识图与建模技巧。

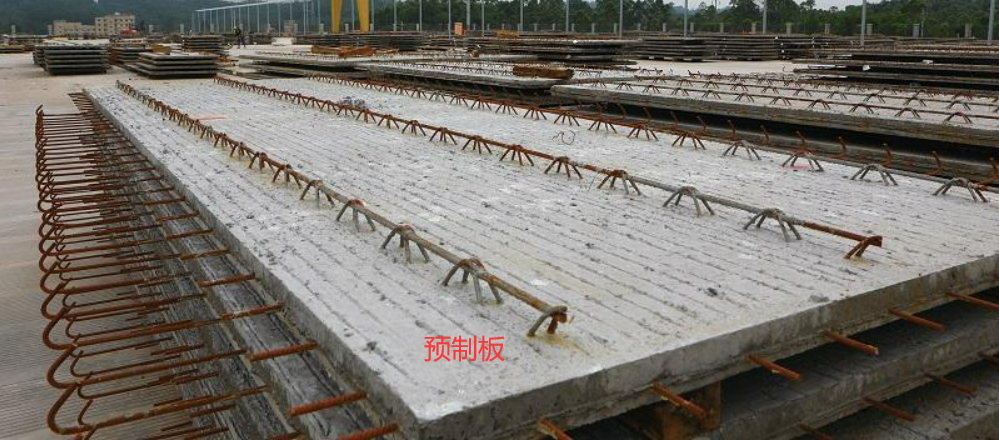

预制叠合楼板是由预制板和现浇层叠合而成的装配整体式楼板。如图所示，预制板厚度为h1，现浇层厚度为h2，叠合板整个厚度为h。叠合板底筋、桁架筋均在预制板中预制，叠合板现浇层里的钢筋在现场绑扎。
看懂叠合板，需要找三张图，即“板平面布置图”、“水平向预制构件平面布置图”及PC构件深化图（装配式构件详图）（各项目图纸名称会有差别），并从“结构平面图”中获取整个叠合板的厚度、钢筋等信息；从“水平向预制构件平面布置图”中获取预制板的位置及每个预制板块的名称、板缝宽度等信息；在“PC构件深化图---预制板图”中获取预制板的钢筋等信息。我们通过两个装配式项目进行分析。
案例1：某高层住宅

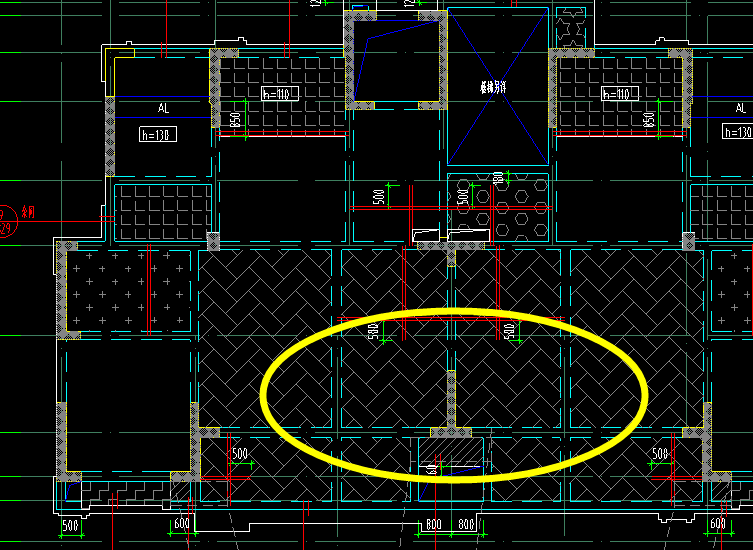

一看结构平面图。从结构平面图中的说明可以获取到黄圈中特殊标记的板为PC叠合板，整个板厚为130mm，配筋为C8@150双层双向拉通配置。PC叠合板的钢筋是怎样的，还要进一步分析预制板深化图。

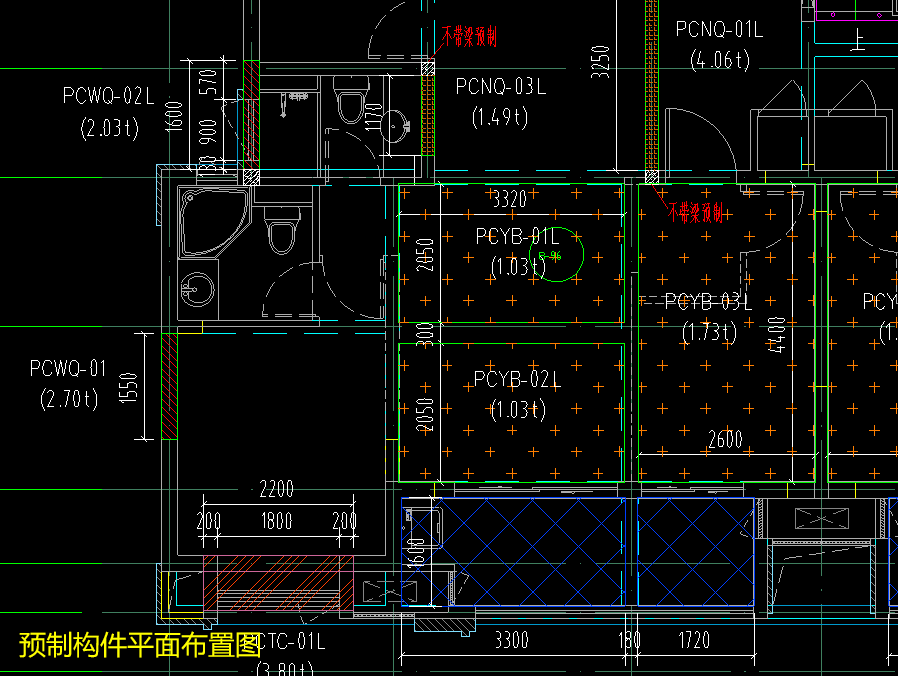

二看预制构件平面布置图。看预制板分布的位置及每块预制板的名称。如PCYB-01L，并在文字说明中找到预制板的厚度及现浇层的厚度。如图所示，预制板厚度为60，现浇层厚度为70，与结构平面图中的说明PC叠合板厚度为130mm相吻合。

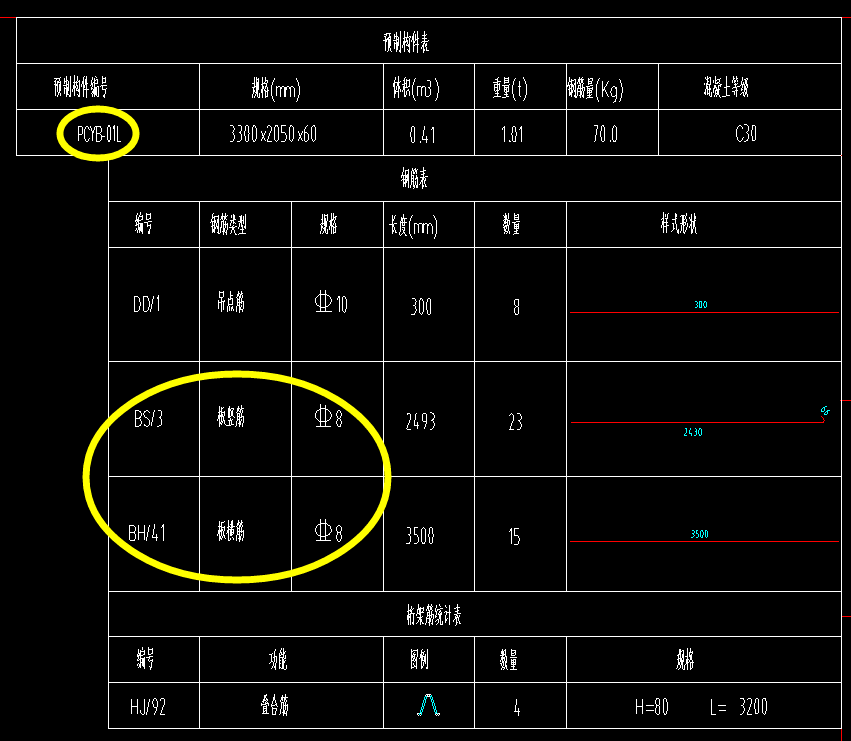

三看预制板深化图。找到对应名称的预制板详图，看配筋图及配筋表、看三维图中预制板边的构造形式，本项目预制板为矩形边。通过配筋图、三维示意图、配筋表可以看出，预制板中已经包含了双向C8的底筋，故结构平面图中板的说明“PC叠合板130厚配C8@150双层双向钢筋”中，叠合板现浇层只有双向通长面筋。
案例二：某安置房项目

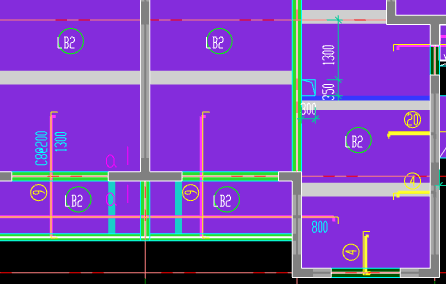

一看板平面布置图。从板平面图中可以看出LB2厚度为140mm，配双向C8@200的底筋，面筋为支座负筋。
二看水平向构件平面布置图。看同位置是否有预制板，如有预制板看其编号。本项目中同位置有预制板，厚度为60mm，现浇层厚度为80mm，叠合板总厚140mm，与板平面布置图相吻合。
三看预制板深化图。找到对应编号的预制构件加工图，看剖面图中预制板边构造形式，本项目为三角边，看配筋图中的钢筋编号及钢筋明细表中的对应配筋信息，本项目中预制板两个方向的配筋均为C8，故板平面布置中的双向底筋C8@200即为预制板中的钢筋，而现浇层中只有支座负筋。

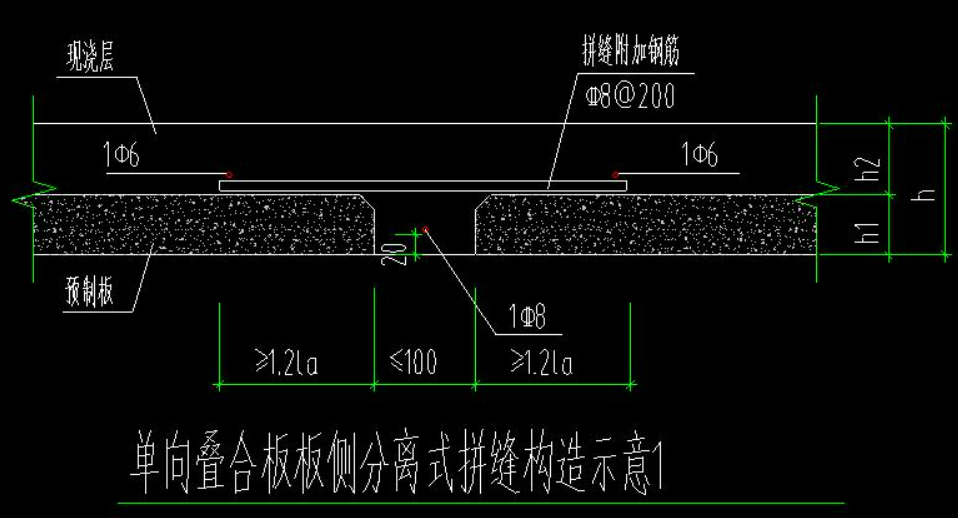

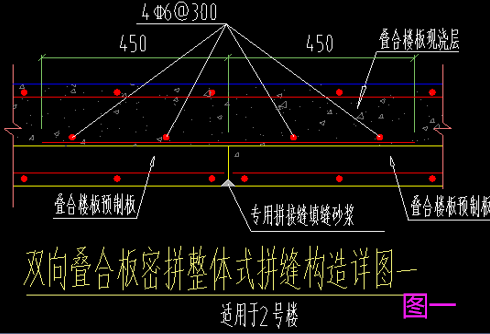

相邻预制板块之间可能是密拼（如图一所示），也可能是带一定宽度的拼缝（如图二所示），各项目的具体要求需要看“预制构件结构设计总说明”或单独的预制构件节点详图。

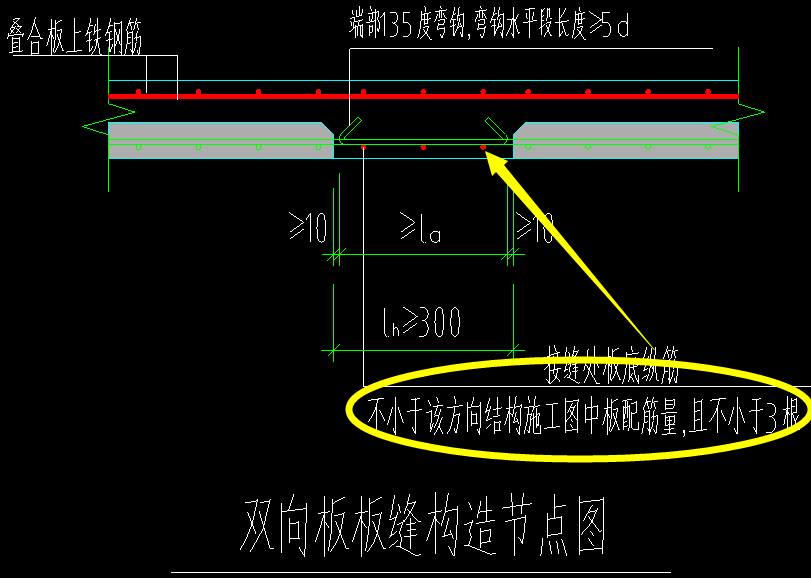

预制板间的板缝为现浇，板缝钢筋为现场绑扎。上图二中板缝宽≥200（具体宽度看“水平向预制构件平面布置图”），无板缝钢筋（板缝处粉色钢筋为预制板出筋）。而图三中板缝钢筋为箭头所指的三根钢筋，配筋同同向预制板筋。

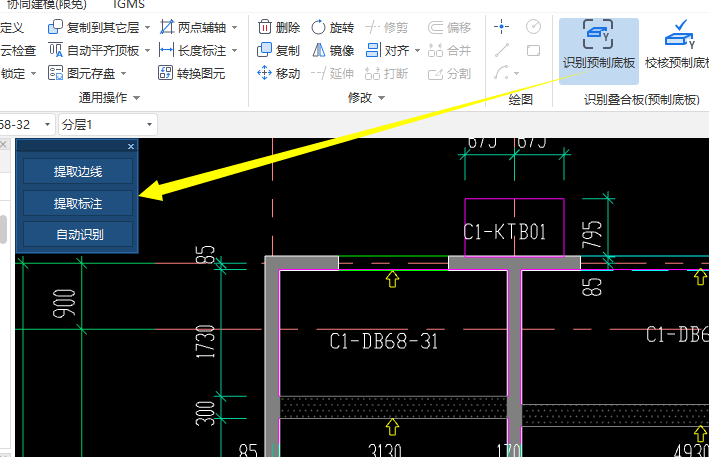

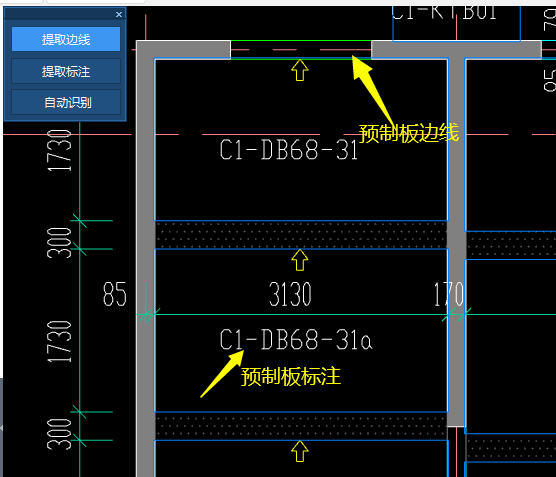

分析完叠合板图纸，了解了您项目中叠合板现浇层钢筋、预制板形式、板缝等信息，下一步要进行叠合板建模了。预制板建模可以手工绘制，也可以识别，利用“水平向构件平面布置图”来识别。首先，将图纸加载到软件中，在“叠合板（预制底板）”构件中进行“识别预制底板”；

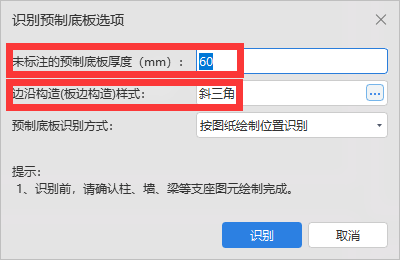

最后，确认预制底板的厚度、边沿构造样式等信息，点击“识别”即可完成识别预制板的整个流程，紫色板块为识别到的预制板。
现浇层目前不支持识别，利用“叠合板（整层）”构件，对照板结构平面布置图手工绘制在相应的位置即可。
前面提到，板缝分为密接拼缝和带宽度的后浇接缝，我们只需要画带宽度的后浇接缝即可。

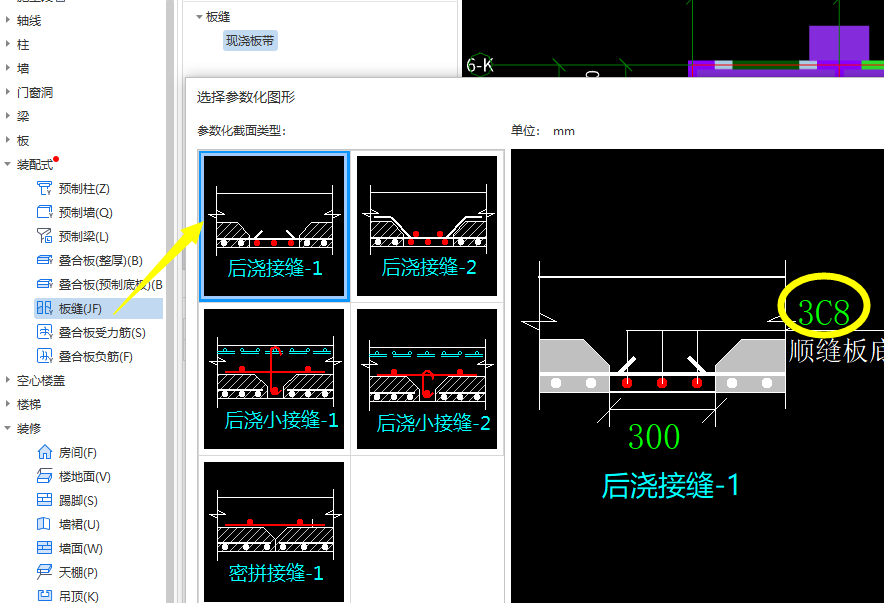

1）新建板缝，选择适合您项目的板缝参数图。本案例中使用后浇接缝-1的形式，缝宽定为300。顺缝板底纵筋根数为3根，级别及直径同当前预制板同向底筋，按水平构件平面布置图中板缝的位置绘制板缝。

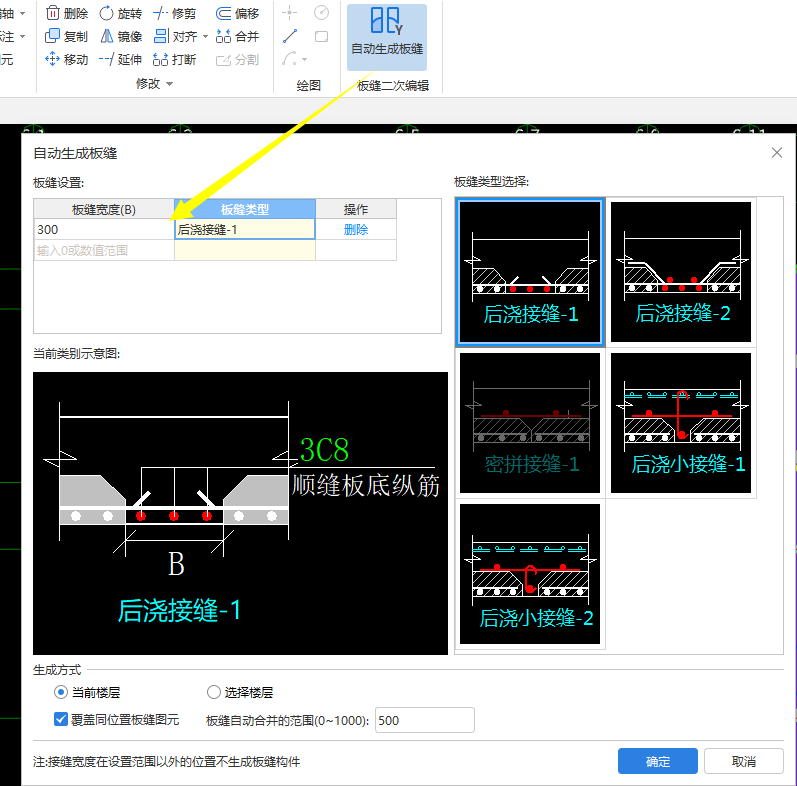

自动生成板缝，在下图的表格中输入板缝宽度（图纸中有几种宽度输入几行数据），选择板缝参数并输入相应信息，确定即可生成板缝。
最后我们来说说现浇层钢筋如何绘制。回顾前面说过的案例二，某安置房项目，看板结构平面图中的配筋信息。本项目通长底筋在预制板中，只需要绘制现浇层的负筋即可。可以利用“叠合板负筋构件绘制”。如果图纸中LB2标注为C8@200双层双向布置，则还需要布置现浇层的通长面筋，用“叠合板受力筋布置”即可，布置方式同现浇板钢筋的布置方式。
这么多关于叠合板的内容，您学会了吗？
