目前大家的做法并不统一，询匠以往的项目中，算客们提交的土建模型文件里，有基础层画墙柱的，也有基础层不画墙柱，将上层墙柱底标高调至基础底的。到底基础层要不要画墙柱？基础层画不画墙柱对工程量有什么影响？什么情况下基础层要画？您是否也会有这些疑问呢？我们通过两个案例一起研究下。

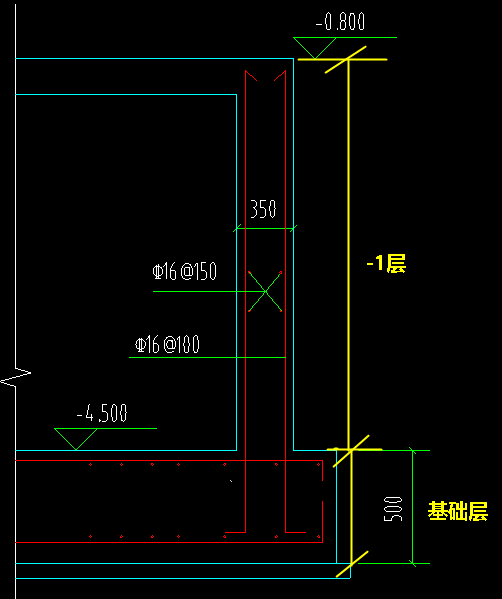

消防泵房基础为一整块筏板基础，无集水坑、无高低变截面、无局部下沉等情况。

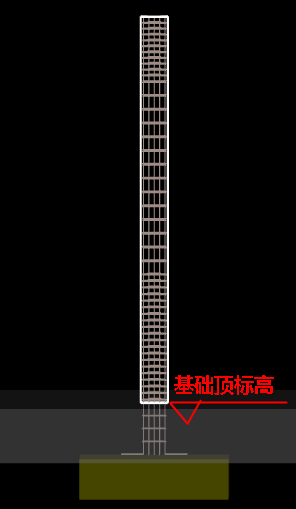

1）当把基础层层高定义为0.5m，-1层层高从基础顶至首层地面-0.05m位置，只-1层画柱（首层未画柱子），柱钢筋计算如下图所示。柱插筋计算至筏板底后弯折，单个柱钢筋总重246.54kg。

2）在上述背景下将-1层柱复制到基础层，再次汇总计算，分别查看-1层和基础层柱钢筋量。

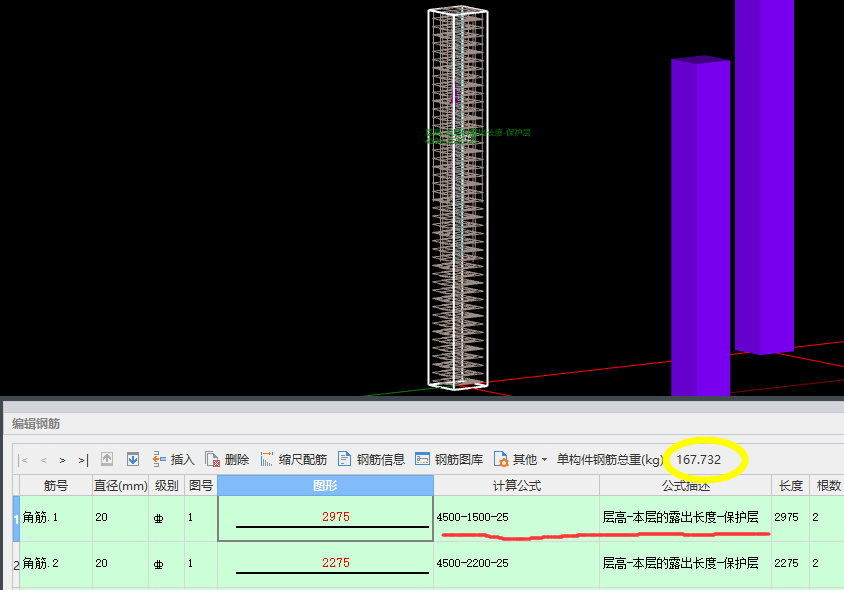

-1层柱纵筋长度为“本层层高-本层露出长度-保护层”，单根柱钢筋总重为167.732kg；

基础层柱插筋长度为“上层露出长度+基础厚度-保护层+弯折”，单根柱钢筋总重为78.808kg；

同一位置，同一根柱，-1层+基础层钢筋总重为78.808+167.732=246.54kg。

对比可见，非复杂基础，基础底板无下沉或变截面时，两种方式柱的钢筋计算结果是一致的，采用哪种方式绘制柱都可以。

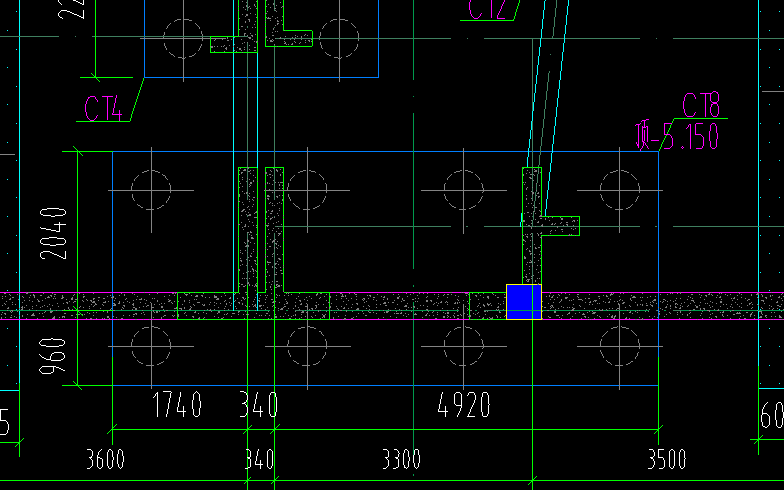

某项目地库基础为筏板+承台+桩基，由于地库面积较大，筏板变标高、变厚度、带下沉的情况较多。如下图位置，筏板厚度为800mm，承台厚度为1400，承台顶与筏板顶平。

根据基础的实际情况，定义基础层层高，绘制基础构件后，该位置立面情况如下图所示：

1）基础层不画柱，只在-1层画柱，将柱底标高调整至基础底标高，柱钢筋计算结果如下：

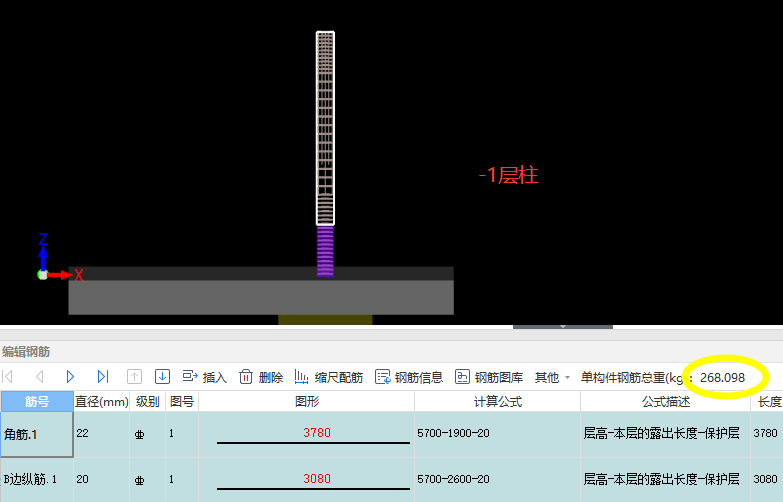

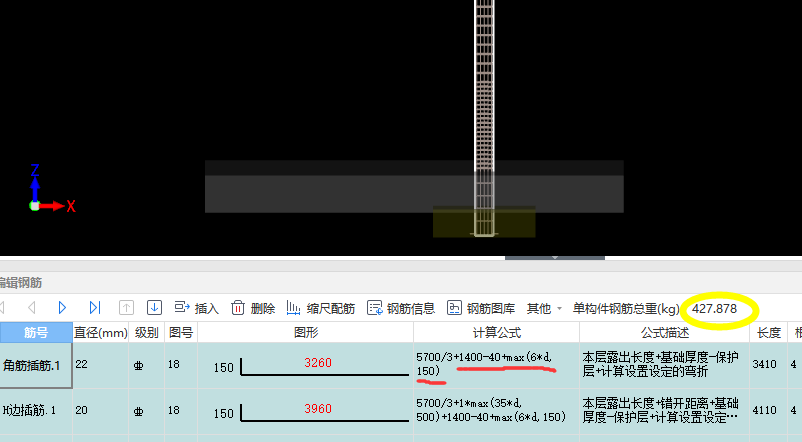

2）-1层柱底标高调整至【层底标高】，同时此位置基础层画柱，柱底标高仍为【基础底标高】，柱钢筋计算结果如下图所示：

对比可见，只要柱底标高为【基础底标高】，软件在计算时，柱纵筋会计算至组合基础的最低处。

结论：柱底标高为【基础底标高】，且柱底确实找到了组合基础的最低处标高时，基础层画不画柱均可正确计算柱钢筋。

切记：遇到组合基础时，墙、柱底标高切误调整到基础顶的位置，否则软件不能把组合基础当成一个整体，纵筋只能计算到离墙底、柱底最近的基础底，避免出现钢筋少计算，给您造成不必要的损失。
