*案例背景

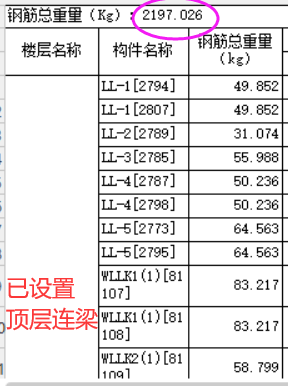

算客工场询匠团队近日接到某住宅项目二期，12栋楼，主楼加车库共6.6万余平方米，剪力墙结构。在算客们提交的土建算量模型文件中发现顶层连梁设置有误，导致每栋楼顶层连梁钢筋少计算140多公斤。

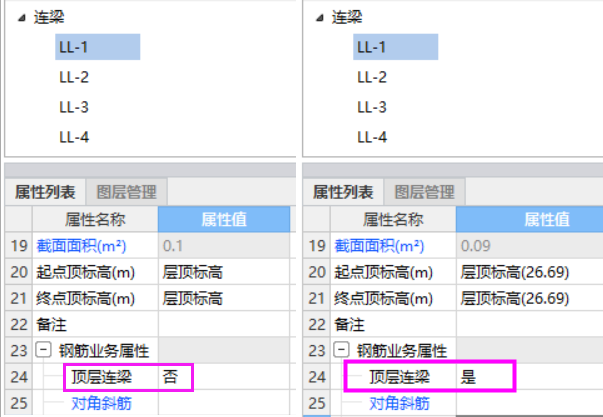

     查看其模型文件，发现顶层中连梁构件属性中的“顶层连梁”未修改，仍然为“否”，将其改成“是”即可正确计算连梁钢筋。




*楼层连梁 VS 顶层连梁



楼层连梁与顶层连梁钢筋构造上有什么区别呢？量差在哪呢？我们不妨翻开平法图集16G101-1 P78页看看连梁配筋构造及16G101-1 P80框架连梁配筋构造。

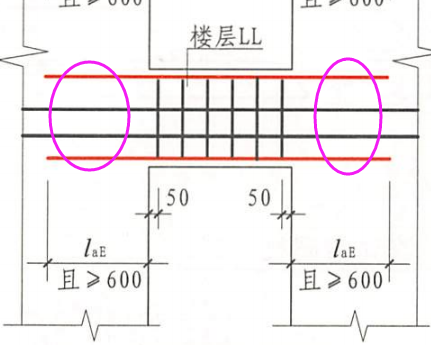

  楼层连梁


  顶层连梁

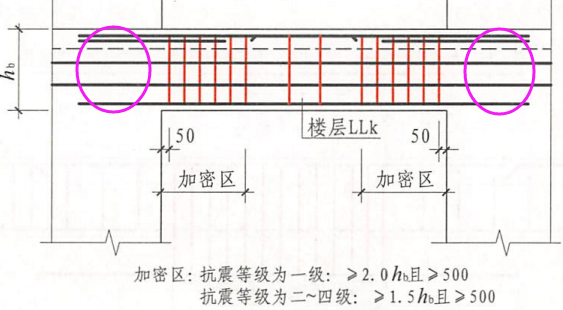

楼层框架连梁LLK

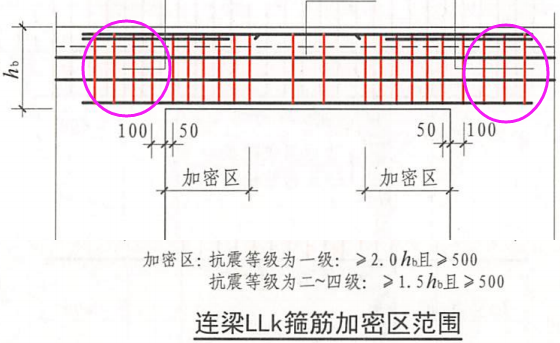

    顶层框架连梁LLK


看出楼层连梁和顶层连梁的区别了吗？没错，就是连梁两端纵筋锚固范围内是否布置了箍筋。楼层连梁LL、楼层框架连梁LLK在纵筋锚固范围内是没有箍筋的，而顶层连梁LL、顶层框架连梁LLK在纵筋锚固范围内是有箍筋的，箍筋间距都是150，锚固端的起步均为100。


*算量软件中连梁箍筋根数的计算



例1：LL-1 200*500，长度1100mm，纵筋锚固长度740mm（37d），箍筋根数计算方式：向上取整+1

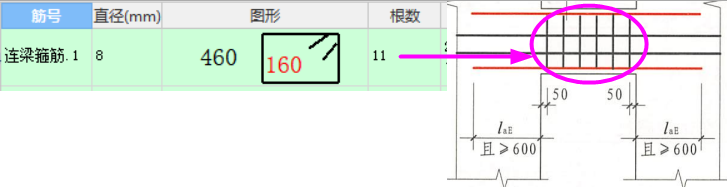

1）楼层连梁箍筋根数=(1100-2*50)/100)+1=11

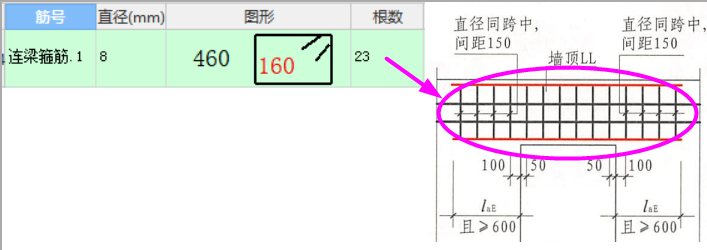

2）顶层连梁箍筋根数=（740-100）/150+1+（1100-2*50）/100+1+（740-100）/150+1=23




例2：LLK-1 200*450，三级抗震，绘制长度3350mm，纵筋锚固长度：666（37d），箍筋根数计算方式：向上取整+1

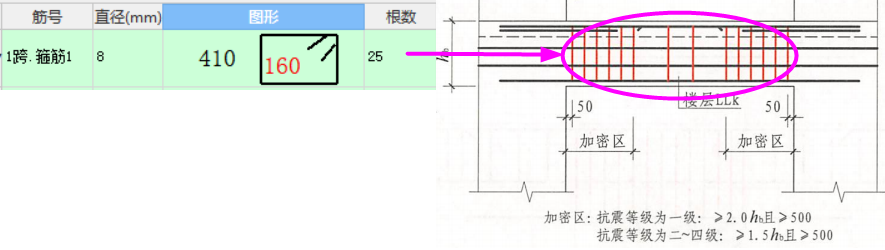

1）楼层框架连梁箍筋根数：2*(625/100)+1+2000/200-1=25

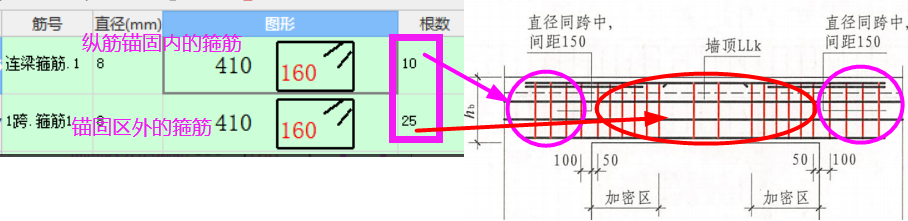

2）顶层框架连梁
箍筋1根数：(666-100)/150)+1+(666-100)/150)+1=10 （纵筋锚固范围内的箍筋）
箍筋2根数：2*(625/100)+1)+2000/200-1=25（加密区和非加密区箍筋）









*顶层连梁的范围

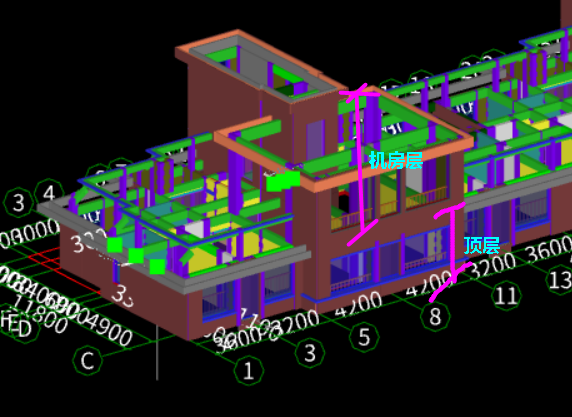

    设置顶层连梁的时候注意选择连梁的范围，不是顶层所有的连梁都是顶层连梁哦，如图所示的机房层，其下层位置的连梁就不是顶层连梁了。




     顶层连梁的设置并不难，只是细节问题易容遗漏。专业的人做专业的事，希望本文能够帮助到大家。
