“JL、JLL、DKL、JZL、JKL都是些什么梁啊？在基础图中都见过。
图一
图二
图三
图四
图五
算客工场询匠团队在近期的项目中就遇到过算客用错了梁，导致工程量出现重大偏差。例如，一个建筑面积430多平方米的锅炉房项目里，算客把DKL用基础梁来绘制，结果钢筋量、模板量都是不对的，一共才2吨多的梁钢筋，出现0.3吨的量差；模板量也是差了十几平米。
询匠团队在对算客们提交的成果文件进行质量检查时发现了问题并及时告知算客进行改正，进而保证交付给雇主的工程量是正确的，提升雇主对算客和平台的正向认知。那这三种梁到底有什么区别呢，询匠团队带您一探究竟。
判断基础梁一般从这几个方面入手，梁名称、集中标注与原位标注、梁位置及适用的结构类型。1、梁位置：在地基土层上，如梁板式筏板基础上的梁、条基上的梁。
2、适用的结构类型：通常适用于框架结构和框架剪力墙结构。3、名称：通常为JL**（跨数）、JCL**（跨数），平法图集16G101-3P36页有详细说明

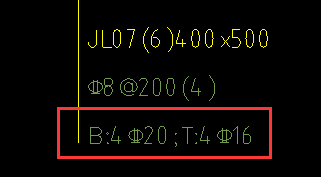

4、集中标注：基础梁的纵筋通常用B、T来标识，B代表底部贯通筋，T代表顶部贯通筋，且下部通长筋在前，上部通长筋在后。

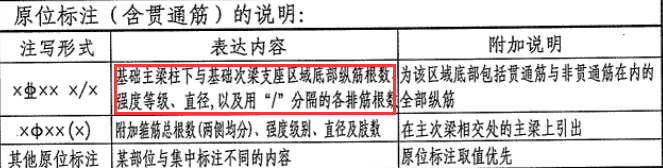

5、原位标注：由于基础梁的受力与楼层梁是相反的，所以原位标注的位置与楼层梁也是相反的。平法图集16G101-3P36页也有详细的解释说明。

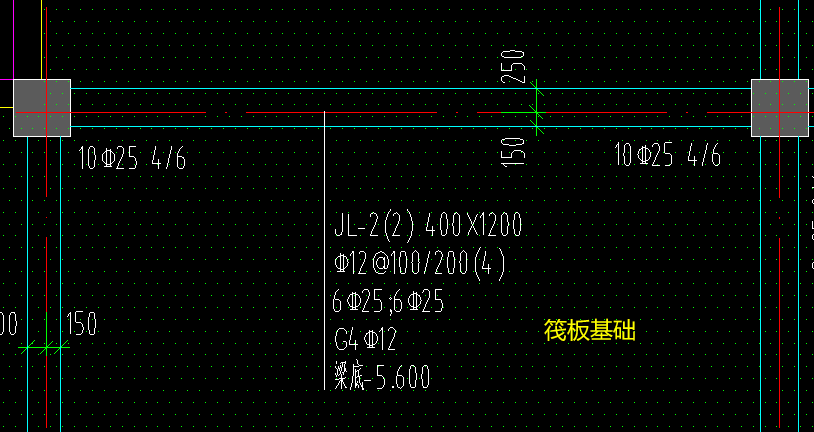

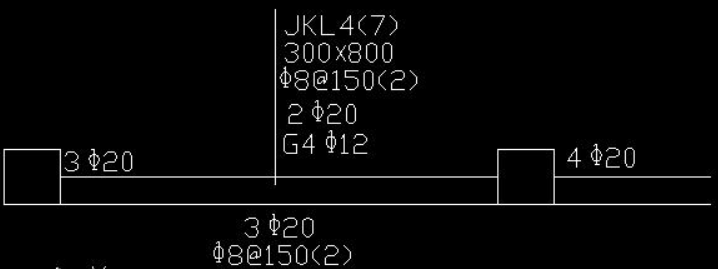

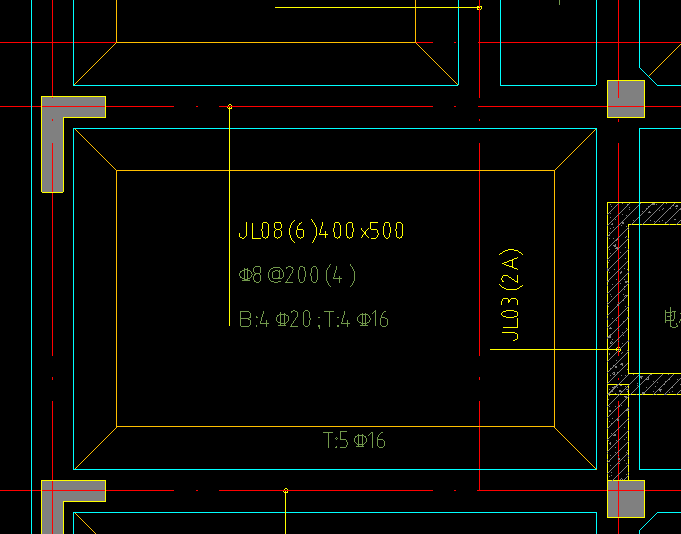

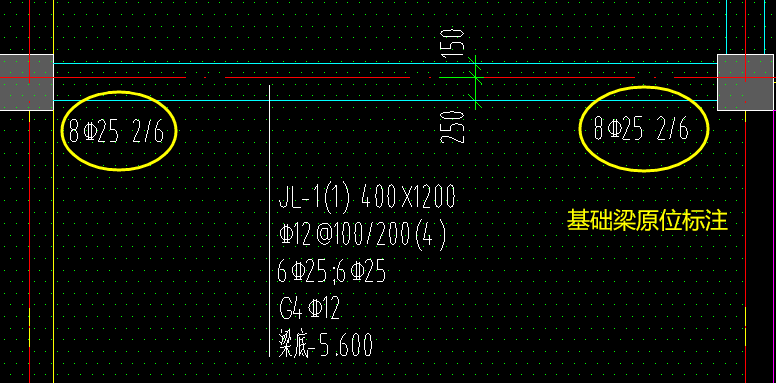

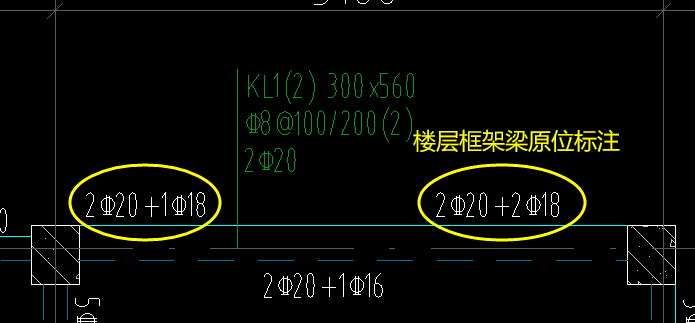

咱们用实际图纸对比下就能明显的看出两种梁的原位标注上的区别了。

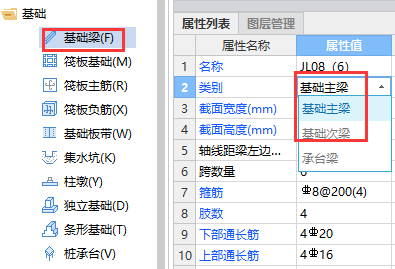

基础梁就用软件里的基础梁构件绘制即可，注意基础主梁或基础次梁要选择正确，否则就不能正确计算钢筋量了。

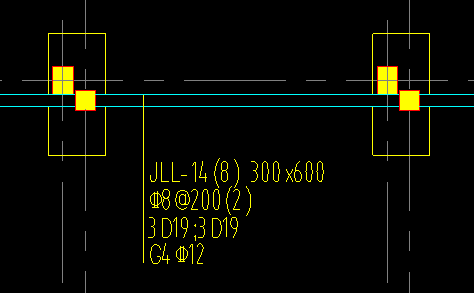

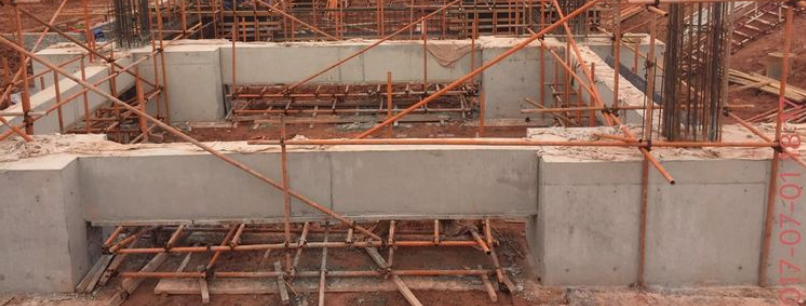

基础联系梁用于连接独基、条基、桩承台，使各基础手拉手形成一个整体，调节基础的不均匀沉降。

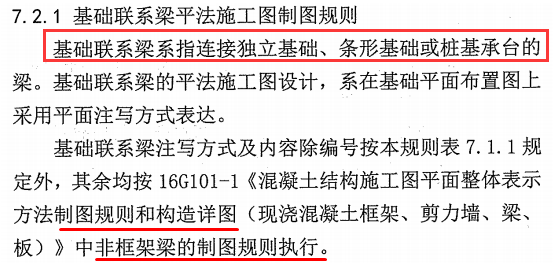

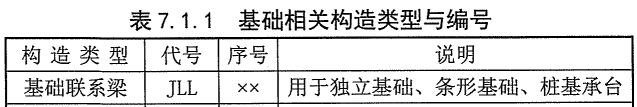

基础联系梁代号为JLL，平法图纸16G101-3P52页有解释说明。

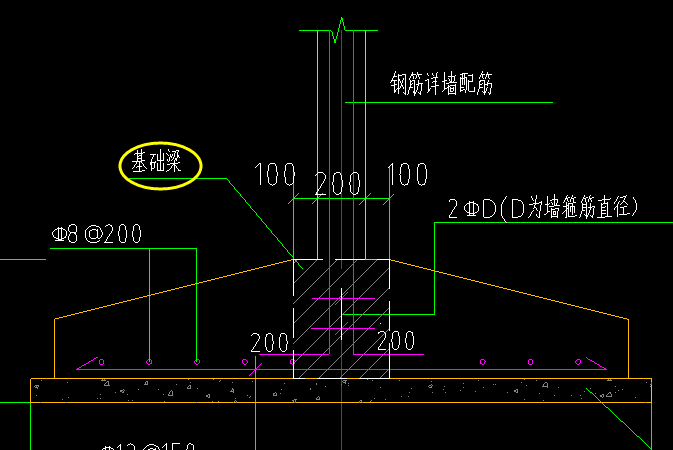

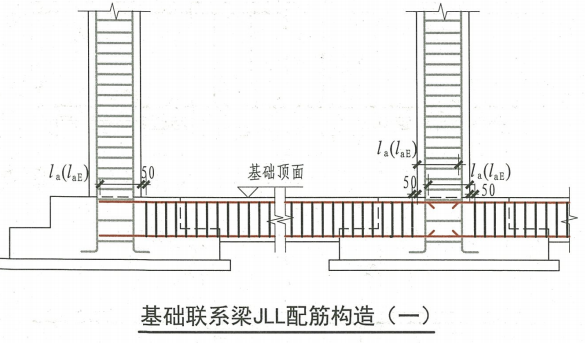

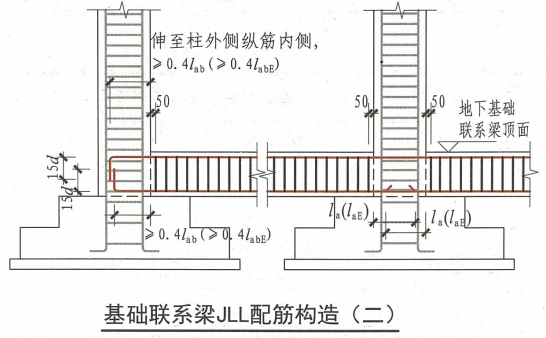

基础联系梁连接基础的配筋构造
基础联系梁连接柱的配筋构造
v 基础联系梁建模

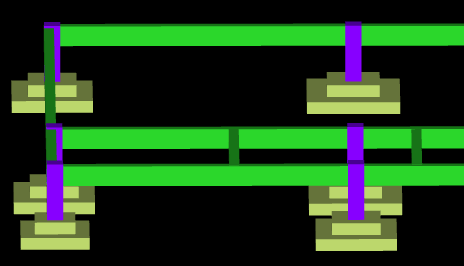

搞清楚了基础联系梁的作用及规范要求，就知道它用哪个构件来建模了吧？没错就是梁构件。

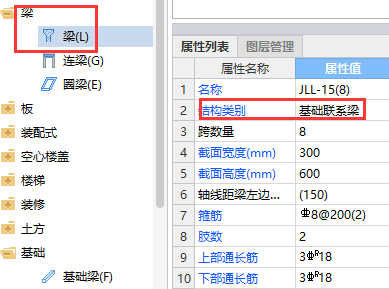

在用梁绘制基础联系梁时注意结构类别为“基础联系梁”，否则端部锚固和箍筋的构造与其他类别的梁是有差异的，钢筋会有差量哦。

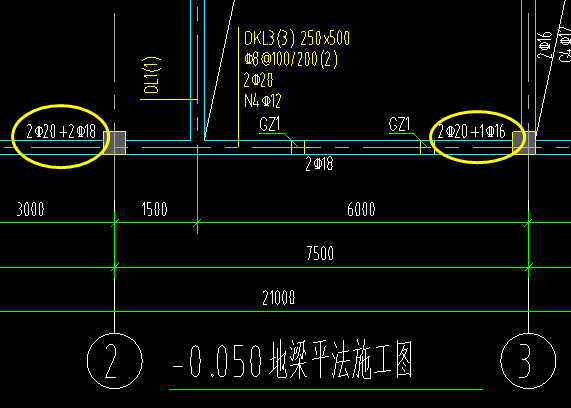

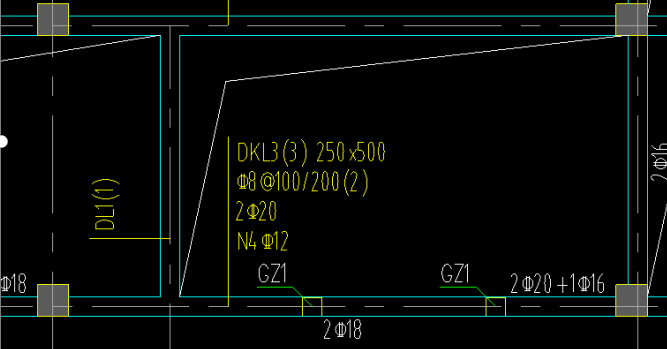

地框梁、基框梁就是梁顶标高在±0.00以下，以框架柱为支座的地下框架梁。其原位标注的位置与楼层梁相同。

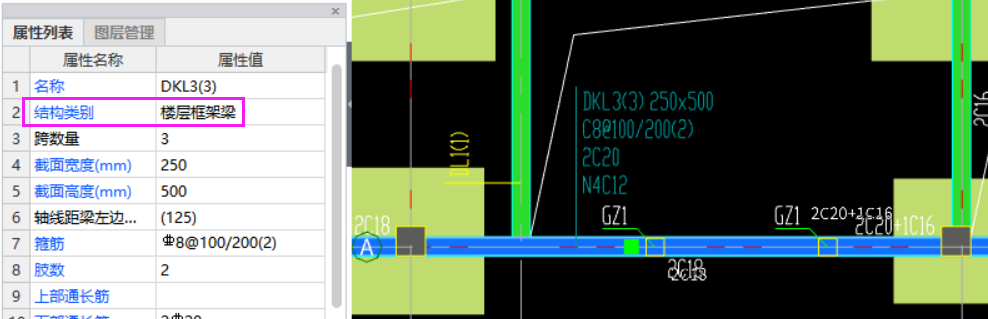

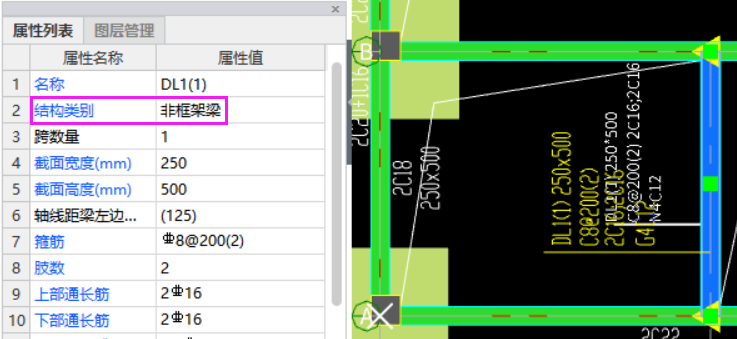

地框梁、基框梁用梁构件定义即可，但要注意结构类别的选择，根据梁名称可以判断出，DKL为框架梁，DL为非框架梁。

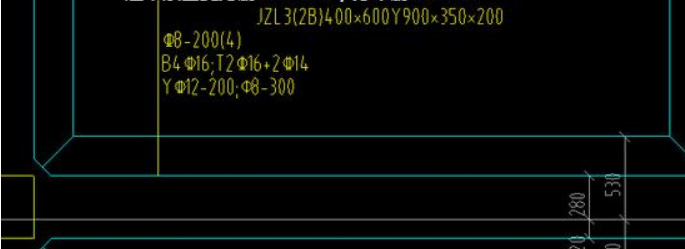

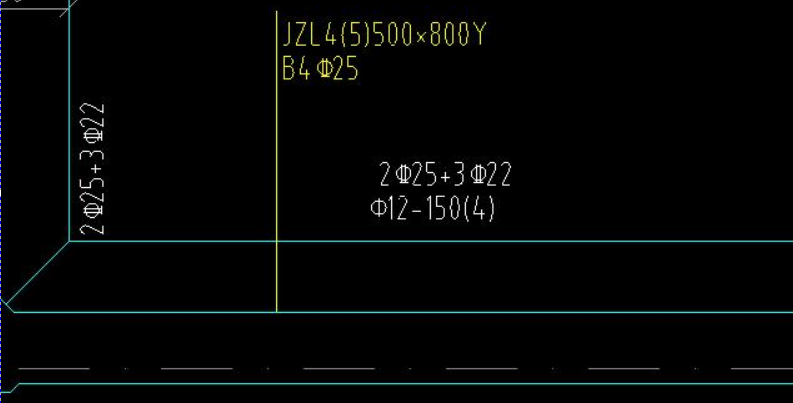

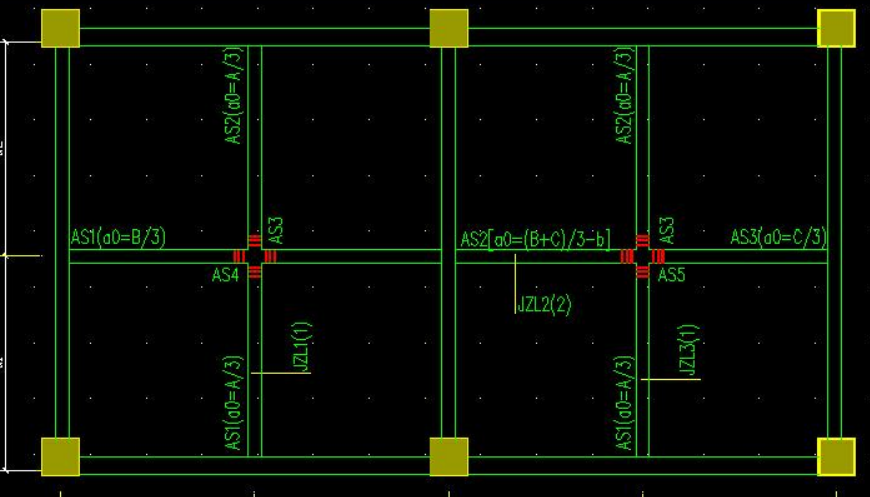

JZL是基础梁还是井字梁，要看其标高、原位标注等信息。如果出现在基础平面图中，且原位标注位置与楼层梁相反，则是基础梁，用【基础梁】构件建模；如果出现在楼层梁平面图中，原位标注方式同楼层梁，则可以判断为井字梁，用【梁】构件建模。
基础梁
井字梁
基础梁和楼层梁在计算混凝土体积和模板面积时的计算规则是不同的。基础梁做为基础构件，根据其作用和施工顺序，混凝土和模板通常只和与其相交的其他基础构件扣减，不扣减柱、墙等，而楼层梁还会扣减柱。所以为什么-0.05位置的地梁模板面积一共才100多平米，用基础梁画和用楼层梁画会差十几平米了。
可见，用对了梁，对钢筋量、混凝土量、模板量都有不小的影响哦。
如果您已经画错了，首先，恭喜您发现了问题，消除了错误隐患；其次，不用着急，可以进行批量修改，两步搞定。

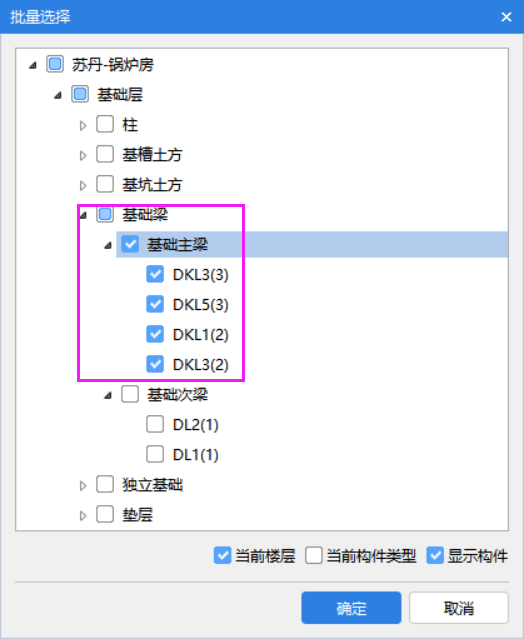

步骤1：使用快捷键F3进行批量选择图元，基础主梁和基础次梁分两批选择。

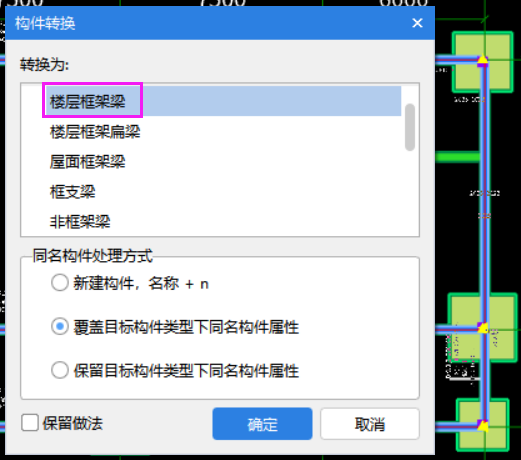

步骤2：使用【构件转换】转换梁类别。绘图区点击鼠标右键，选择【构件转换】功能，选择要转换为的梁即可。
当我们根据梁名称不能判断用什么梁来计算时，就要增加判断维度，看标高、看连接构件、看集中标注与原位标注、看支座。首先，将梁进行归类，如果集中标注中纵筋信息带B、T，且原位标注位置与楼层梁相反，则可以判断为【基础梁】，用基础梁来绘制。其余暂时归为楼层梁。其次，将归为楼层梁的梁再进行细分。如果梁连接的是独基、条基、桩承台或柱，结合梁名称可判断为【基础联系梁】，用梁来绘制，注意结构类别。如果梁连接的柱，且以柱为支座，结合名称可以判断为【地框梁或基框梁】，用梁来绘制，结构类别为楼层框架梁或楼层非框架梁。以上就是算客工场询匠团队在项目中积累的知识点，是否可以帮助到您呢？
