楼宇自动化系统（BAS）是智能大厦中的一个集成子系统，主要功能是实施对大楼内变配电、照明、电梯、空调、供热、给排水、消防、保安等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集成监控、联动和管理。楼宇自控中的监控信息点位表是一张完整的用户需求表，监控信息点位表上会清晰告诉你用户需要对楼宇中的机电设备做什么样的监视和控制。要想读懂点表需求，抓住这4个要点。

空调机组：新风空调机组、新/回风空调机组、变风量空调机；冷/热源系统：冷冻机组、冷冻水泵、冷却水泵、冷却塔、热交换器、热水一次水泵、热泵机组；电力系统：照明控制、高/低压信号测量、备用发电机组；电梯；保安门锁、巡更等；

中央控制室（数据中心）：中央处理系统（计算机和接口装置等）、外围设备（监控终端和打印机等）和不间断电源；

传感器及执行调节机构：装设在各监视现场的各种敏感元件、变送器、触点和限位开关；

数据传输线路：各个监控点到分站控制器的线路、数据中心与各分站线路；

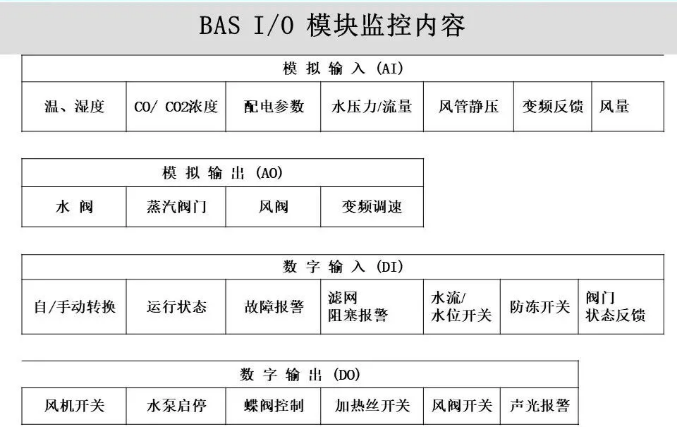

数字控制器（DDC）它具有AI、AO、DI、DO四种输入/输出接口。方便灵活地与现场的传感器、执行调节机构直接相连接，对各种物理量进行测量，以及实现对被控系统的调节与控制。AI-模拟量输入接口，可用作仪表的检测输入，如温度、压力等，一般为0-10V(0-5V)或4-20mA的直流信号。AO-模拟量输出接口，用于操作控制阀、执行器等，如电动阀、三通阀、风门执行器等，不需要外部电源，输出为0-10V的直流信号。DI-数字量输入接口，即触点、液位开关、限位开关的闭合与断开，一般用作检测设备状态、报警接点、脉冲计数等。DO-数字量输出接口，用于控制风机，水泵等运行，亦可作为输出信号与动作增减量型执行机构。

    监控整个建筑物内的空调、照明、给排水、送排风、冷热源、变配电、电梯等系统设备的各项重要运行参数以及故障报警的数据,如下图:

在满足舒适性前提下，楼宇自控通过合理组织设备运行，能使大楼的运行费用最低。

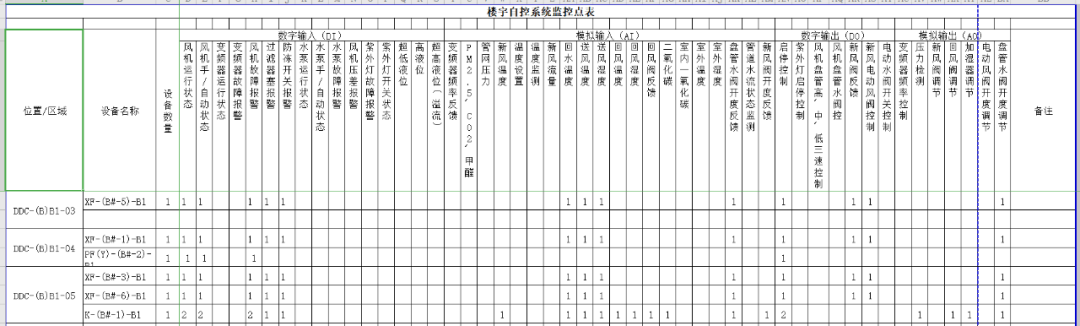

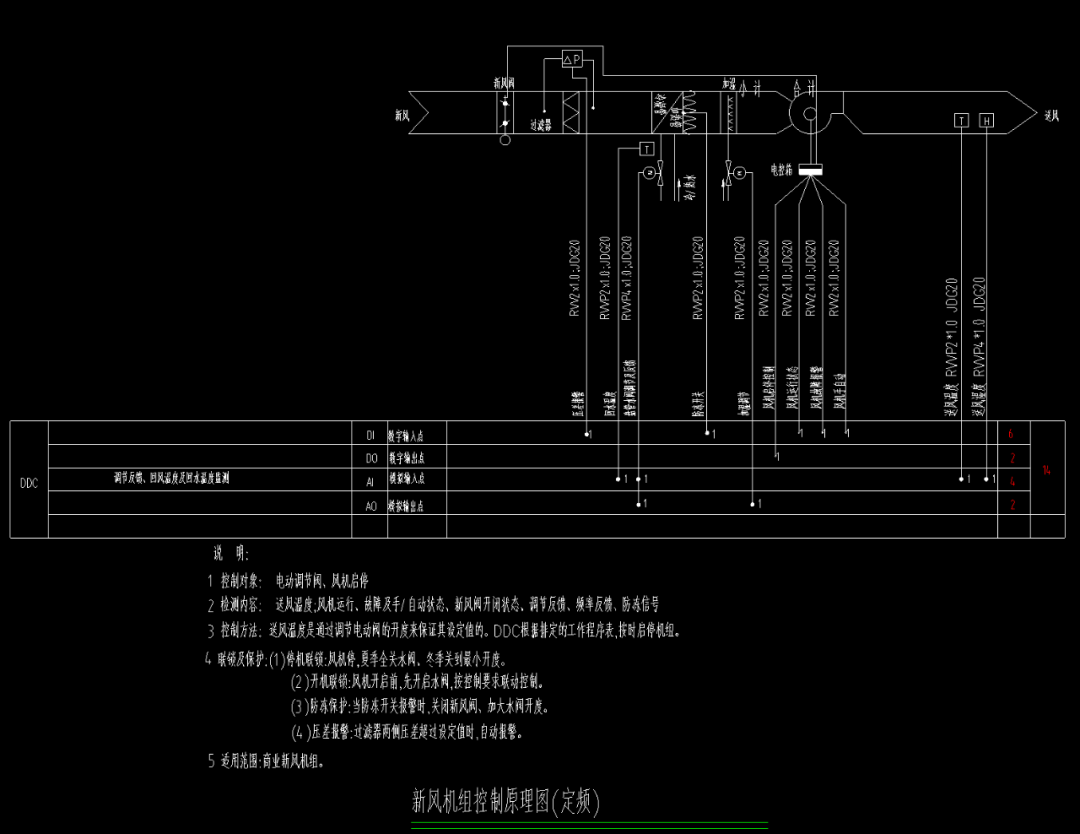

现在提供实例助于大家加深对点位表的理解，大家也可以评论区留言，针对各自理解进行交流学习。
