     一般情况下，根据招标文件及相关图纸要求，总包需要负责孔洞与套管、套筒之间的封堵工作，预埋基础板内及基础板下的管道、暗藏管线及其配件的预埋工作、防雷保护及接地系统施工，预埋件、预留孔洞的工作，即机电安装专业预留预埋。机电预留预埋都包含哪些具体内容，现将常见的内容整理如下：


机电预留预埋的内容按专业分类：



专业

内容

电气工程

强电：照明、动力

弱电及消防电：可视对讲、电视、网络、火灾自动报警

防雷接地：接地装置、引下线、接闪器、等电位联结

给排水工程（包含消防水）

给水：生活给水干管、支管、户内给水管

消防水：消火栓系统、喷淋系统

排水：地上污水、废水、雨水；地下室压力排水

暖通工程

公共区域加压送风系统、地下室防排烟系统


机电安装预留预埋按内容分类：


分类

分项

说明

预埋套管

防水套管

穿越地下室外墙（或防水要求高的内部墙体 如：泳池、水箱等）的各类管线而设置的防水型套管，根据结构形式的不同可分为刚性和柔性两种

普通套管

水平穿越建筑内部结构、砌筑墙体的管线而 设置的套管。

楼板、屋面套管

穿越楼板、屋面的各类管线而设置的普通、 防水套管。

人防密闭套管

穿越人防密闭隔墙的各类管线而设置的具备 防爆、密闭功能的套管。

预埋管线

电气线管

敷设于结构、砌筑墙体、楼板内的电气管线：

1、地下采用焊接或镀锌等厚壁钢管形式；

2、地上采用中型以上 PVC 管或其他金属管

给排水线管

暗敷设于结构底板或垫层内的给水、排水等 各类管线，如镀锌钢管、铸铁管、U-PVC 等塑料管材 类型。

预留孔洞

公共区域孔洞

1、暗敷于结构、砌筑墙体的各类箱体，而设置的预留洞

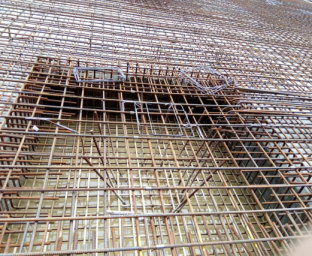

2、穿越墙体、楼板处的大型管线（如桥架、风管）或密集管线区域而设置的预留洞



户内孔洞

1、给排水、暖通、燃气等竖向管线穿越楼板处设置的预留洞

2、户内配电箱预留孔洞、空调排水孔、卫生间排气孔


其他

专项预留预埋

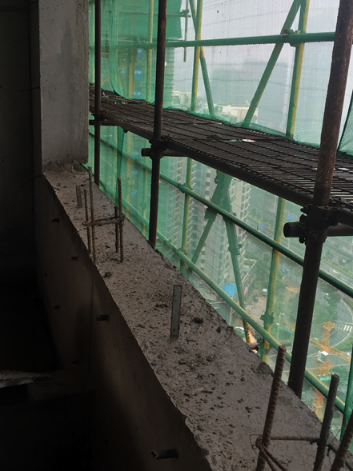

防雷接地、基础预埋（预埋件）、电梯预留预埋等















机电安装-电气专业预留预埋常用材料

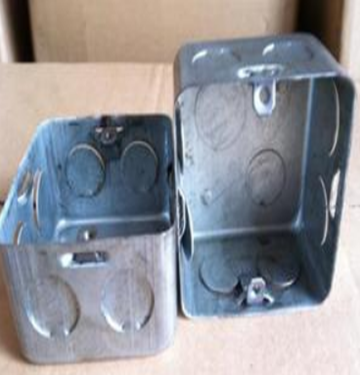

    电气专业机电预留预埋阶段主要材料有：JDG管（套接紧式镀锌钢导管）、UPVC电工导管、底盒、套管、人防防护套管、圆钢和扁铁等








  1. 机电预留预埋-电气一次结构预埋

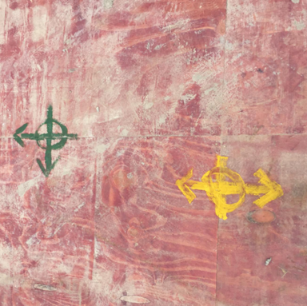

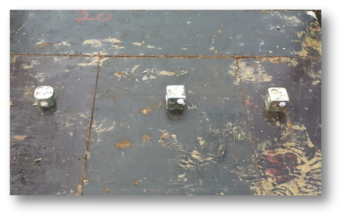

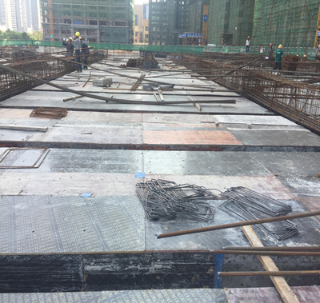

  2. 定位放样  梁板模板安装完成后进行机电点位放样，定位应严格按照深化设计图纸进行；模板上标出底盒位置及管路方向，然后安装底盒；强电、弱电、消防电按颜色区分。砼浇筑完成后，根据定位图在地面标出线盒中心位置

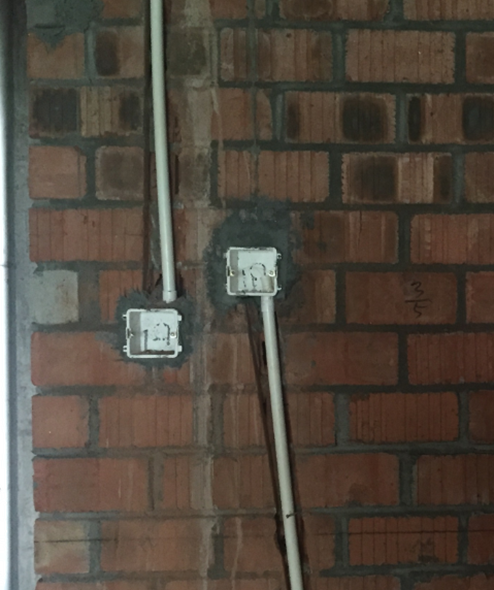

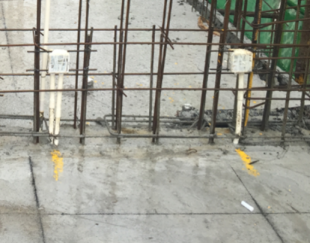

  1. 底盒安装 接线盒位置正确，安装找平，找直，牢固。管与盒连接的杯梳/护扣随线盒一起安装.


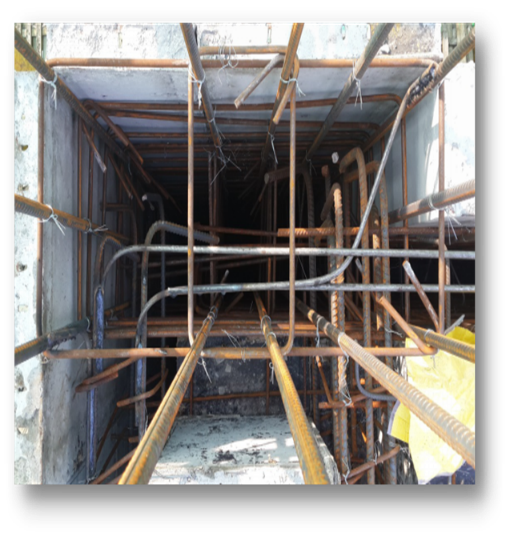

  1. 管线敷设 暗配的电线管路宜沿最近的路线敷设并尽量减少弯曲和交叉,弯曲半径不小于管外径的6倍，且弯曲后无裂缝或显著的凹瘪现象

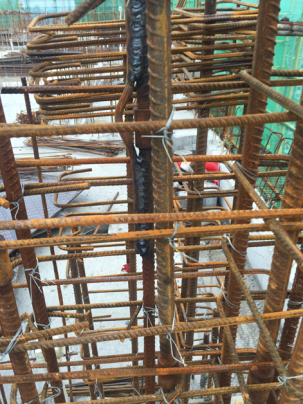

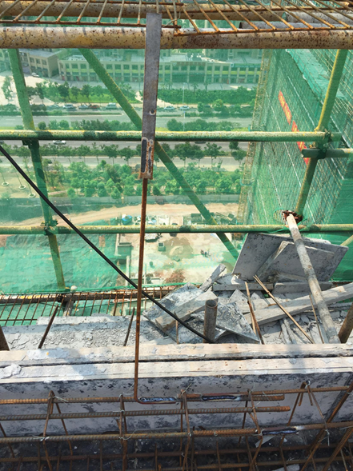

（4）防雷接地  包括内容：接地装置、引下线、接闪器及等电位连接




机电安装预留预埋-电气二次结构预埋

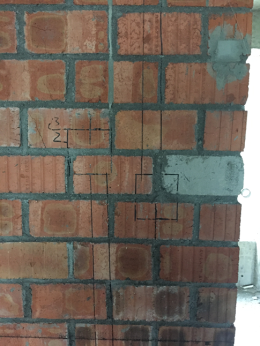

  1. 放线定位   根据建筑1m控制线和点位图及进行现场定位，线盒位置确定后，根据线管数量完成开槽弹线工作，严禁不弹线随意开槽

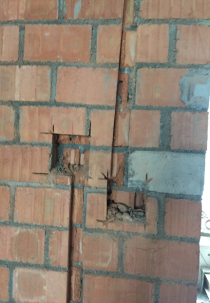

2.墙体开槽  机械开槽，严禁人工随意开槽，管线开槽尺寸要求：线槽深度≤ｄｎ＋20mm，线槽宽度≤ｄｎ＋６０mm

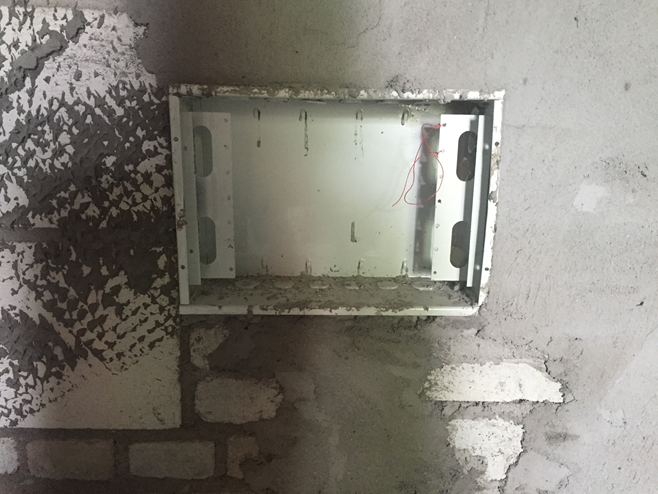

3.箱盒固定  待土建专业完成墙面打靶后，线盒安装及固定工作方能进行。安装完成面同土建抹灰完成面平齐。

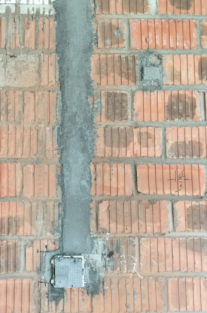

4.线管敷设  线管固定应牢固，线管与线管之间，线管与槽壁之间应留有≤10mm的间距，以保证填充密实度，避免空鼓、开裂质量隐患的存在

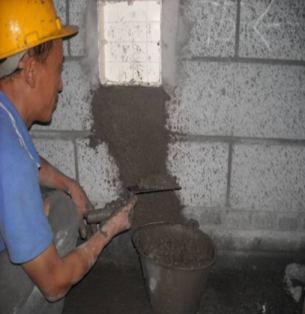

5.管槽封堵  线管安装完成，验收合格后进行管槽封堵。封堵采用细石混凝土，管槽封堵应填充密实，不空鼓




6.扫管及穿引线 对于结构墙体，在抹灰前进行扫管，如有管路不通问题时在装修前及时处理，便于土建修复。经过扫管后确认管路畅通，及时穿好带线。
