钢筋的尺寸定位和保护层是保证钢筋工程质量的控制要点，必须做到标准化管理、精细化施工，常用的施工工艺总结如下，大家在项目上可参考实施。
一
钢筋尺寸定位做法
楼板钢筋定位采用制作钢筋马镫的做法，不同厚度、不同规格的楼板制作不同的钢筋马镫。

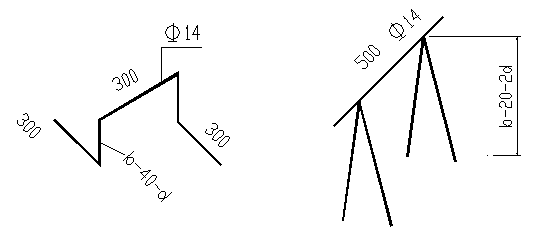

底板及承台板钢筋标准做法示意图

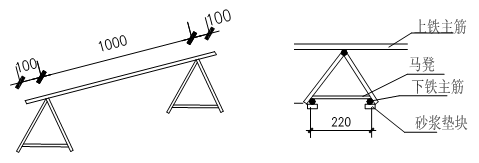

楼板钢筋尺寸定位标准做法示意图

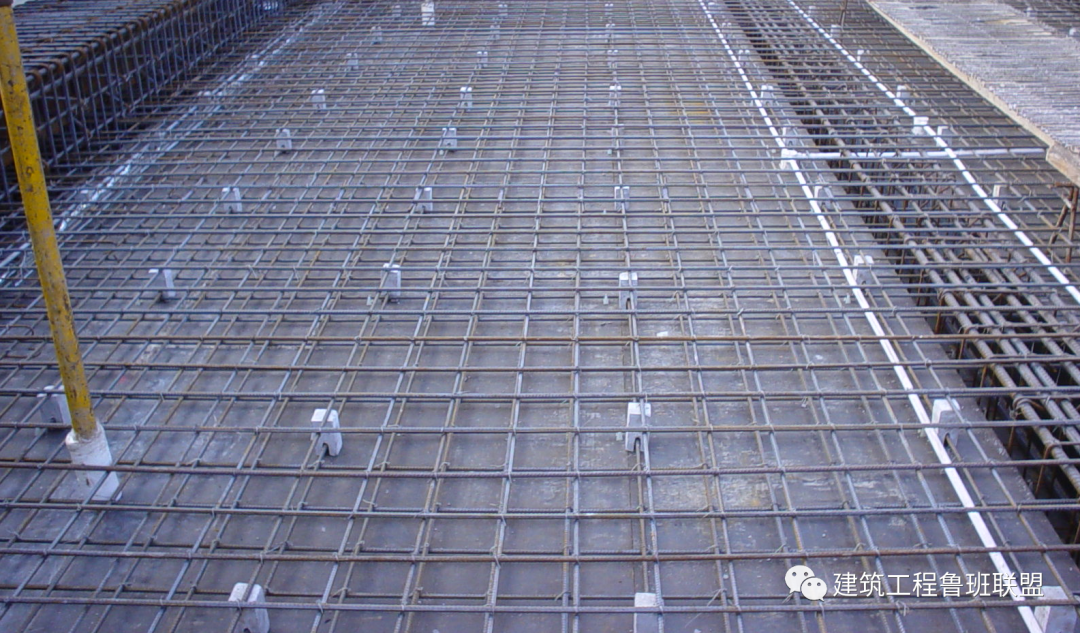

楼板钢筋间距定位做法应用实例
为更好的保证楼板面筋的钢筋尺寸定位，楼板钢筋同时可以采用钢管悬挂法进行钢筋尺寸定位。

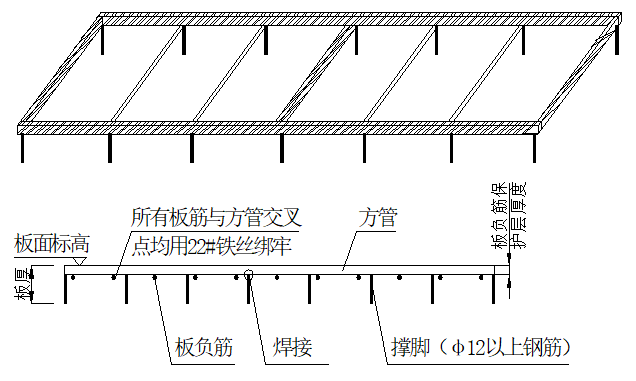

楼板钢筋定位采用钢管悬挂法支撑示意图
柱钢筋尺寸定位采用制作的柱筋定距框的方式进行，上下各设一道。

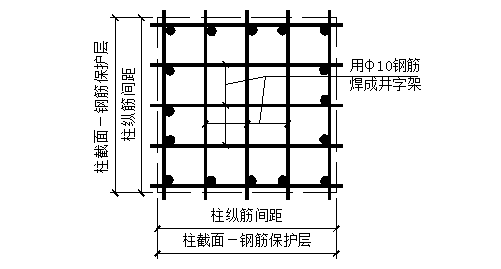

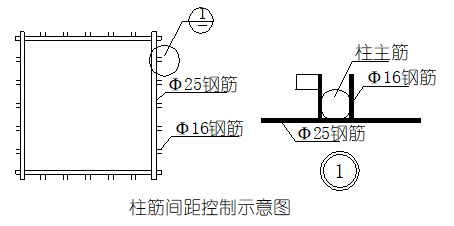

柱筋定距框细部节点
柱钢筋定距框示意图

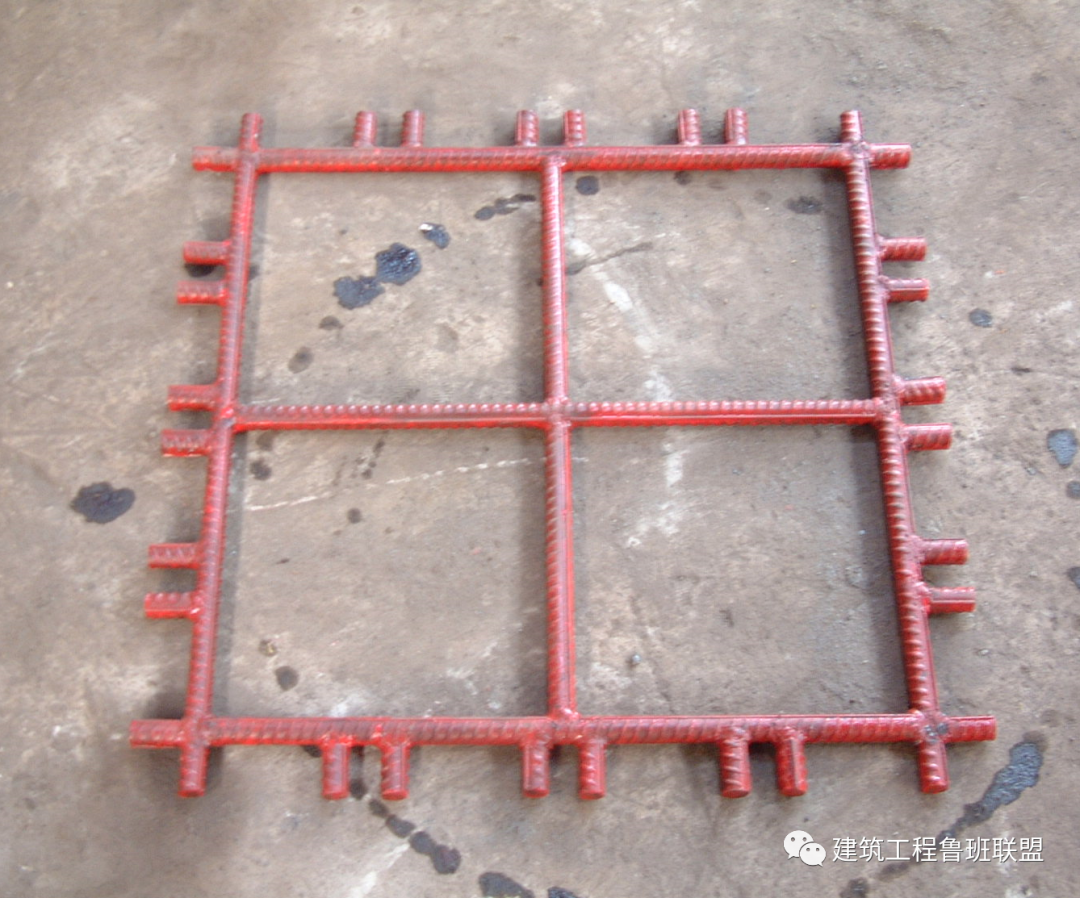

框架柱钢筋定位框实图

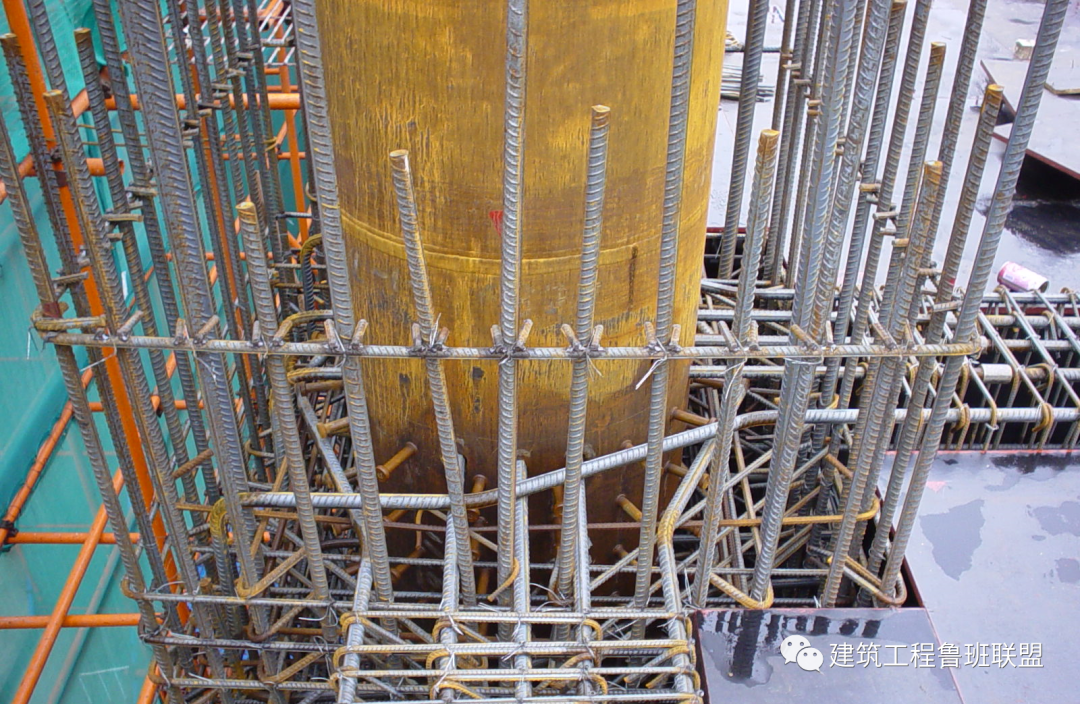

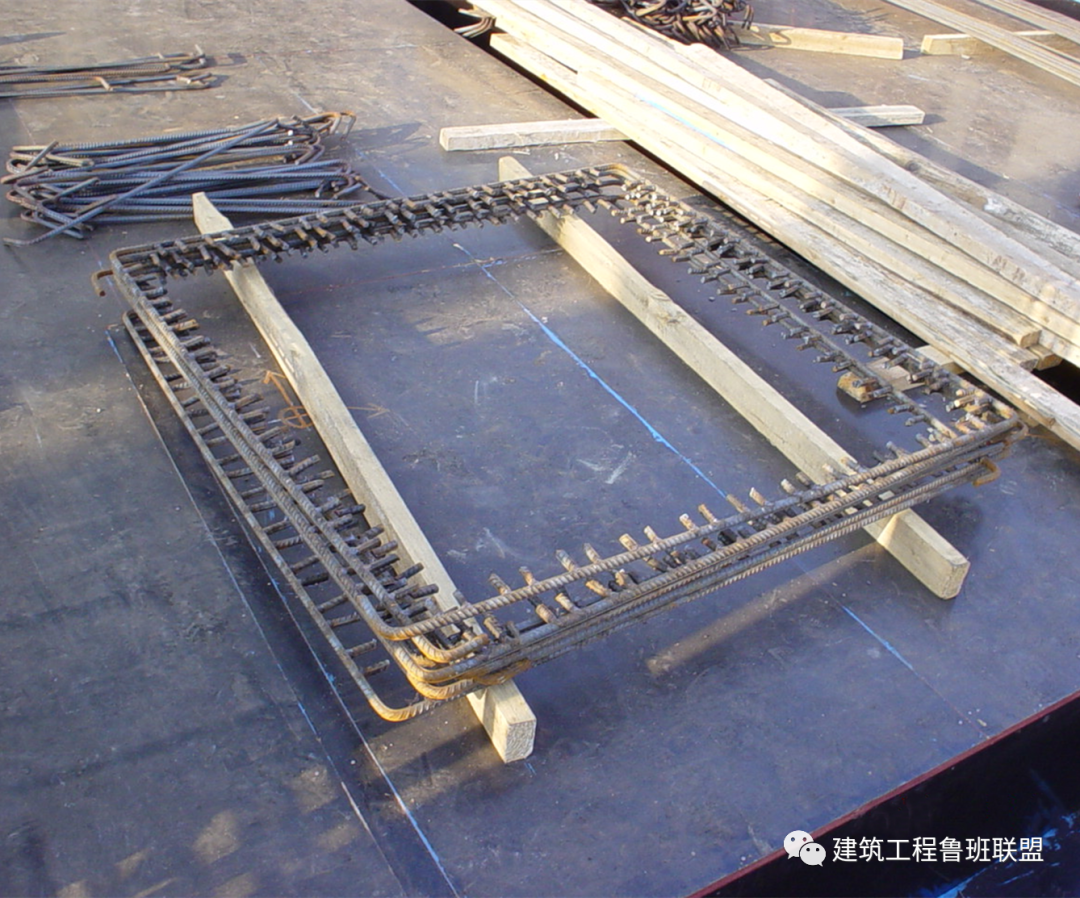

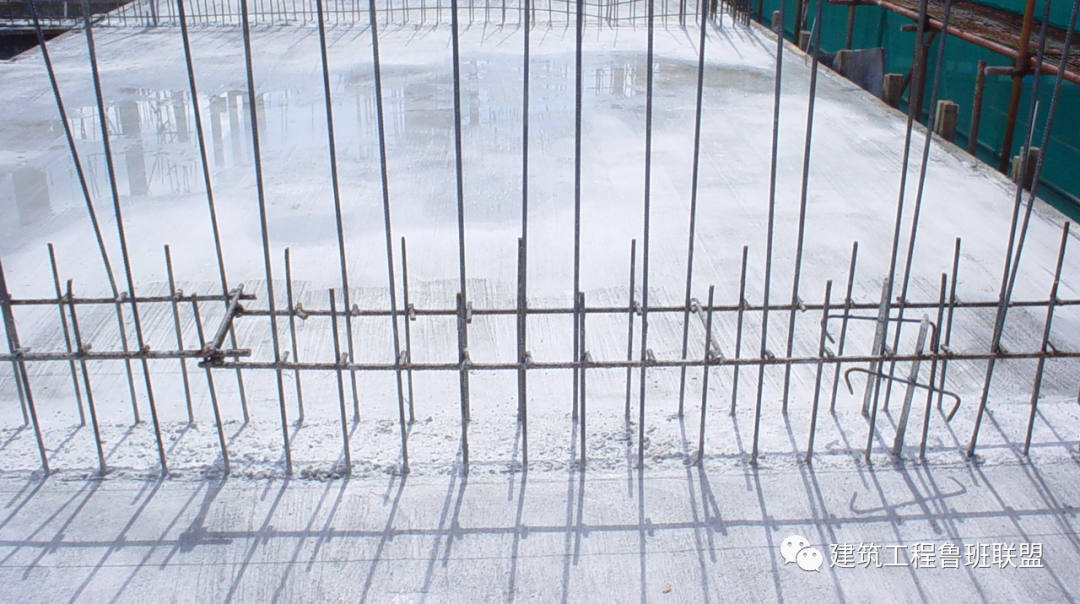

柱钢筋定距框应用实例
墙体钢筋尺寸的定位采用废料钢筋制作的水平和竖向梯子筋。水平梯子筋上下各设一道，竖向梯子筋每隔4米设置一道。

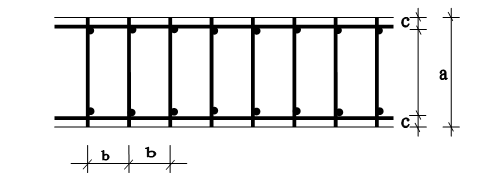

水平梯子筋示意图

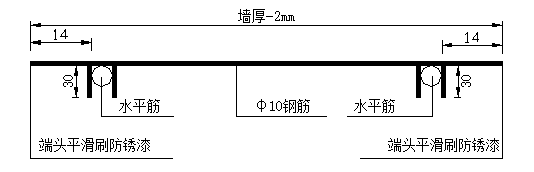

定位梯子筋节点图

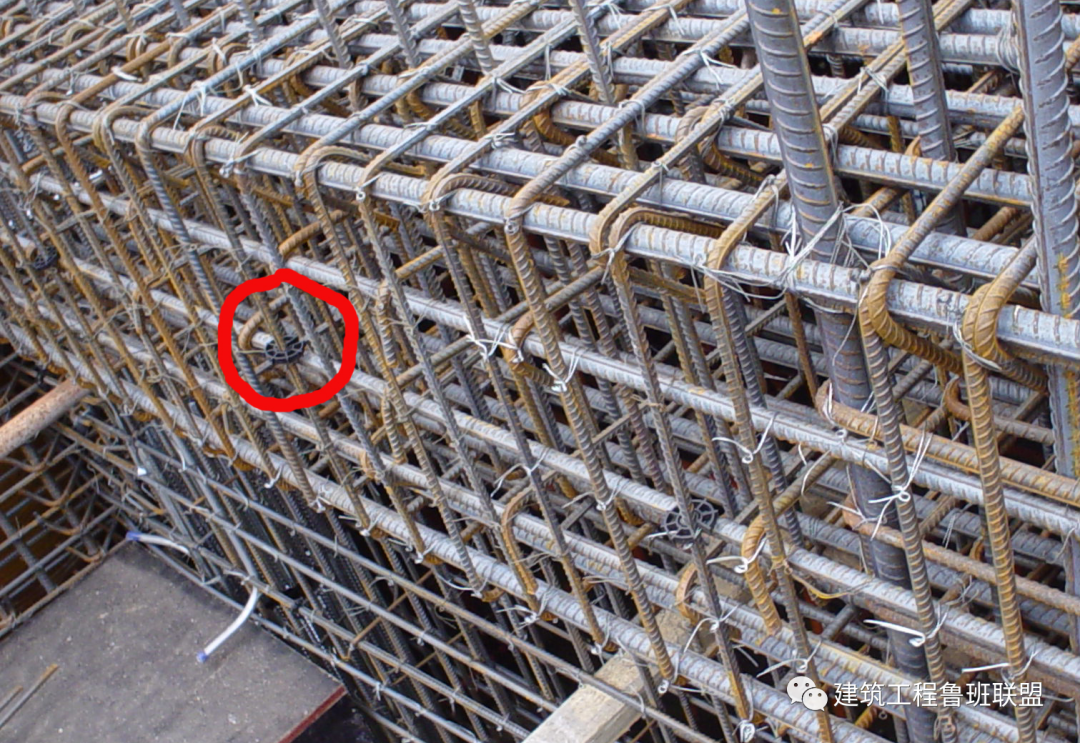

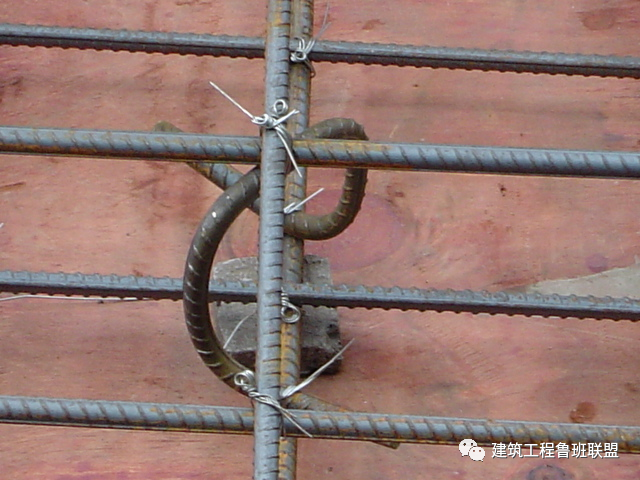

墙体定位筋应用实图
后浇带钢筋尺寸定位采用旧模板制作的定距模板框来保证。

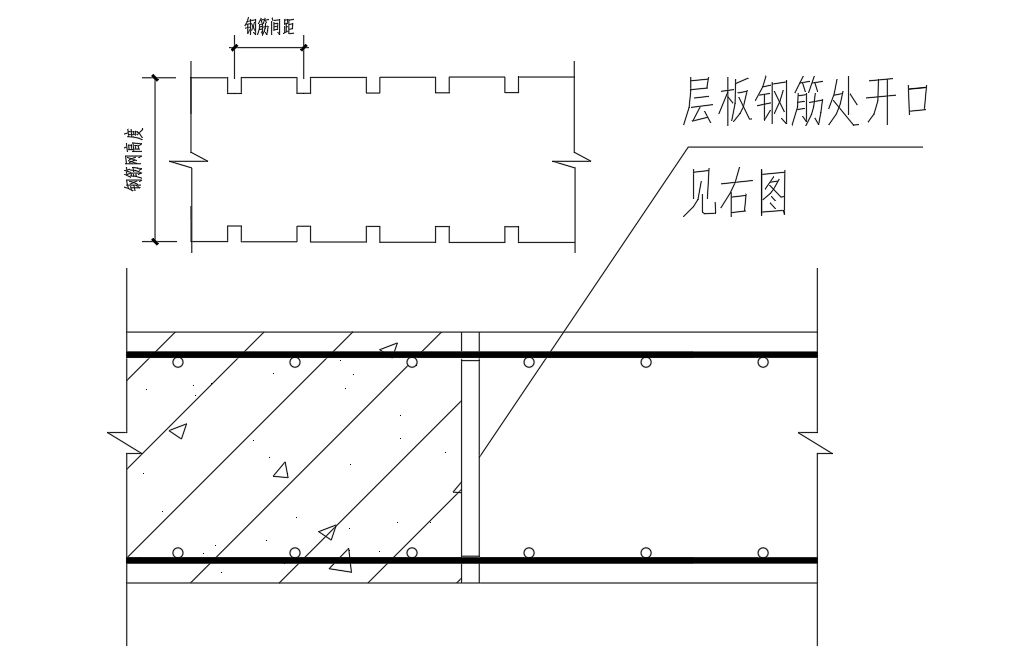

后浇带钢筋定位示意图

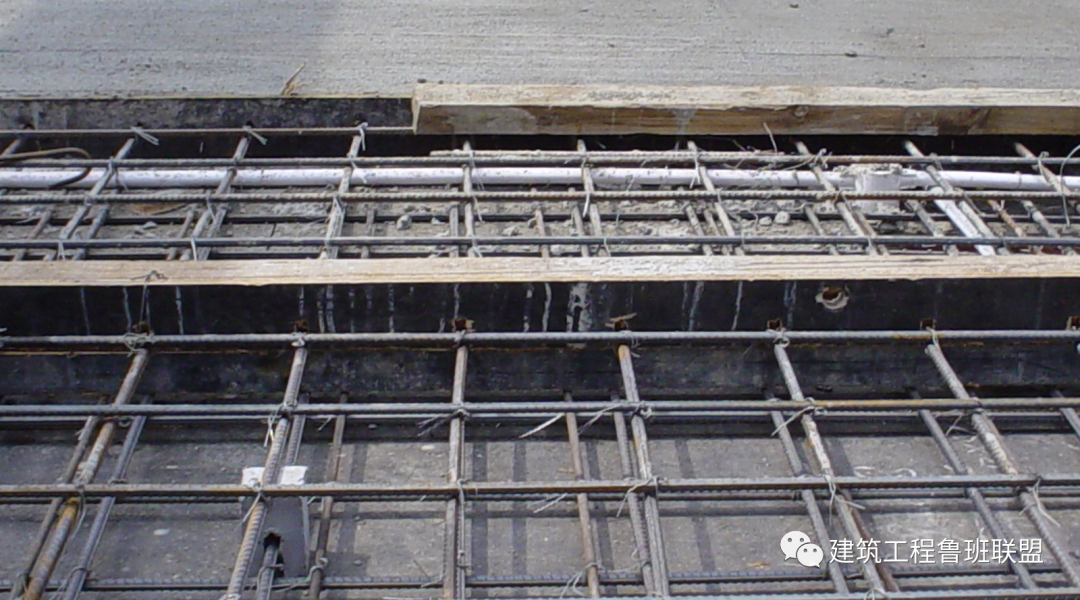

后浇带钢筋定位应用实例
二
钢筋保护层做法
为保证楼板面筋保护层的控制，除采用传统的钢筋马镫外，应采用专门制作的砂浆垫块保证面筋保护层的尺寸。

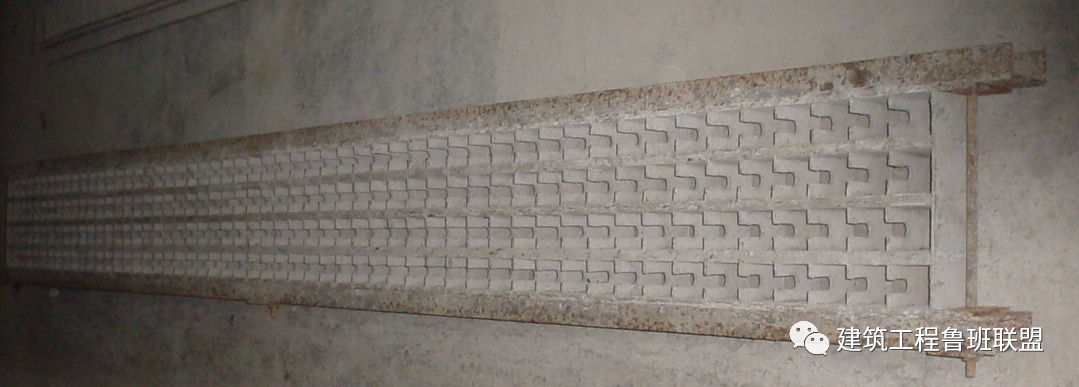

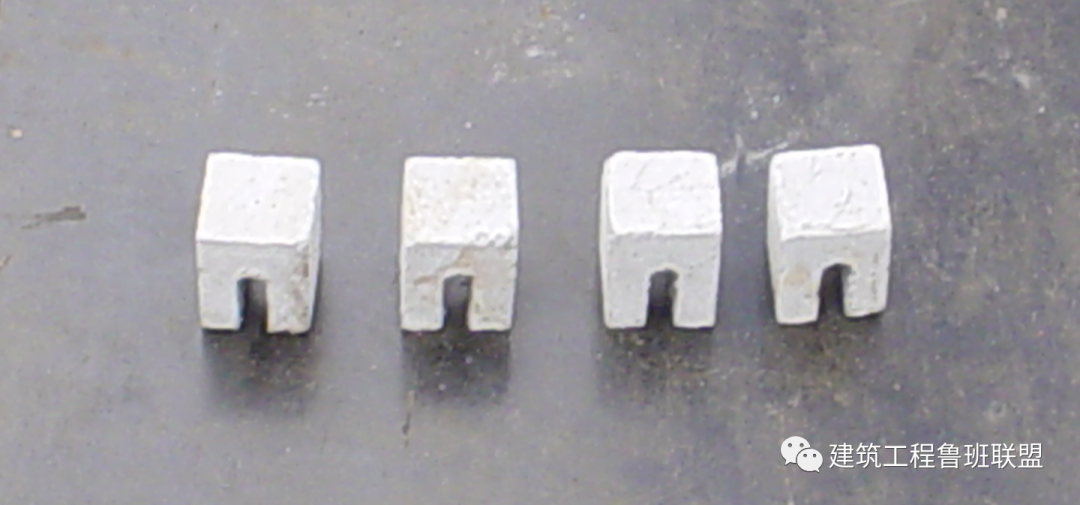

专门制作的楼板面筋保护层砂浆垫块
面筋保护层砂浆垫块

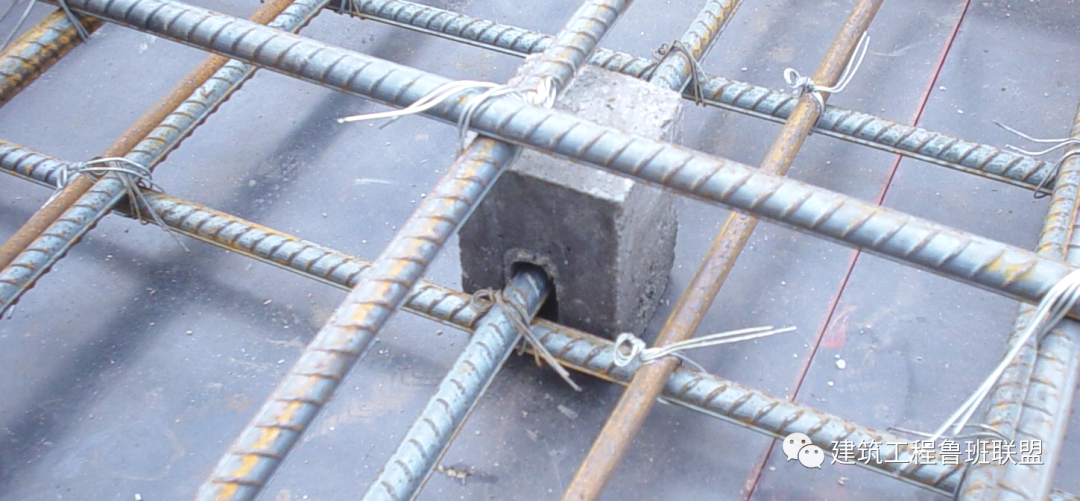

面筋保护层砂浆垫块应用示意图

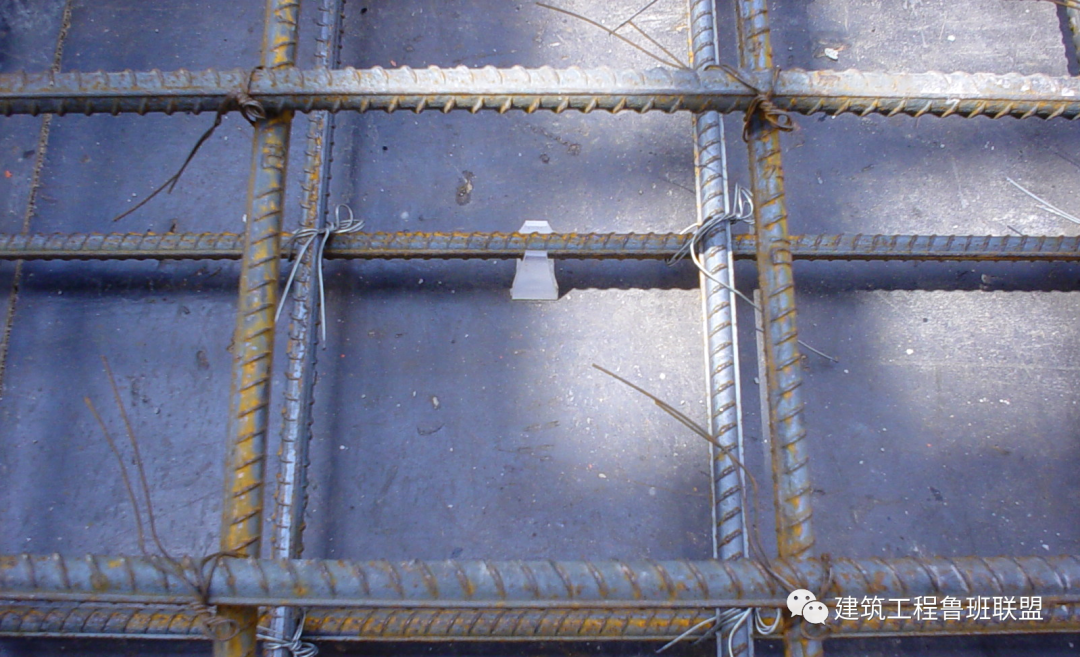

面筋保护层砂浆垫块每隔1米设置一个
为有效保证钢筋保护层尺寸的准确性，板底、梁底、柱墙梁侧面应采用专用塑料垫块。

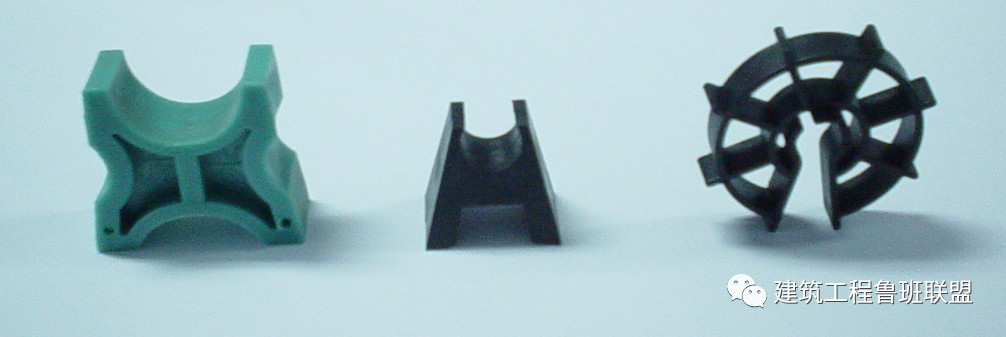

塑料垫块示意图
墙侧面保护层采用环行塑料垫块，间距每隔一米设置一道。

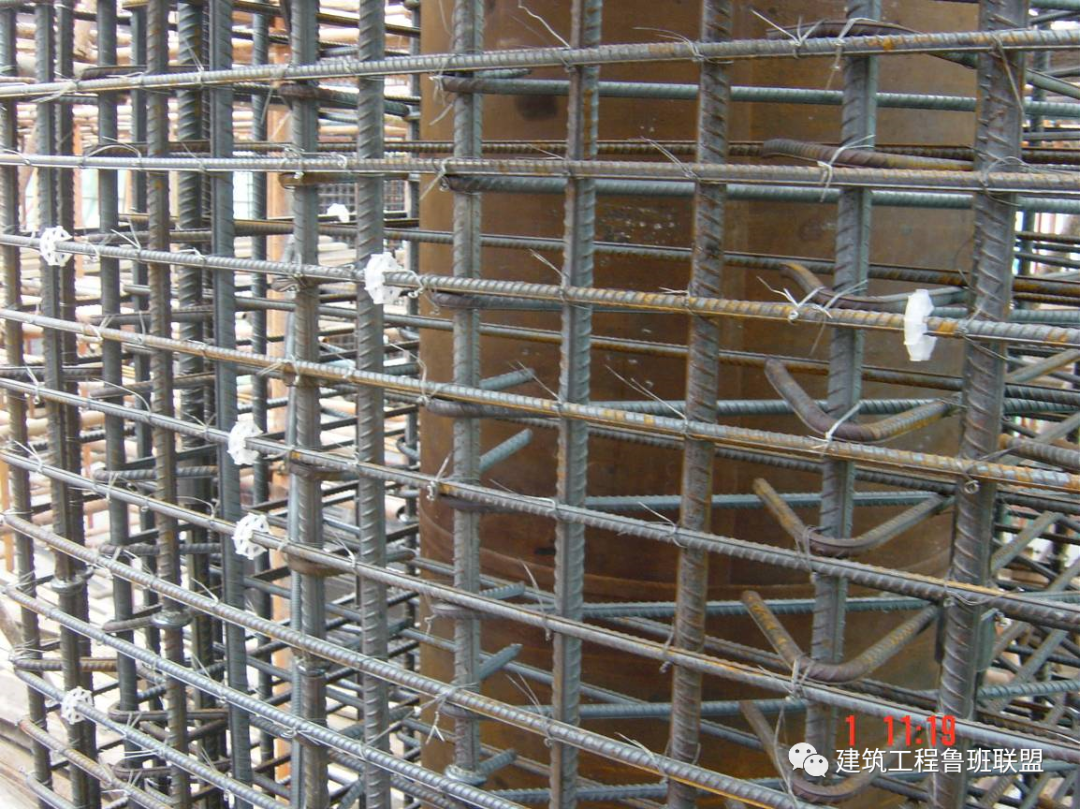

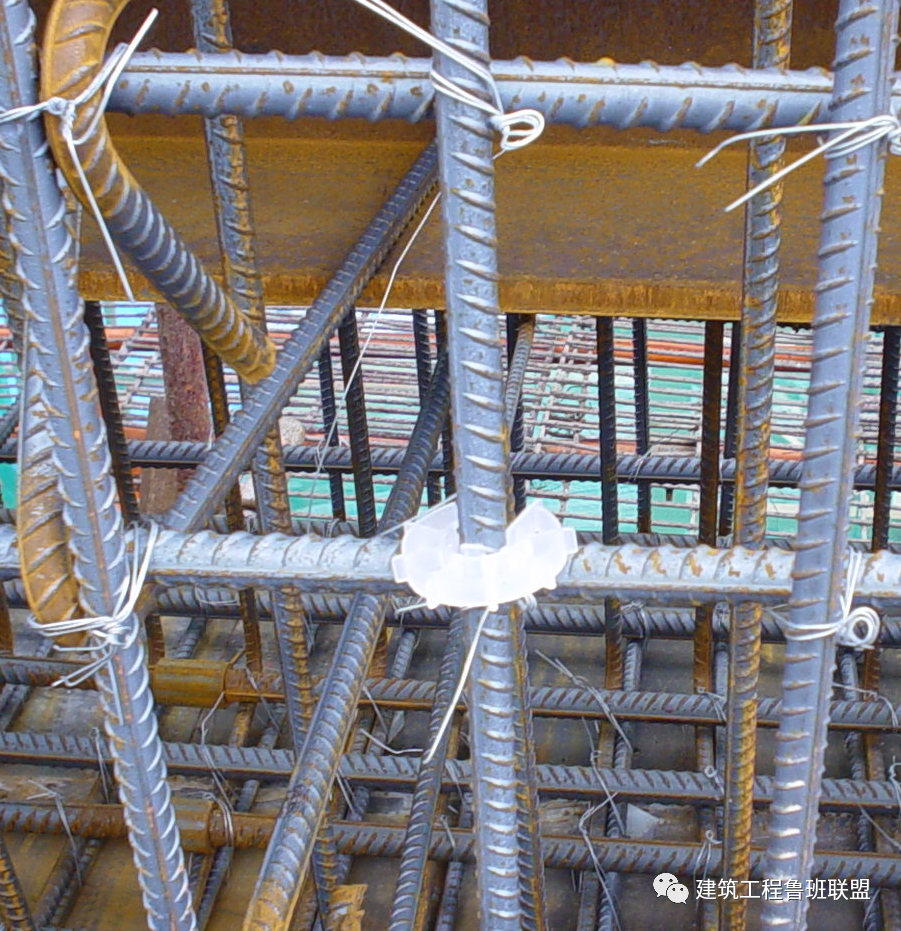

塑料垫块墙侧使用示意图
塑料垫块板底使用示意图
梁底采用支座型塑料垫块，梁侧面采用环行塑料垫块，间距每隔一米设置一道。

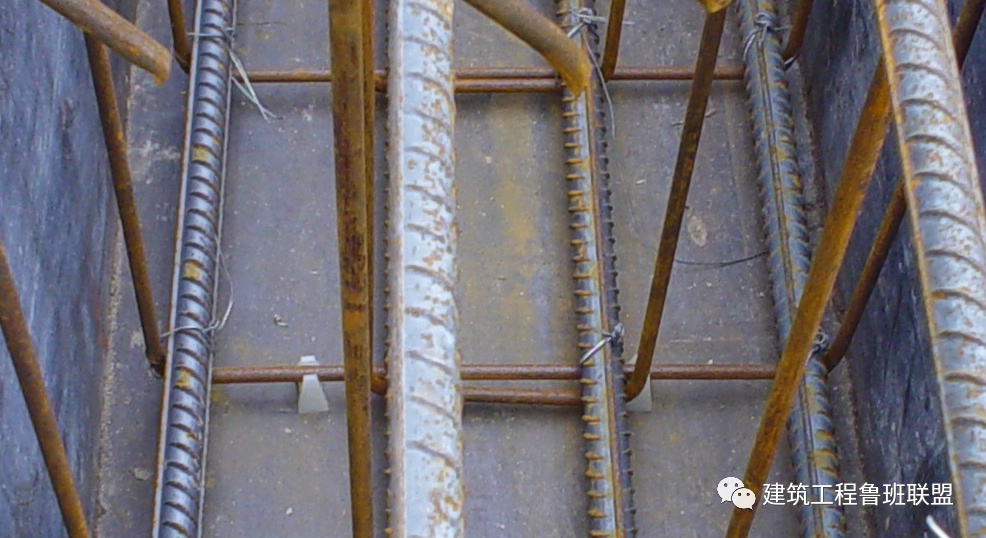

塑料垫块梁底使用示意图
柱侧面采用环行塑料垫块，每隔一米设置一道。
塑料垫块柱侧使用示意图
塑料垫块梁侧使用示意图
