一、桥梁常见病害

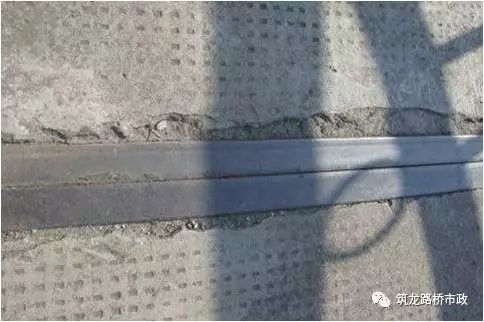

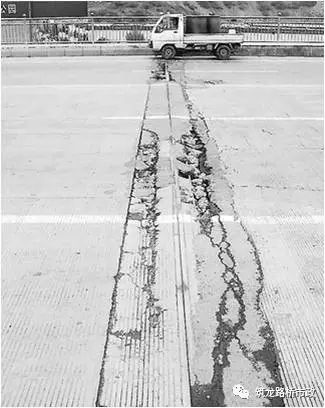

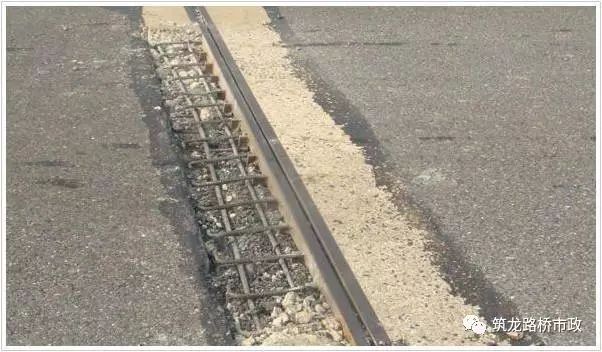

1、伸缩缝：

（1）伸缩缝病害形式 ：

间隙大；间隙小；护栏错位；取消伸缩缝；构件丢失；锚固混凝土损坏；滑移箱（杆）断裂

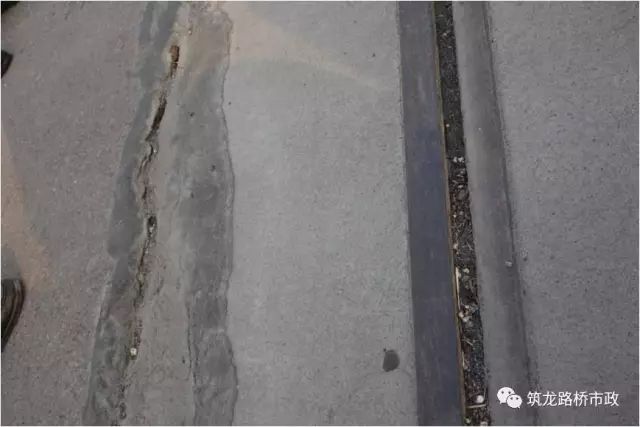

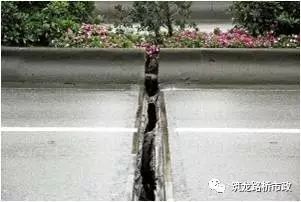

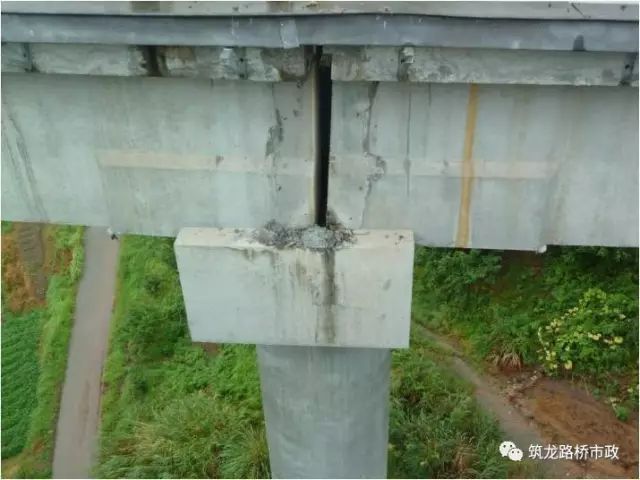

△间隙大

△间隙小

△缝内垃圾

△支座耳板开裂

△支座剪断

△支座脱落

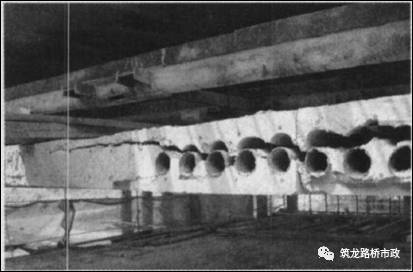

△落梁

△梁移位

△墩柱开裂

伸缩缝病害形式 ：

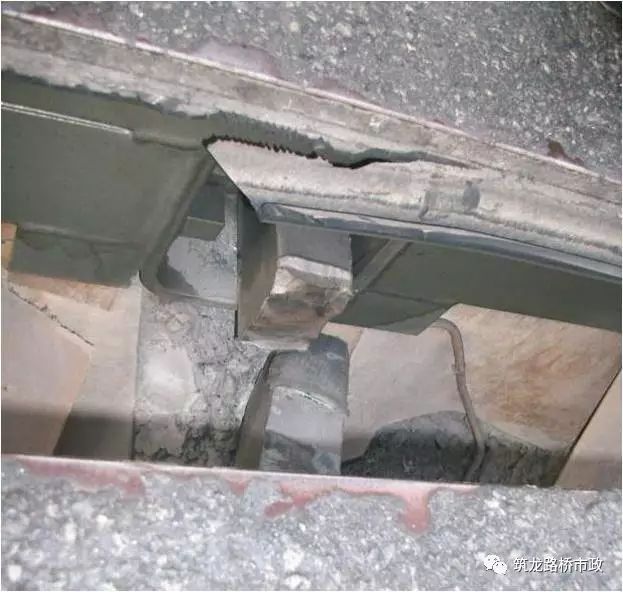

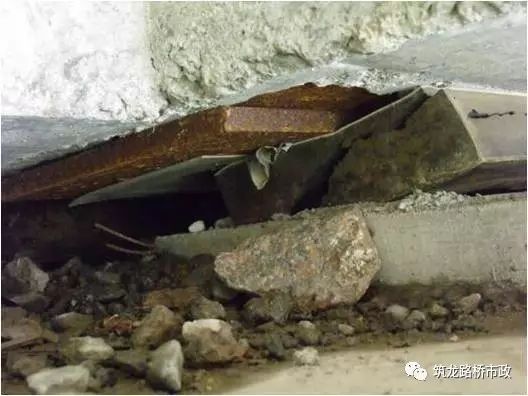

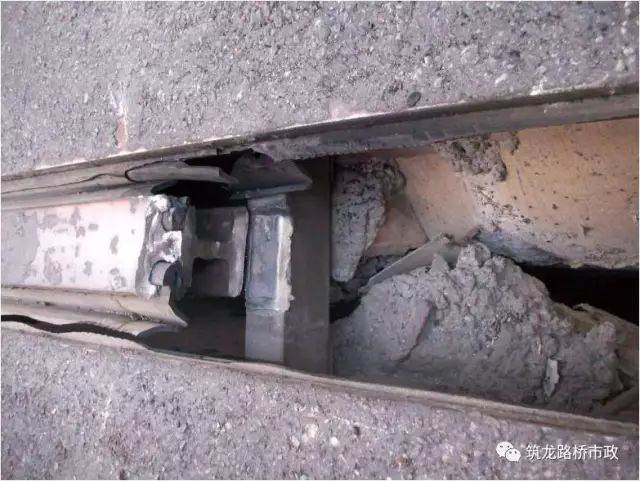

△滑移箱（杆）断裂

△构件丢失

2、桥面铺装：

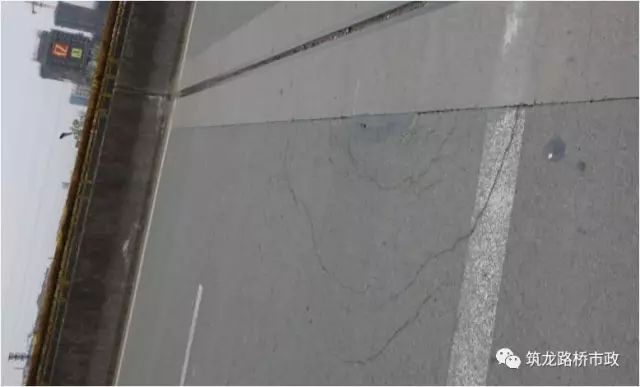

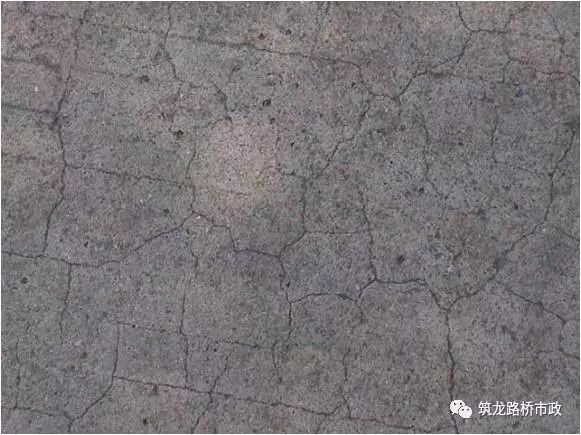

△环装网裂

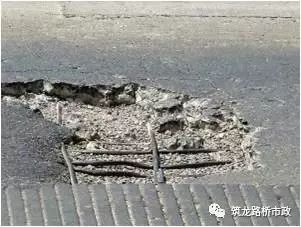

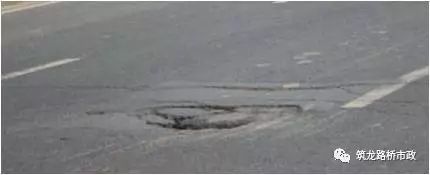

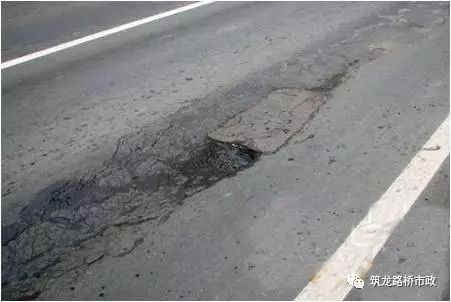

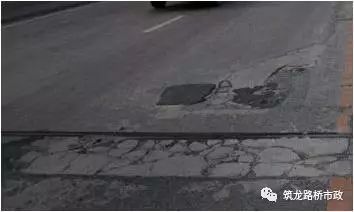

△沥青铺装碎裂

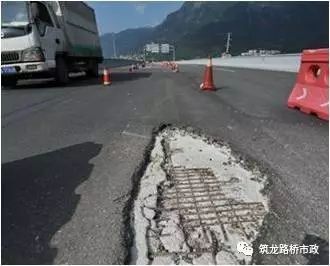

△水泥铺装碎裂

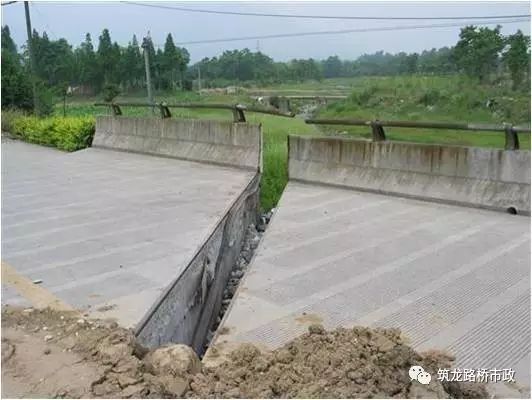

△单板受力

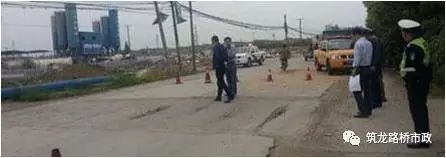

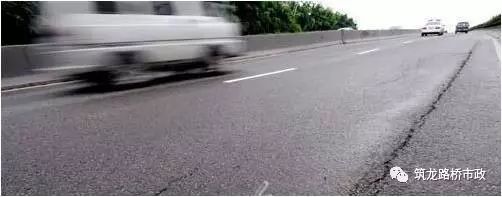

3、桥面线形：

4、桥头搭板

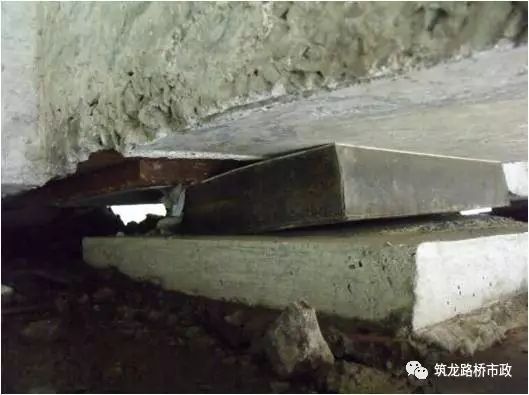

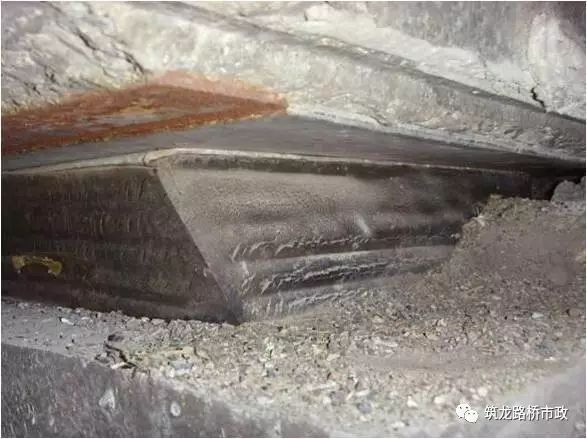

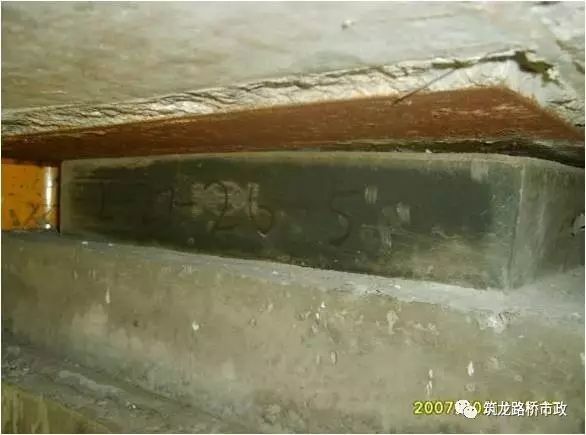

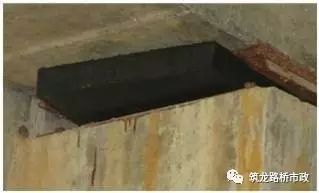

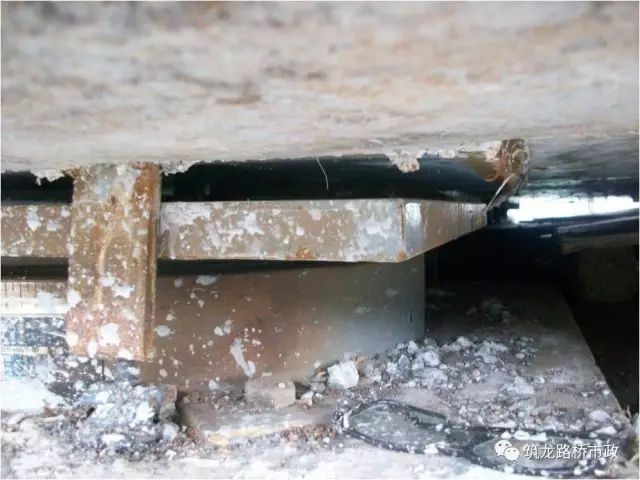

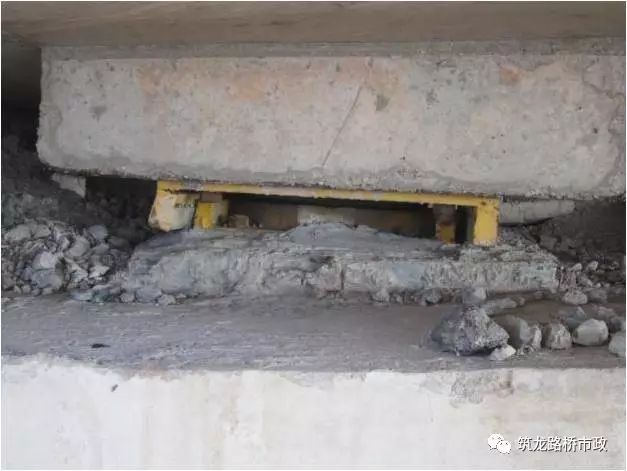

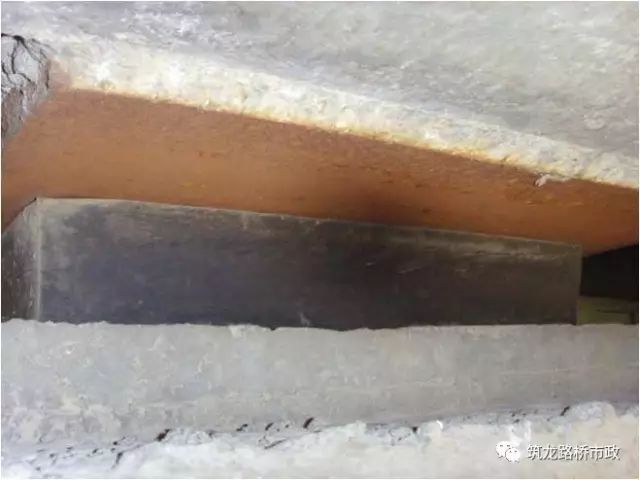

5、支座

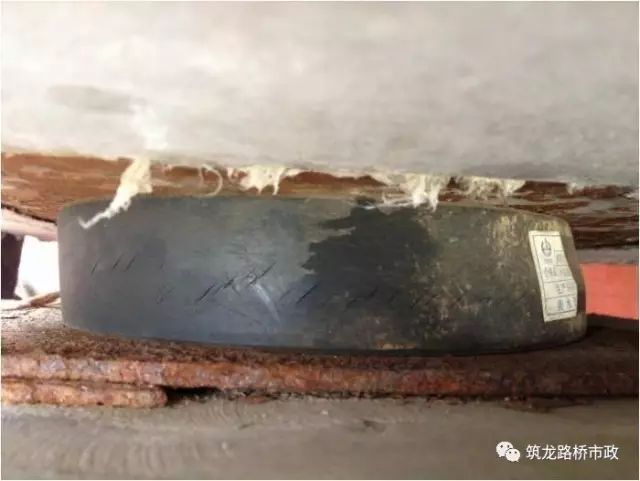

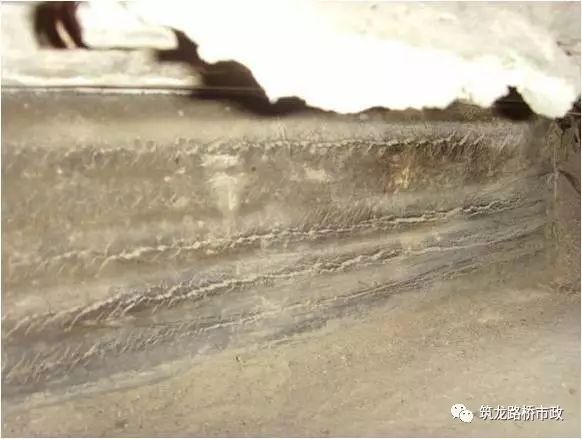

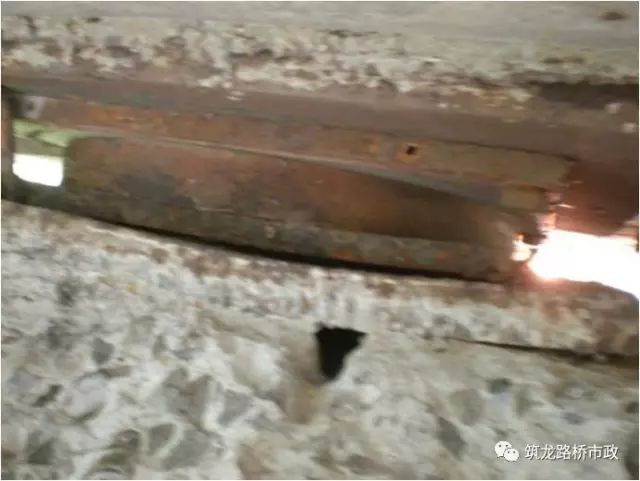

△老化开裂

△剪切变形过大

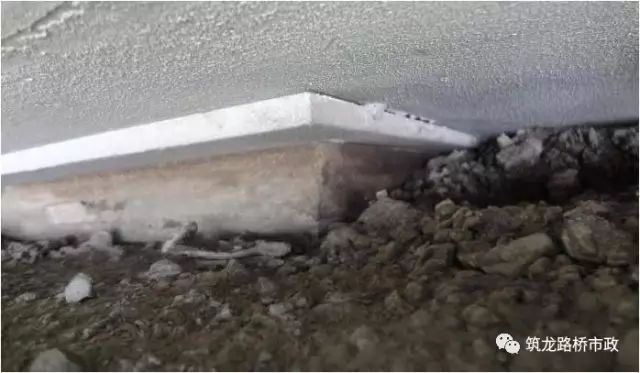

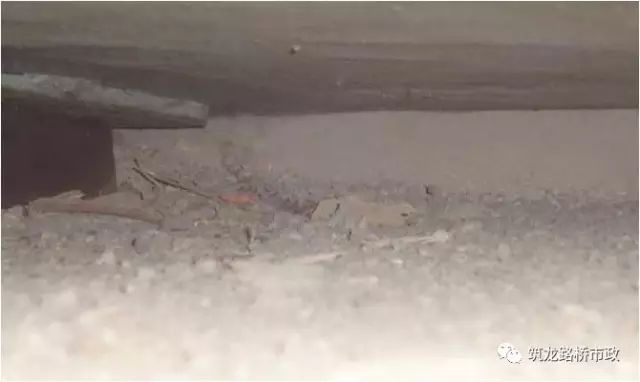

△脱空

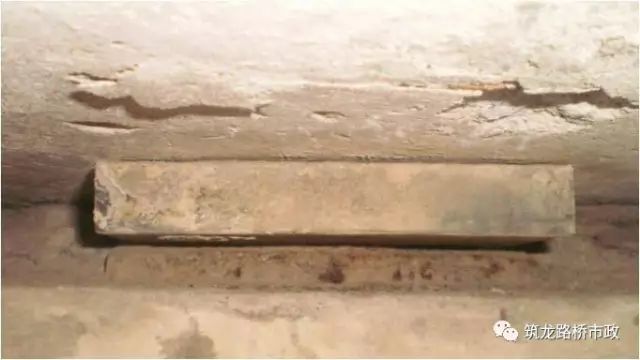

△缺不锈钢板

△开裂

△移位

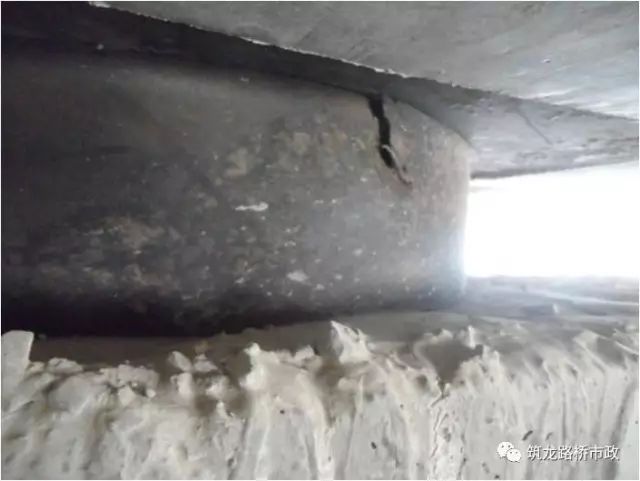

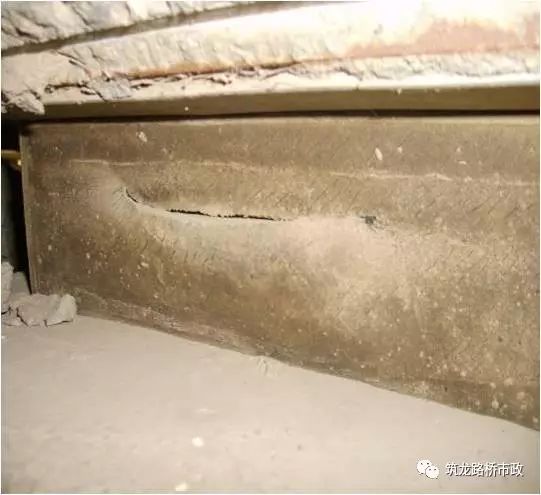

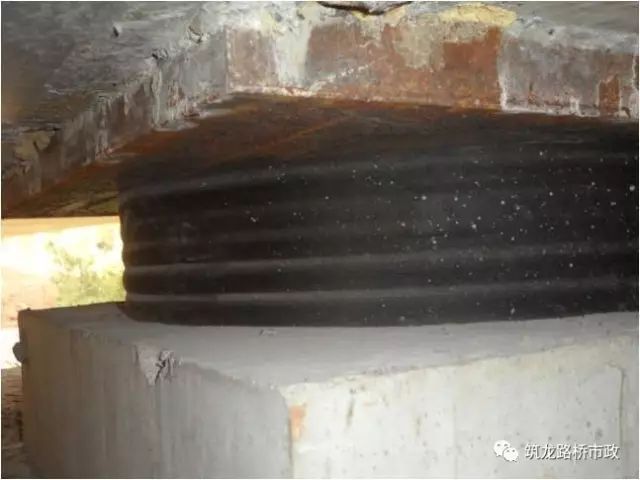

△外鼓

△钢板脱胶

△剪短

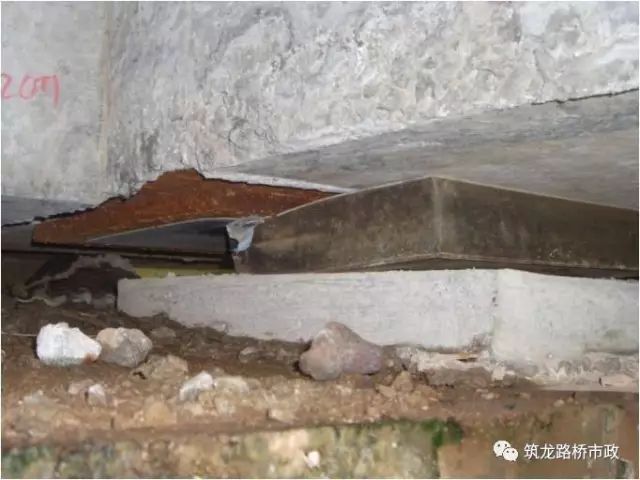

△支座偏位

△偏压

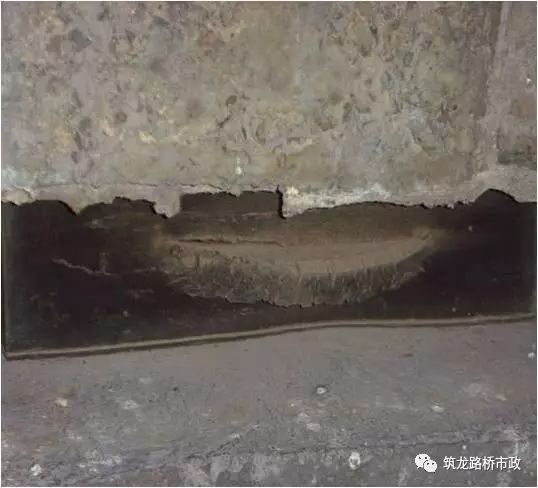

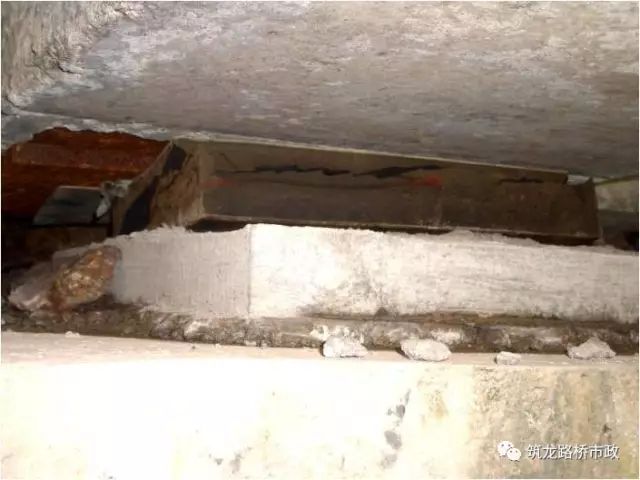

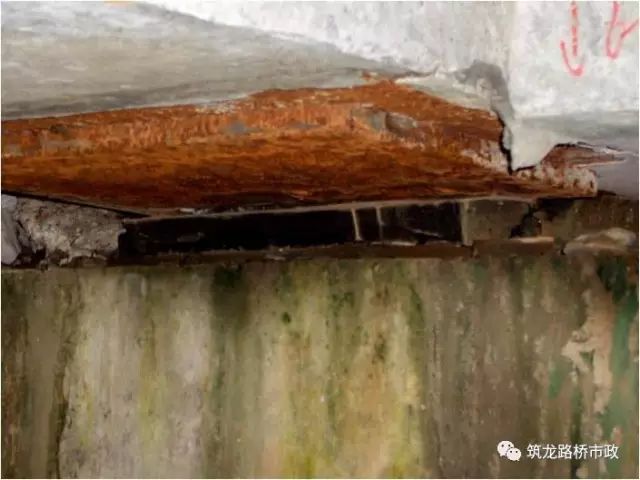

△钢盆底面混凝土脱空

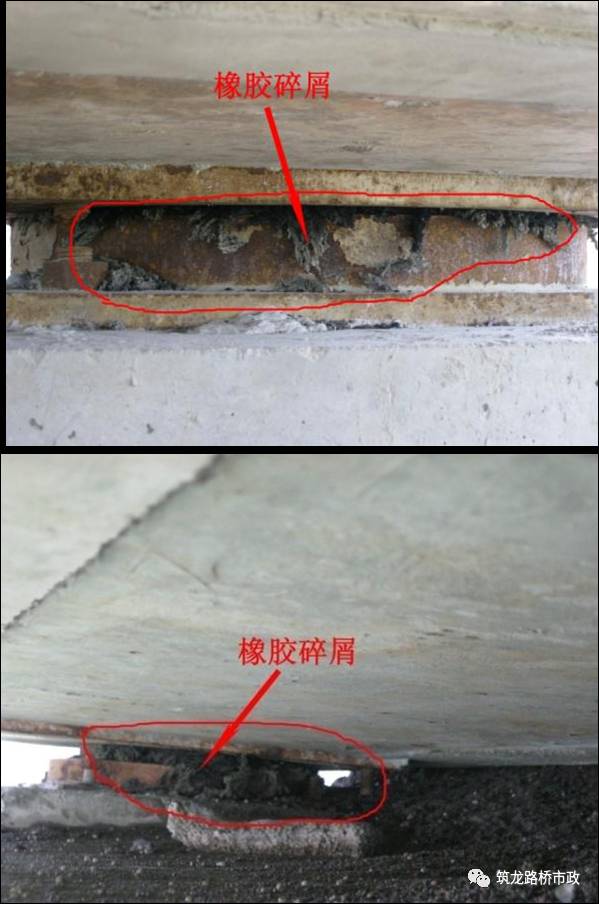

△偏压引起四氟板挤出

△箱梁脱离支座

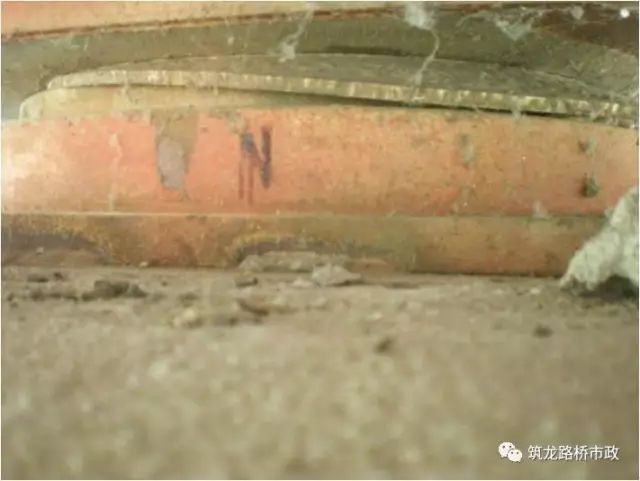

△盆式支座承载力不足

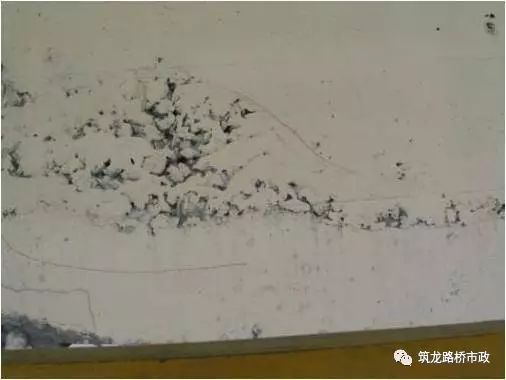

6、混凝土缺陷

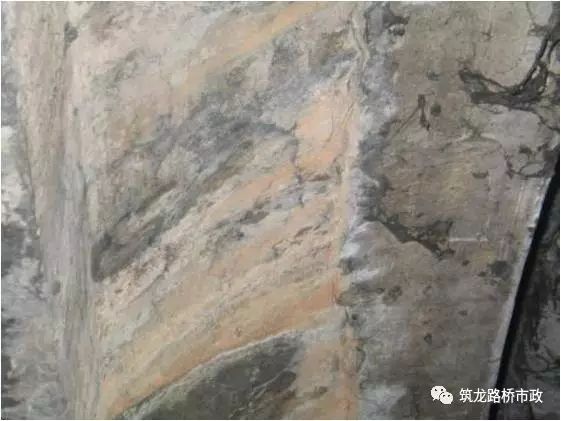

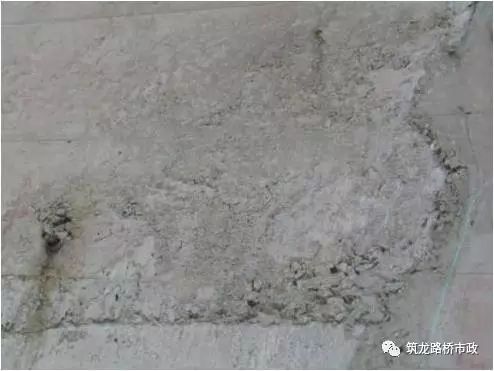

△蜂窝

△麻面

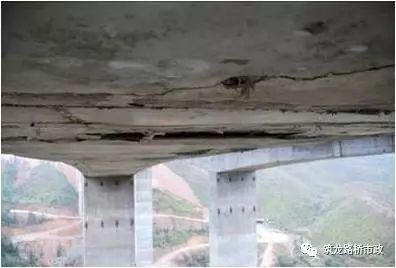

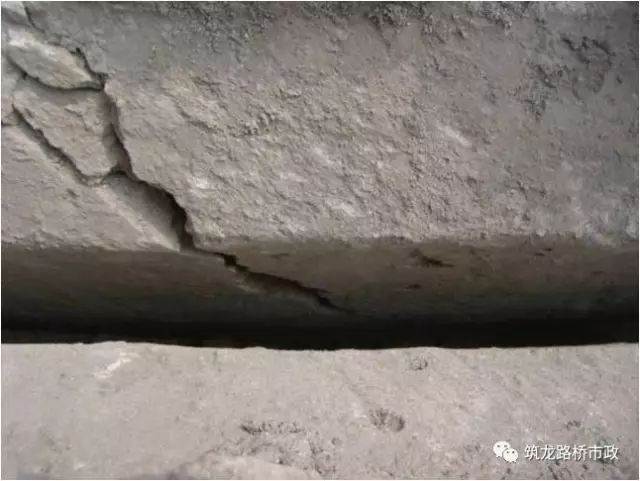

△裂缝

△剥落

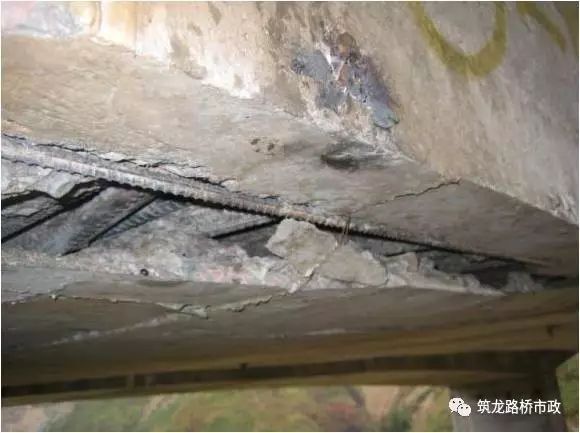

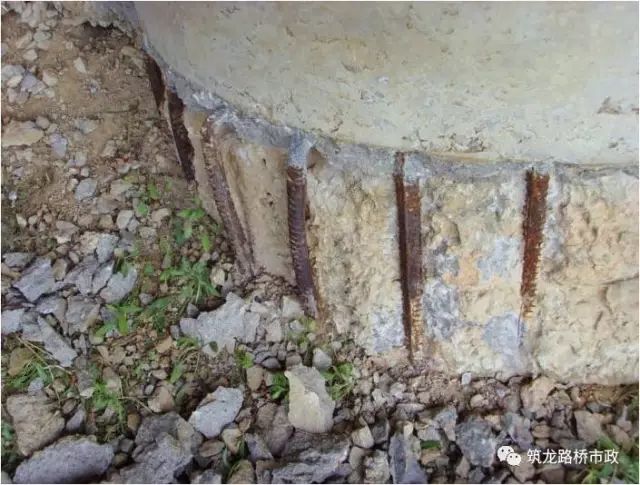

△露筋

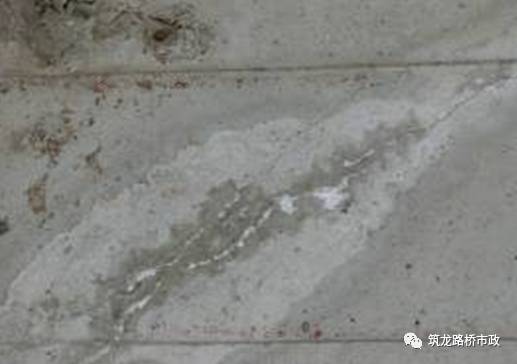

△流膏

△风化

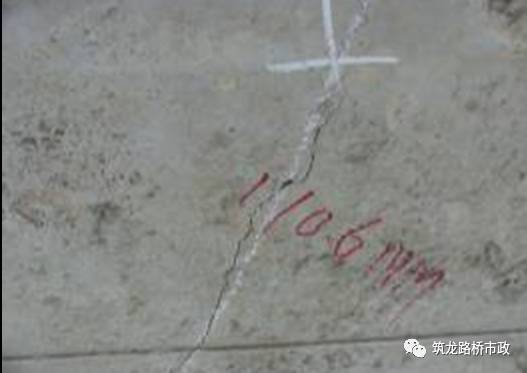

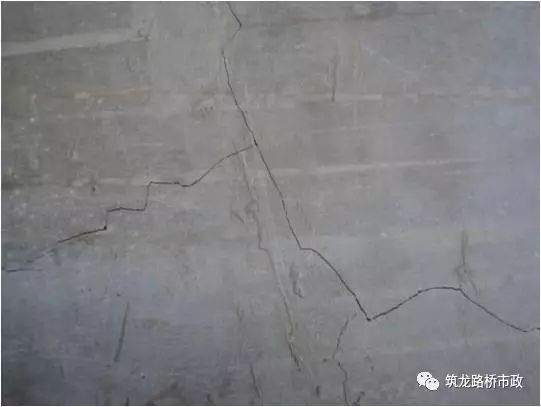

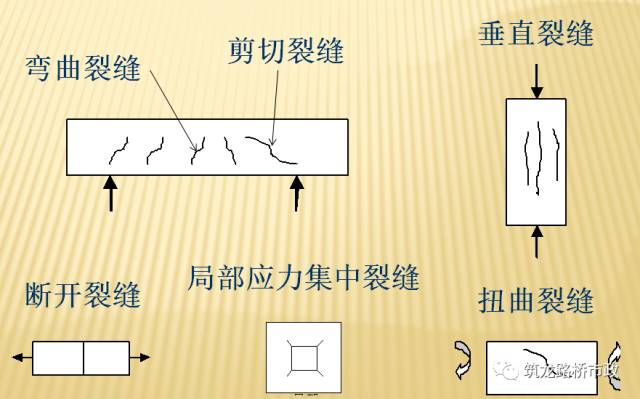

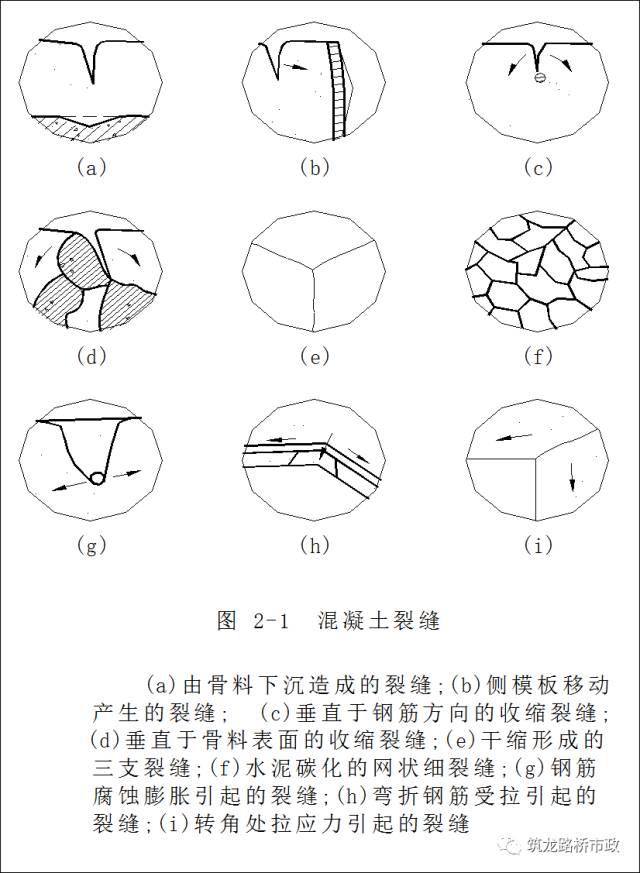

7、混凝土裂缝：

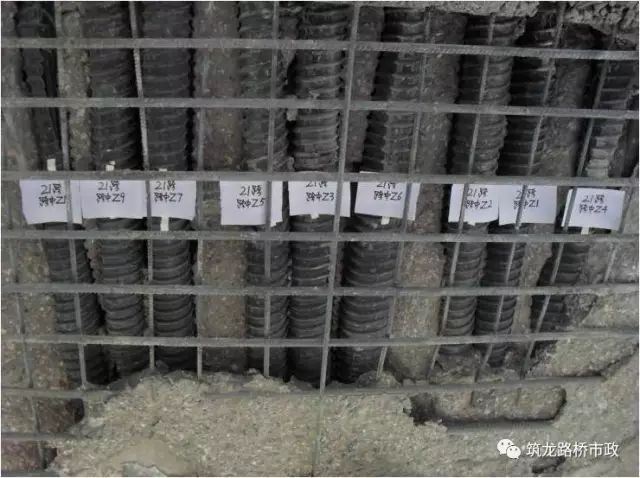

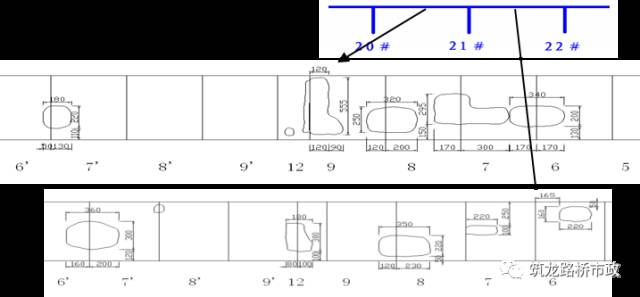

8、混凝土崩裂：

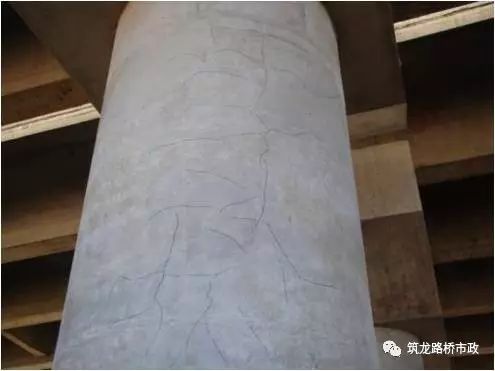

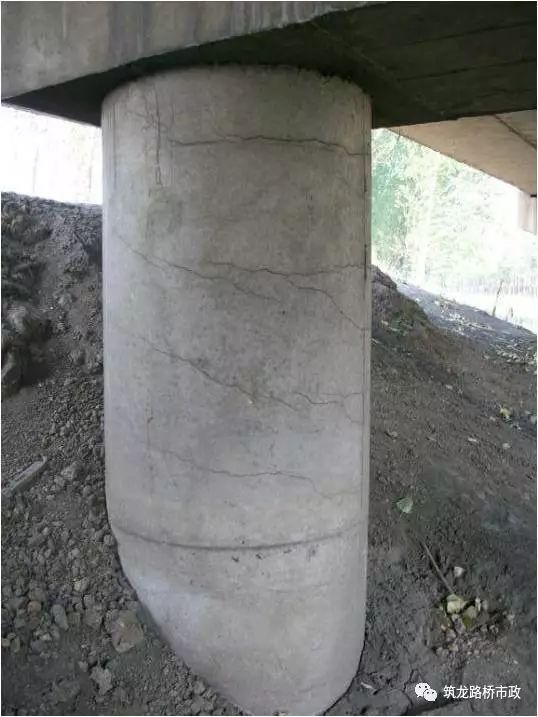

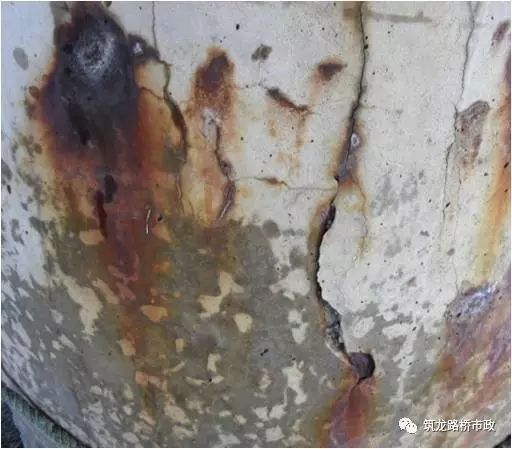

9、墩柱开裂

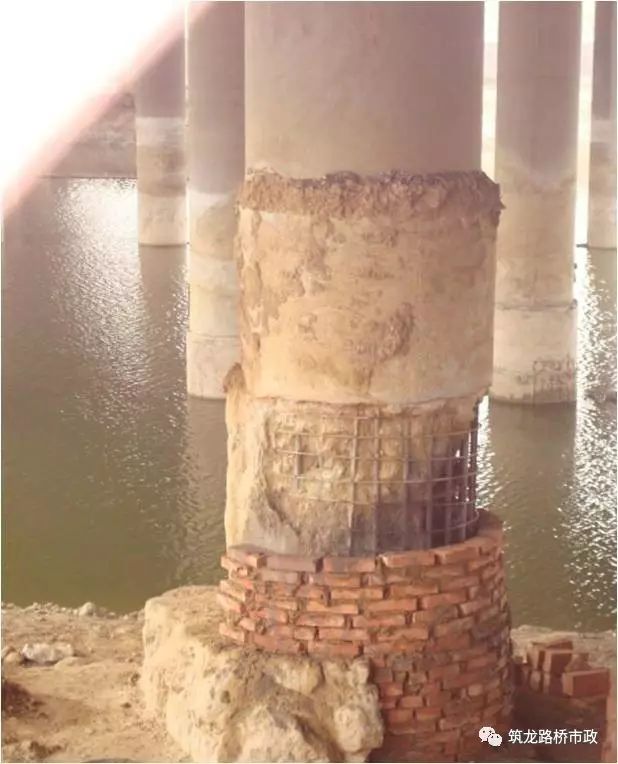

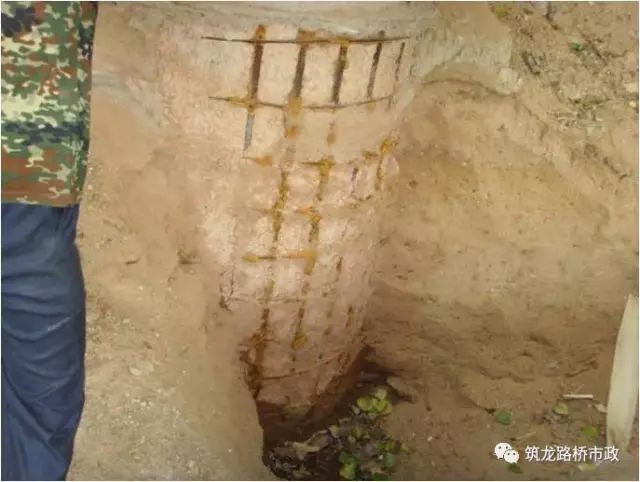

10、桩基

11、超载车

二、桥梁加固技术

加固的一般原则：

(1)尽量减少对原结构的损伤；

(2)技术可靠，具有长期加固效应，能满足结构耐久性要求；

(3)施工设备简单，施工操作方便；

(4)材料用量少，费用低；

(5)养护工作量少；

(6)加固施工时尽量不中断交通。

桥梁加固的常用方法：

（1）增大构件截面加固技术；

（2）改变结构体系加固技术；

（3）增强桥梁整体性加固技术；

（4）体外预应力加固技术；

（5）裂缝修补加固技术;

（6）粘贴（钢板、碳纤维、钢丝等）加固技术；

（7）支座病害判断及更换；

（8）拉吊索病害判断及更换。

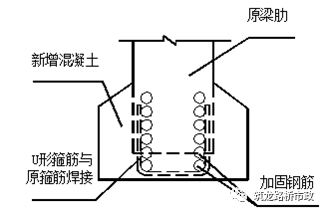

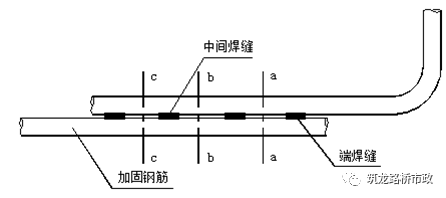

(1)增焊主筋：

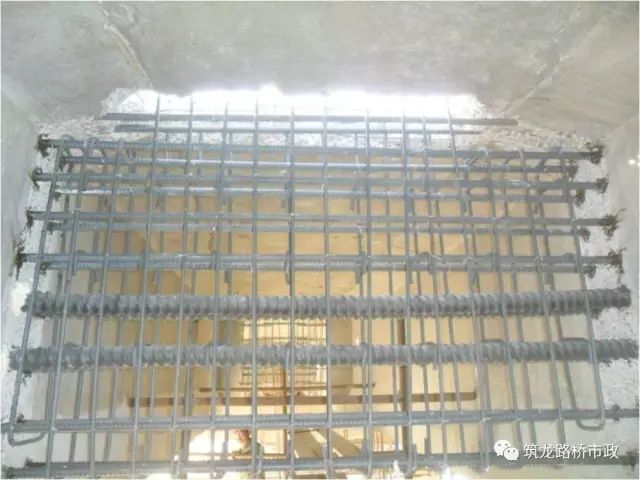

(2)增加钢筋混凝土截面：

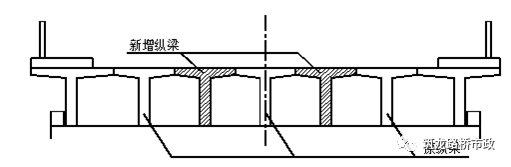

(3)增设主梁：

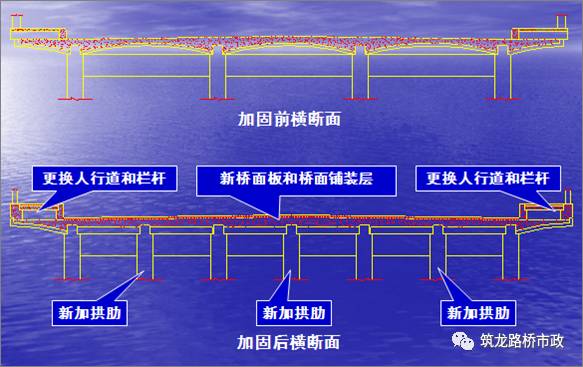

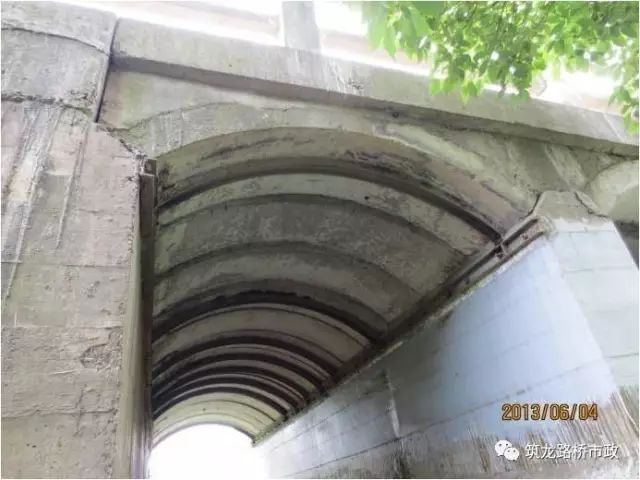

(4)增设拱肋：

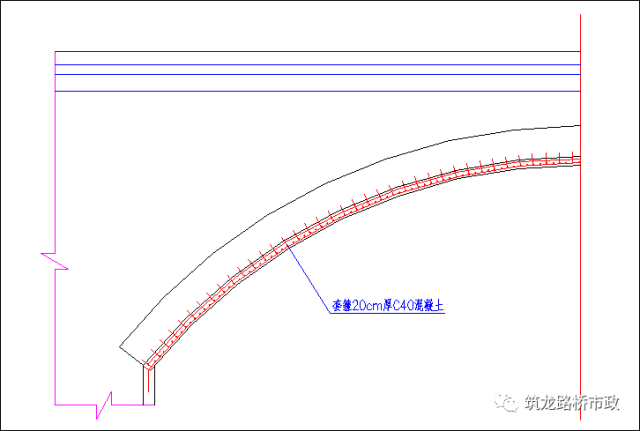

(5)套拱：

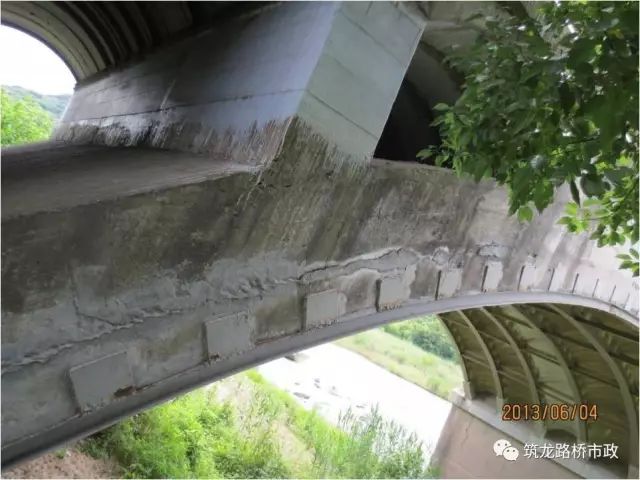

(6)双曲拱肋粘型钢：

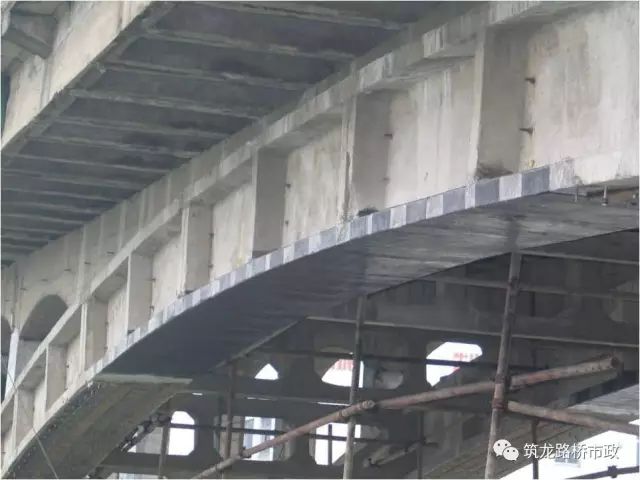

(7)拱桥粘贴钢板、碳纤维

(8)腹拱粘贴型钢

2改变结构体系

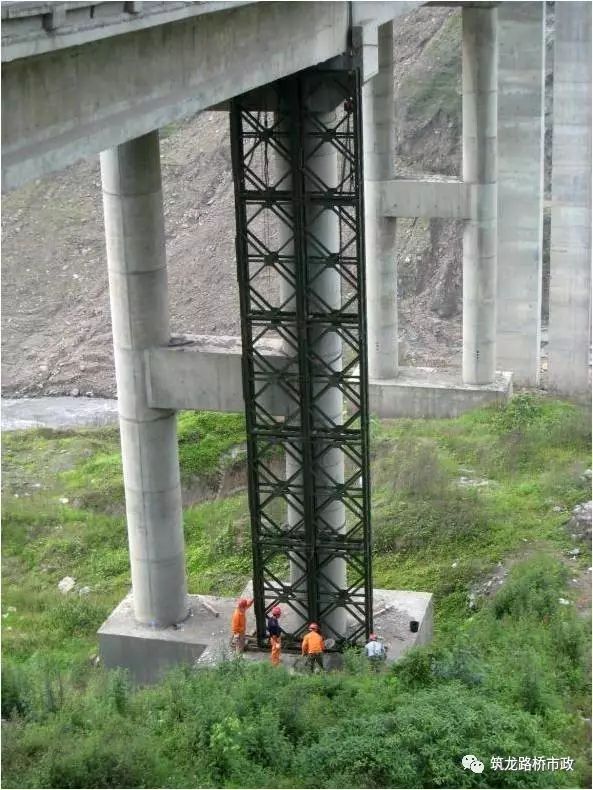

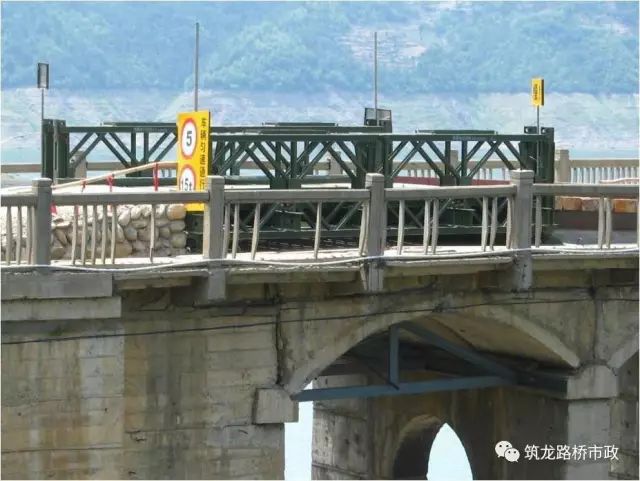

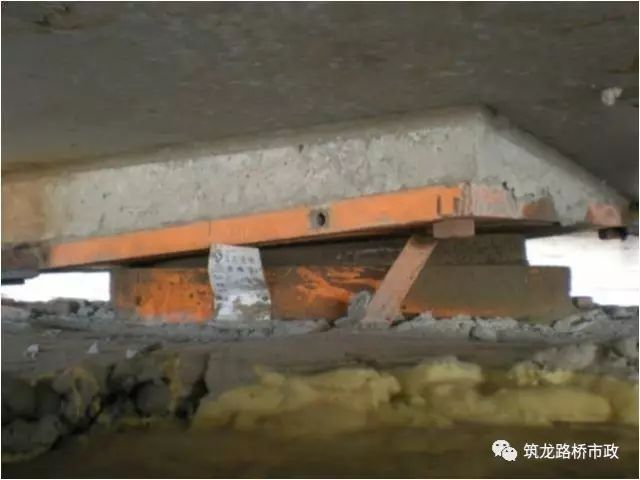

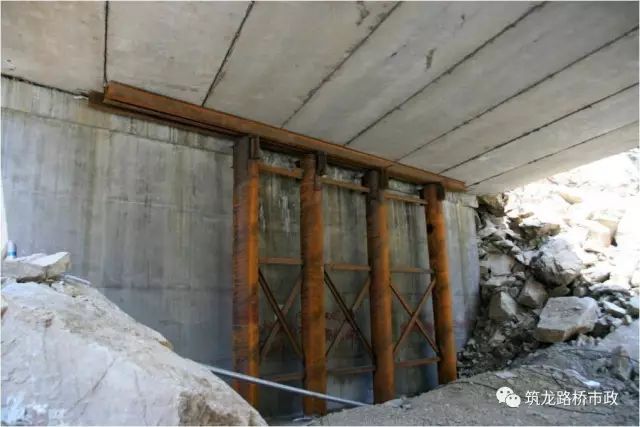

(1)临时支撑—腹拱：

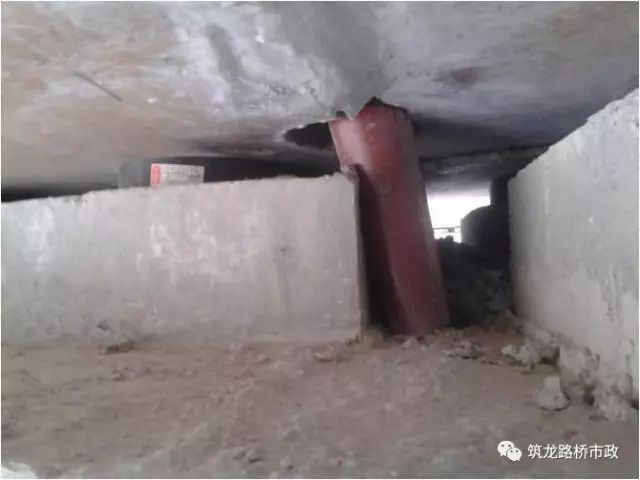

(2)临时支撑——防落梁

(1)临时支撑—防板剪断

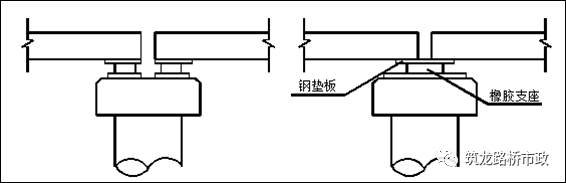

(2)简支变连续

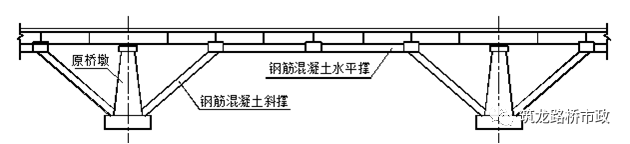

(3)八字撑架法

(4)连续梁斜拉加固

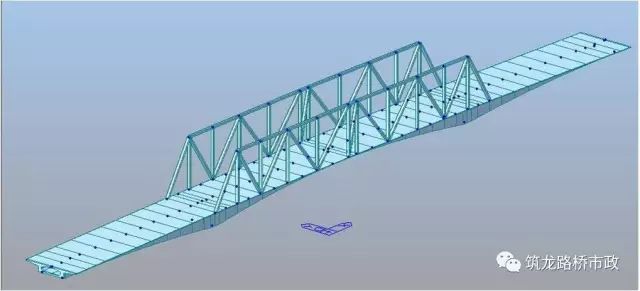

(5)连续梁桁架加固

3增强横向联系:

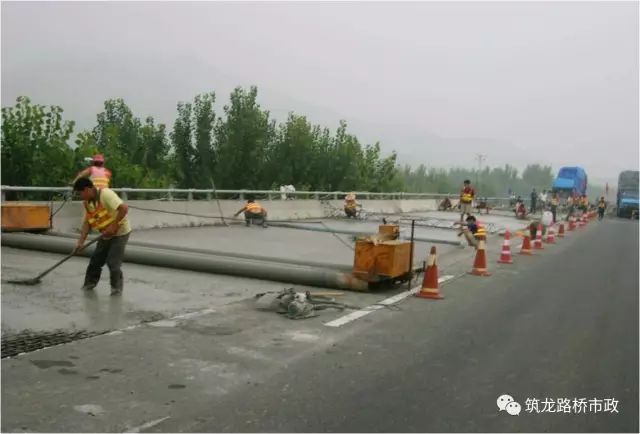

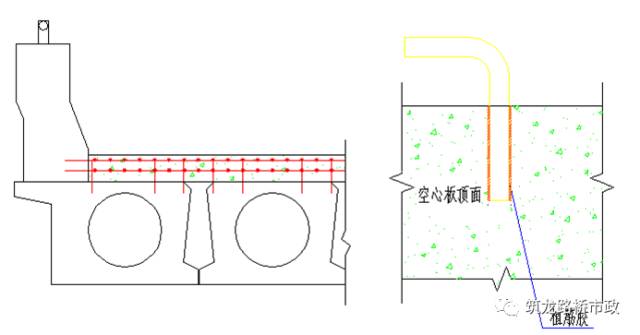

(1)预制板桥面铺装改造

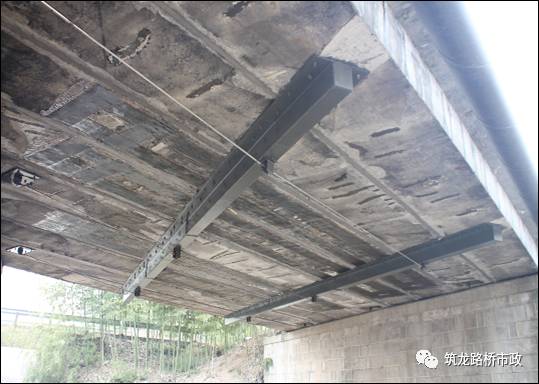

(2)预制板底增强横向联系（增设横梁）

(3)粘贴钢板

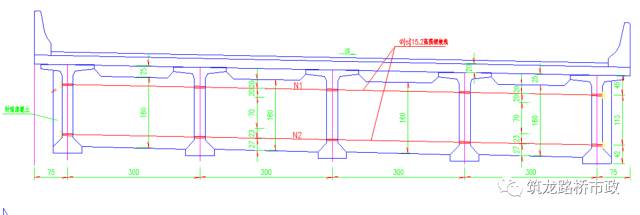

(4)T梁增设横隔板

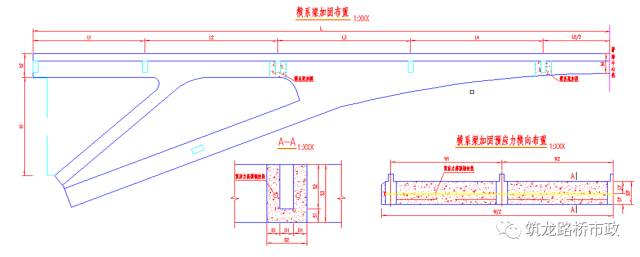

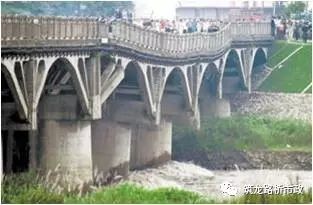

(5)双曲拱、肋拱、刚架拱增设横系梁

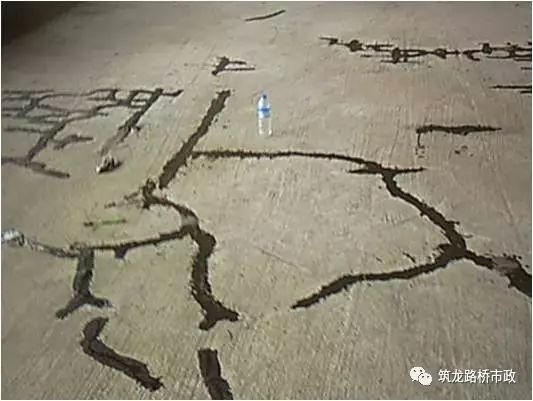

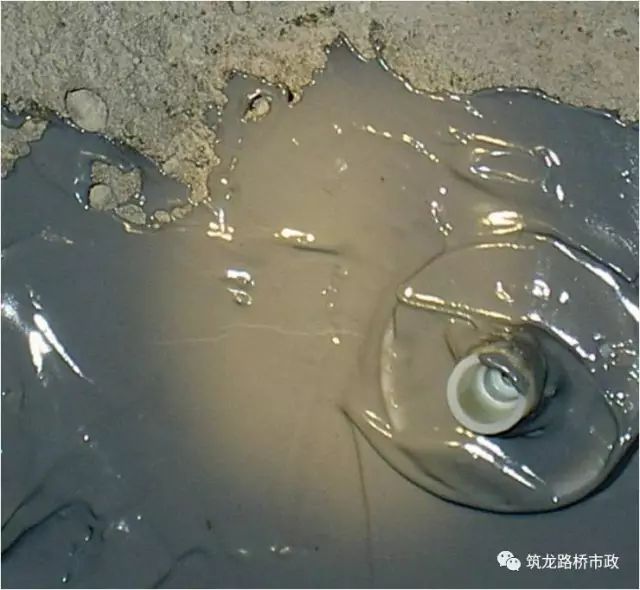

4混凝土裂缝灌胶

（1）将裂缝表面封闭，形成一密闭腔体。

（2）空心板底面裂缝，小箱梁底板、腹板裂缝不能灌胶。

（1）使断裂的原结构恢复为整体。

（2）阻止空气中水气和空中介质腐蚀钢筋及钢绞线。

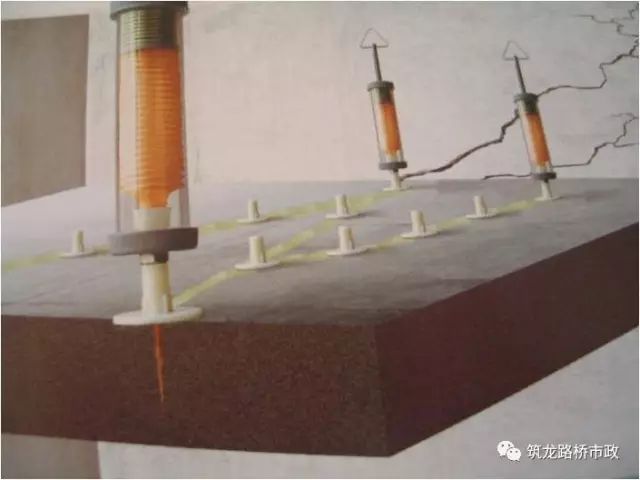

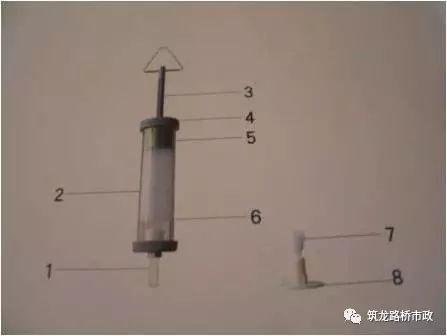

（1）低压灌胶—壁可法

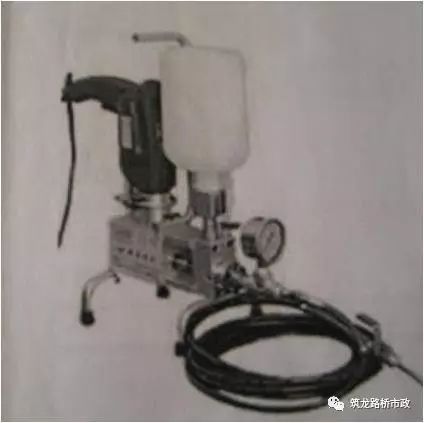

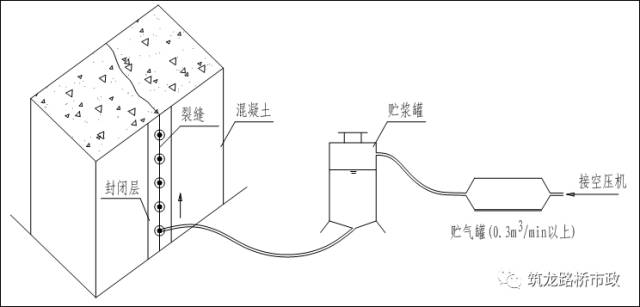

（2）中压灌胶—空压机配胶罐

（3）高压灌胶—专用设备

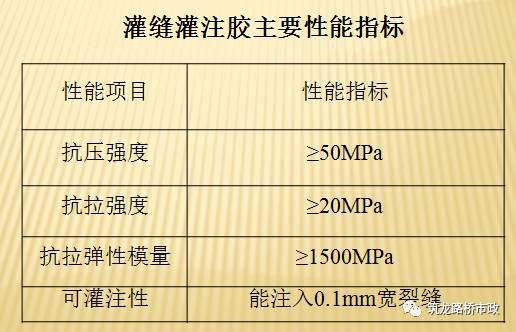

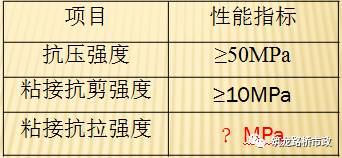

（1）原材料检验—抗压试件

（2）原材料检验—与混凝土粘接

（3）原材料检验——钢—钢粘接

（4）现场检验—固化检验

1）清理封缝胶，检查裂缝表面灌胶饱满情况

2）注意假灌胶

（5）现场检验—取芯检查

1）取芯仅作为验证使用，应尽量少。

2）钻芯钻杆内径一般为3～5cm，取样位置：裂缝未端、两胶嘴中间、裂缝交叉处，芯样深度宜大于10cm，且达裂缝深度。

3）取芯前探测钢筋位置，避开钢筋。

4）取芯孔用环氧树脂砂浆或混凝土封堵。

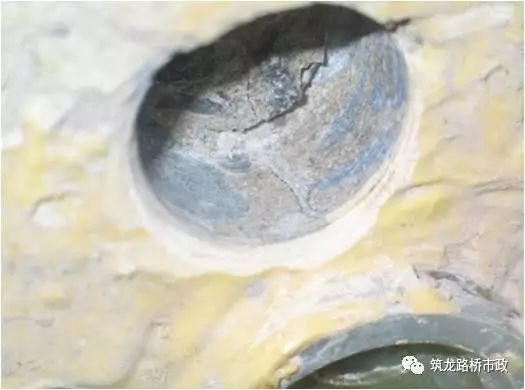

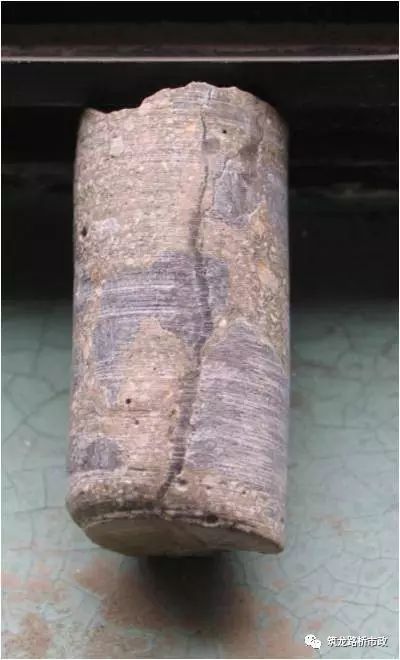

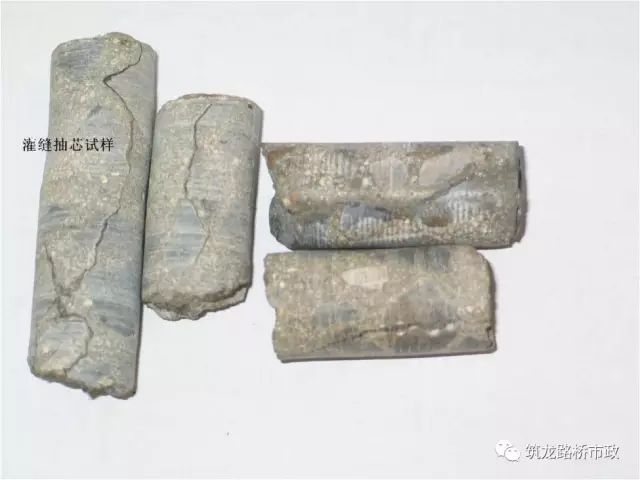

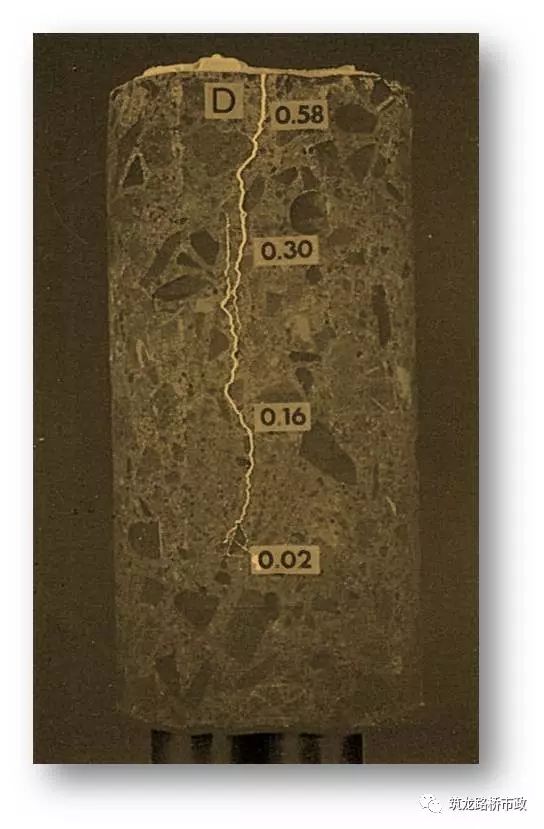

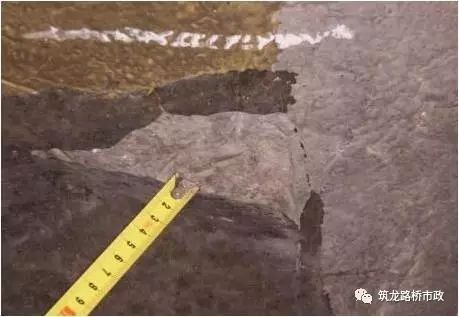

△灌胶饱满芯样

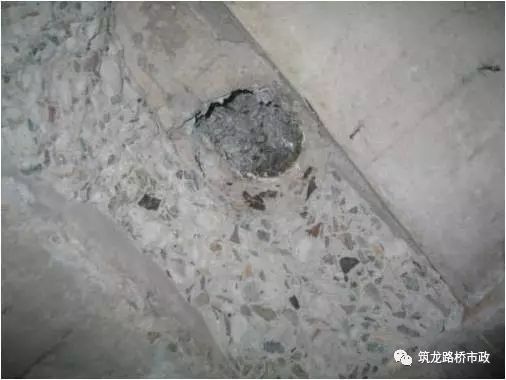

△取芯钻孔照片

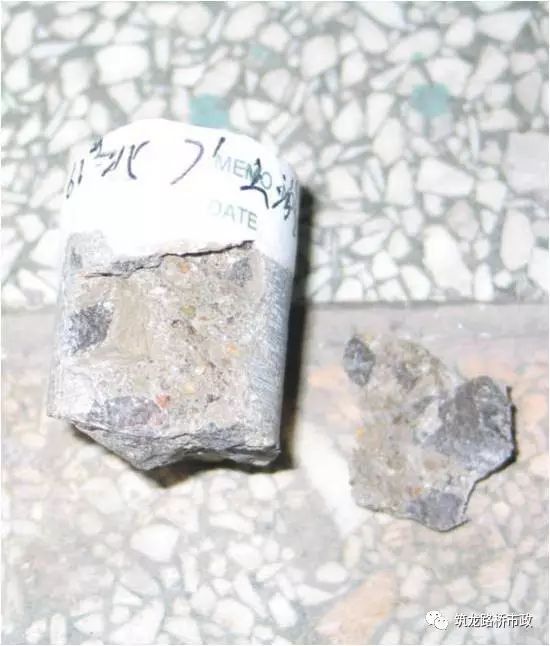

△灌胶不饱满芯样

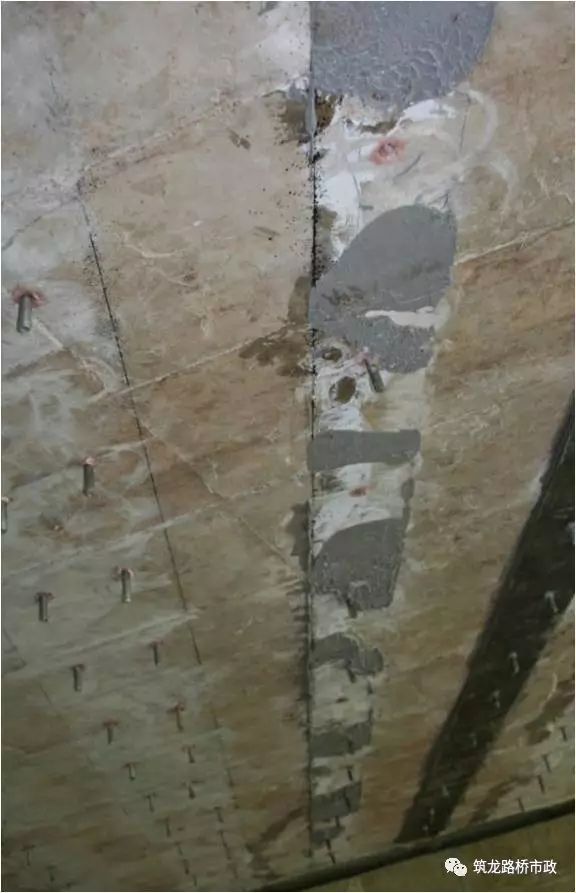

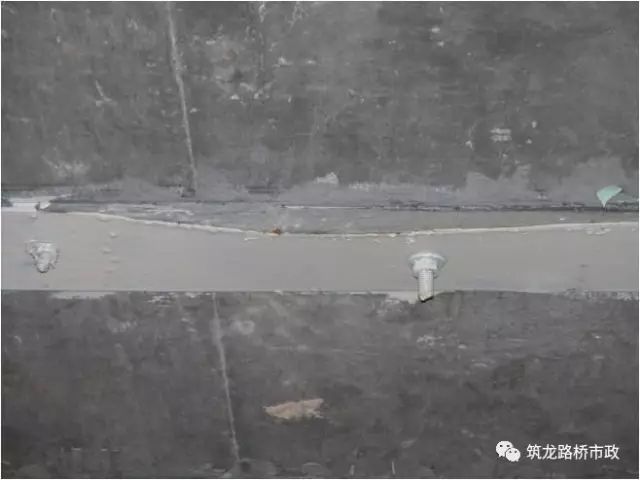

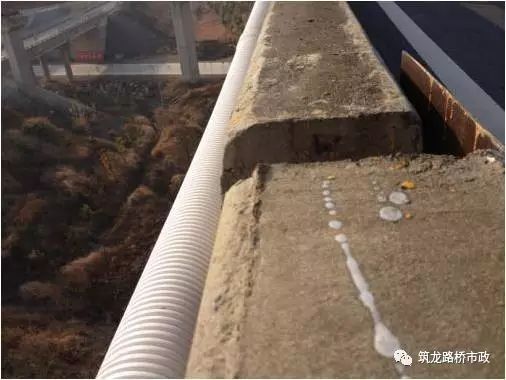

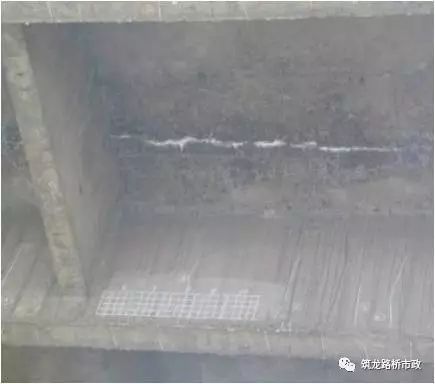

△活动裂缝灌胶后开裂

△活动裂缝缝后开裂

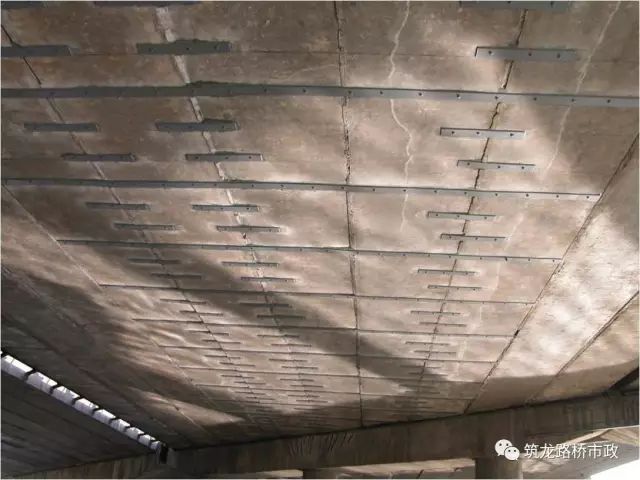

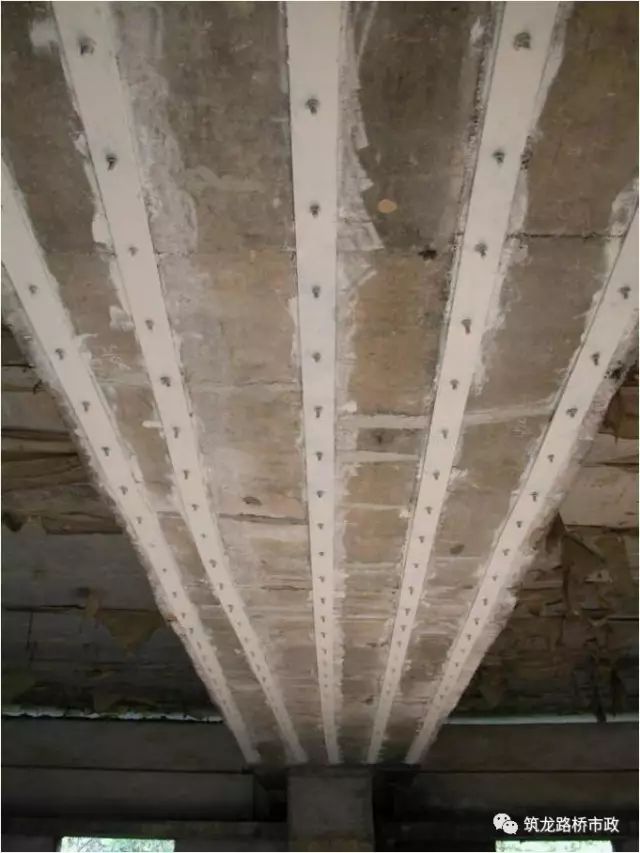

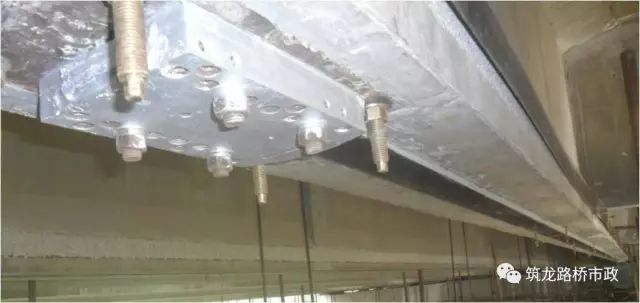

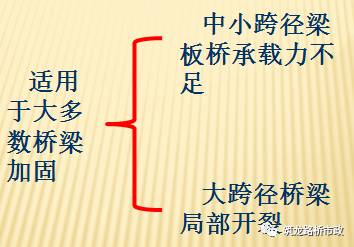

5 粘贴钢板加固技术：

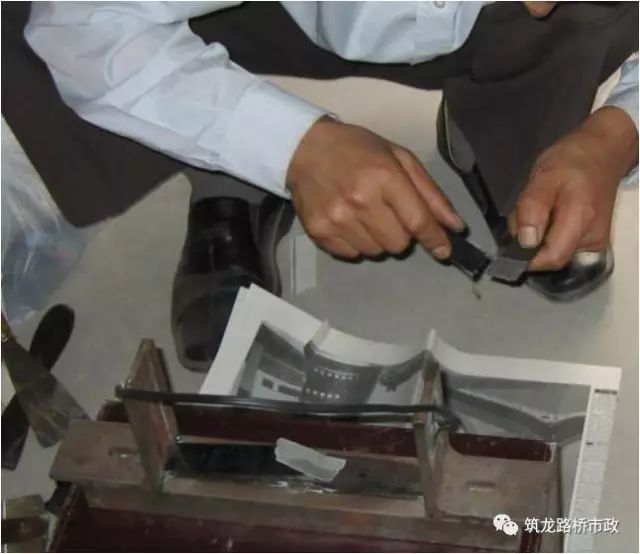

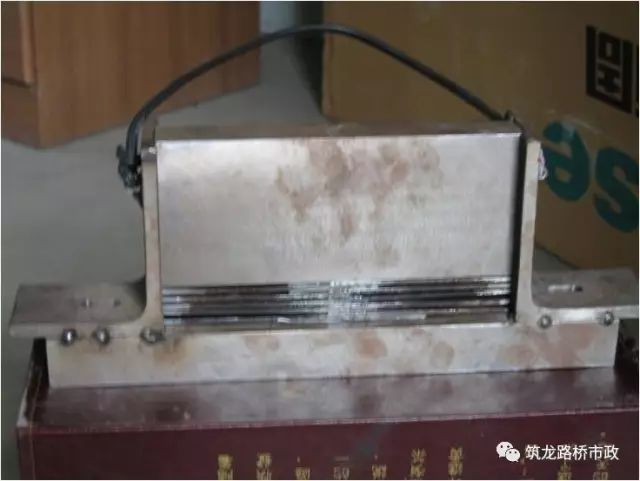

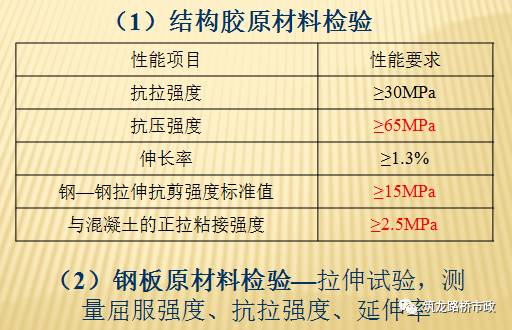

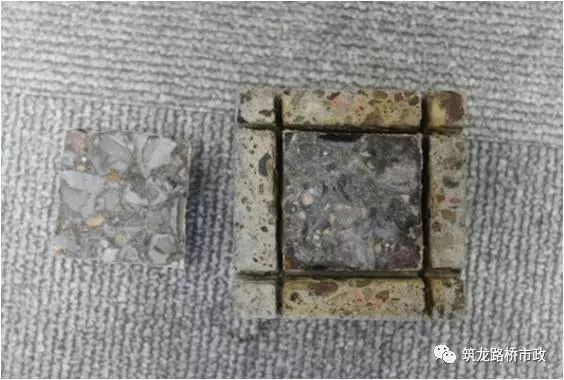

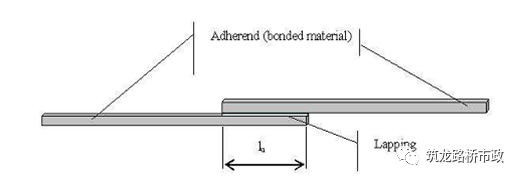

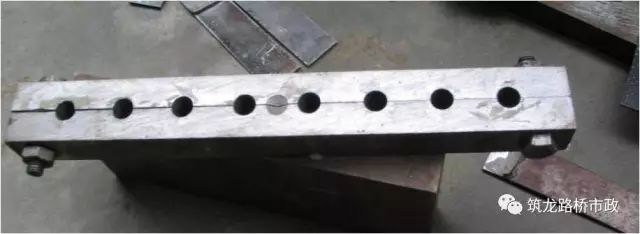

结构胶原材料检验——剪切试件：

（3）现场检验——混凝土凿毛

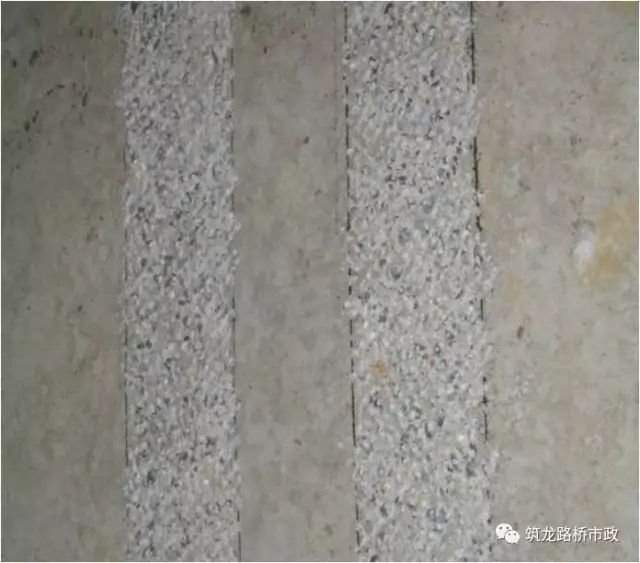

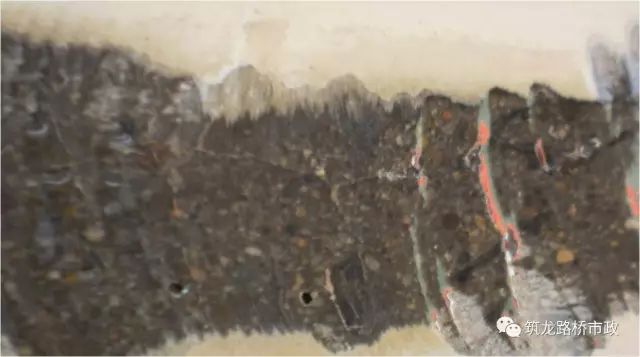

△凿毛合格

△凿毛不合格

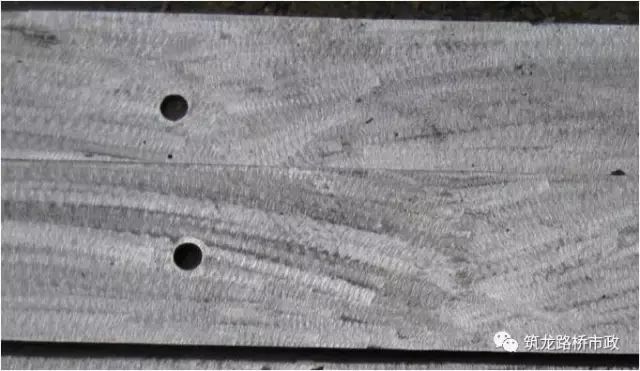

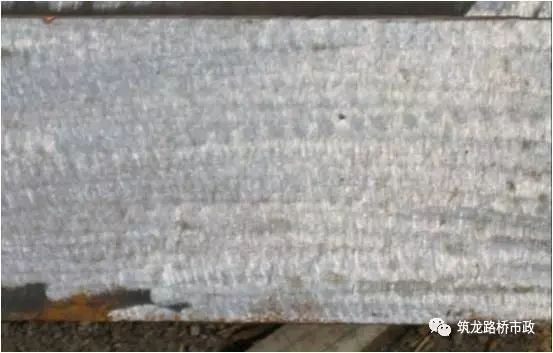

（4）现场检验——钢板打磨

△打磨合格

△打磨不合格

△打磨后生锈、污染

（5）现场检验—脱空检查

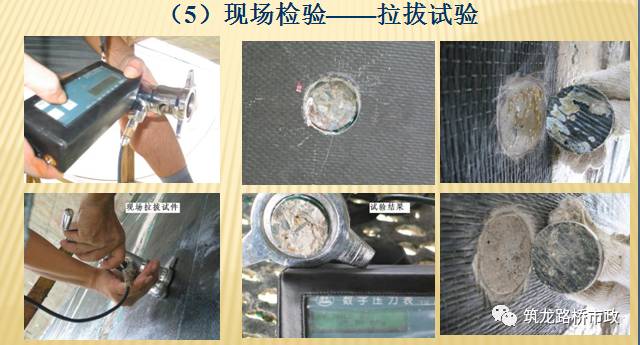

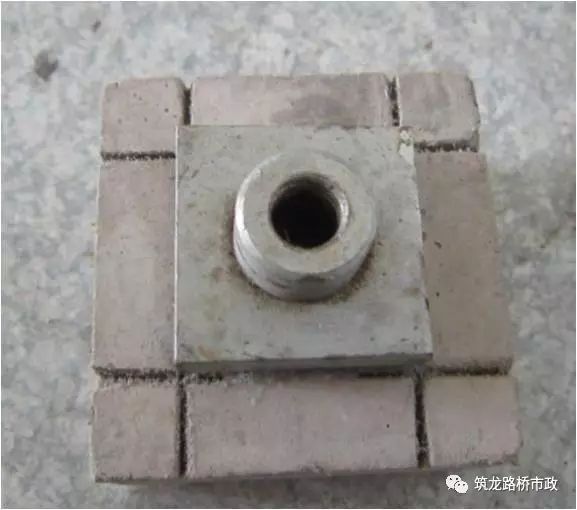

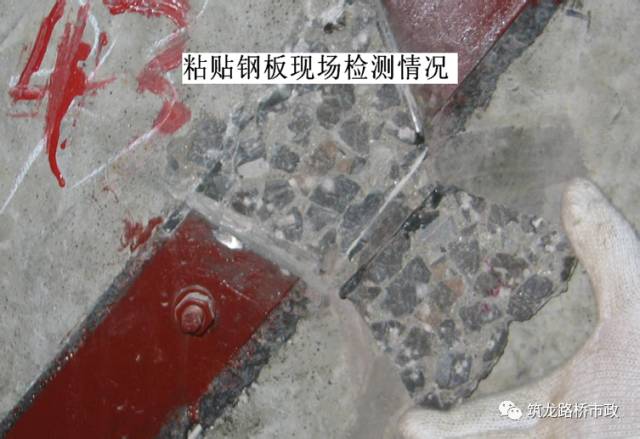

（6）现场检验——拔试验

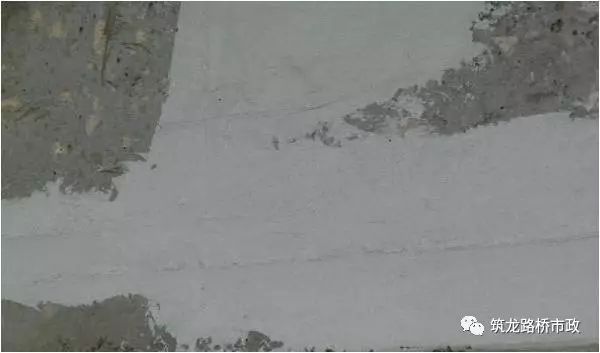

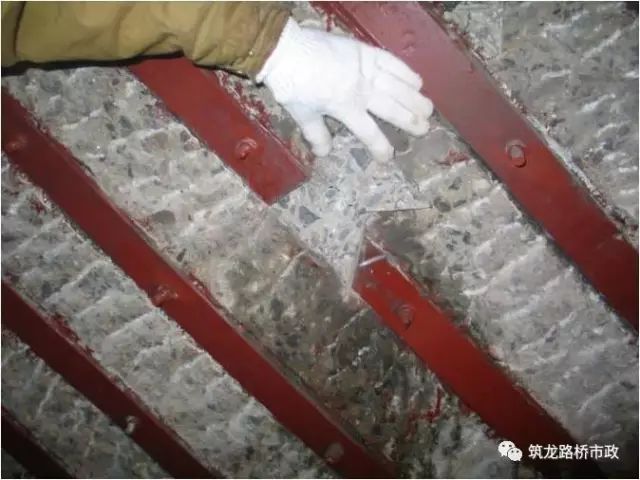

（1）质量缺陷——外观检查：未充分凿毛、脱空

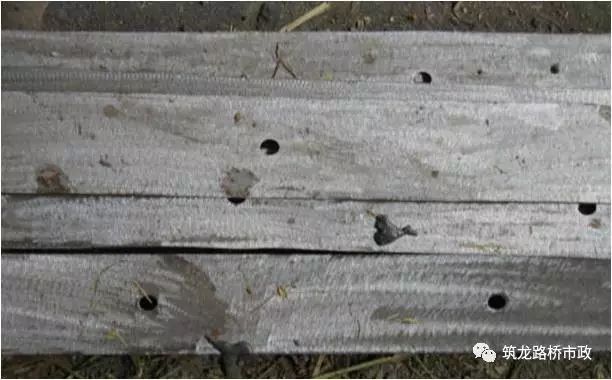

(2)质量缺陷—钢板弯曲

(3)质量缺陷—钢板局部扭曲

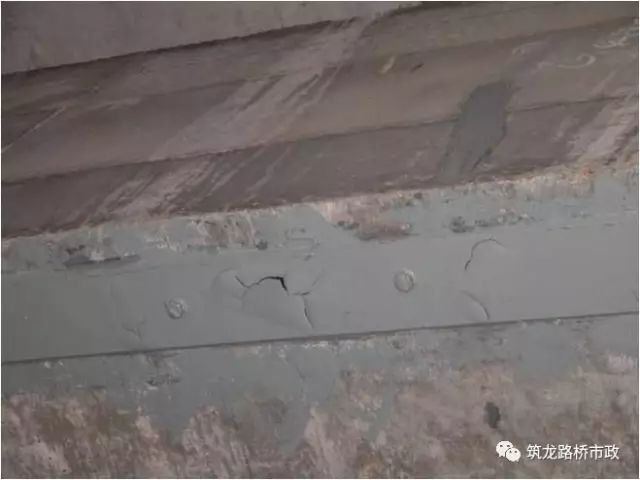

(4)质量缺陷—涂装开裂

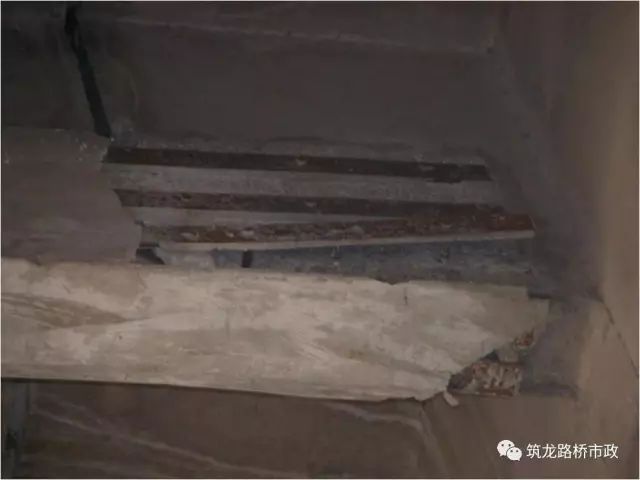

(5)质量缺陷—钢板丢失

(6)质量缺陷—钢板撕开

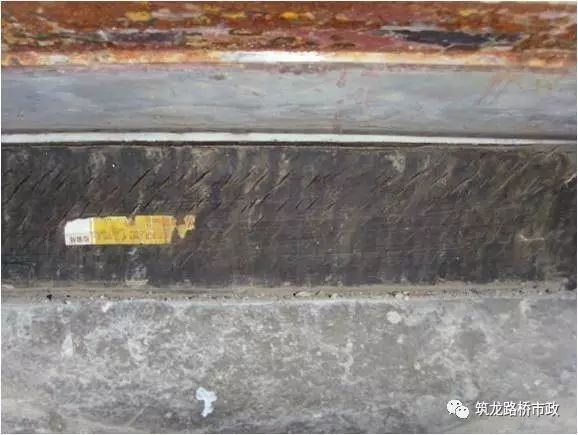

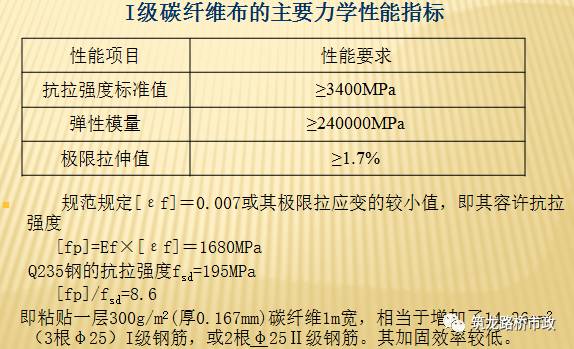

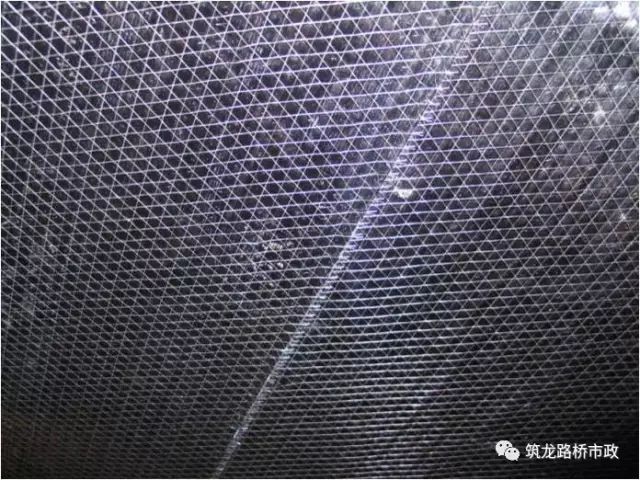

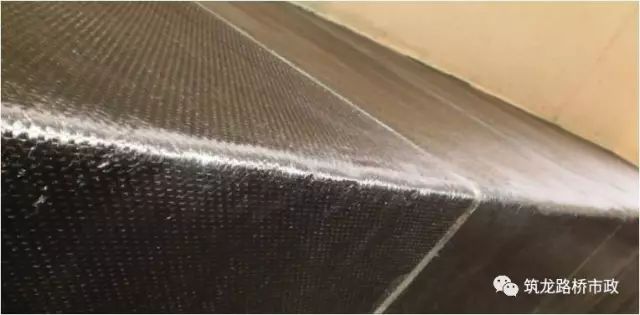

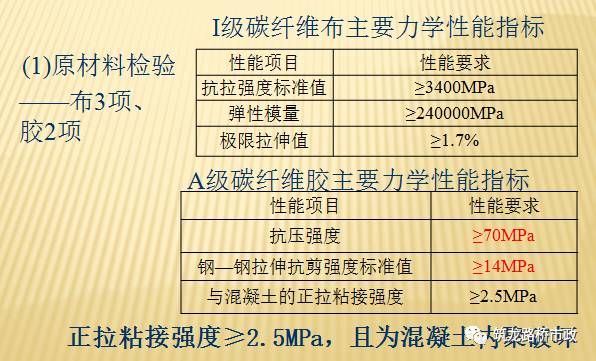

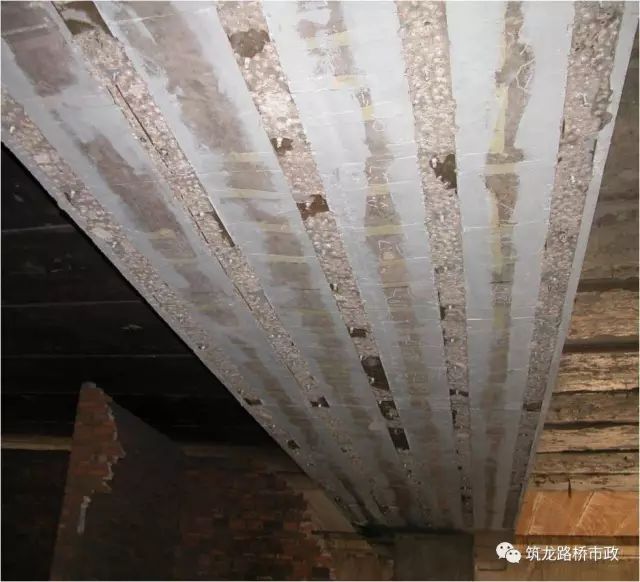

6、粘贴碳纤维加固技术

由于桥梁构件普遍尺寸大、配筋多，粘贴碳纤维增加的抗弯承载力相对较小，一般使用在：

（1）小型构件，如跨径小的板、楼板。

（2）应力复杂部位，如箱梁腹板。

（3）包柱，使受压柱形成约束混凝土。

（2）现场检验——表面平整度

（3）现场检验—外观

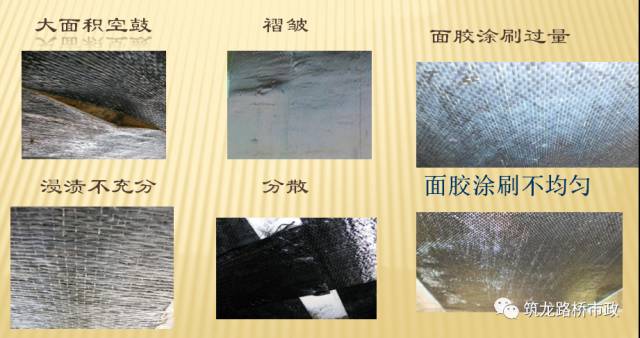

（4）现场检验——施工缺陷

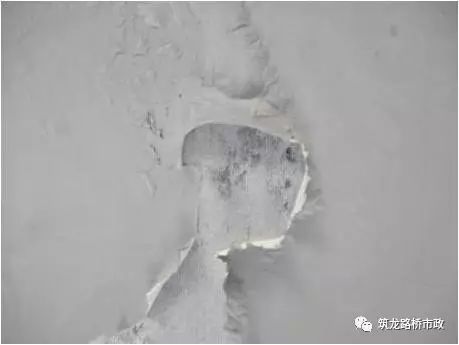

（1）质量缺陷—涂装脱落

（2）质量缺陷—碳纤维脱落

案例——某连续箱梁桥建成后不久，腹板、底板即严重开裂，在原施工节段结合处发现很多几乎贯通底板的裂缝。90%以上的裂缝宽度已经达到并超过0.2mm。加固措施：

（1）边腹板内侧及中腹板在中支点两侧距支点10m范围内粘贴钢板条，然后在四分之一跨范围内浇筑10cm厚钢筋混凝土；

（2）主桥箱梁全部顶板、底板底面，部分翼缘板底面和支点一定范围内的边腹板外侧，采用粘贴碳纤维布的加固补强；

（3）重新铺设桥面铺装，更换伸缩缝。加固费用1000多万元。

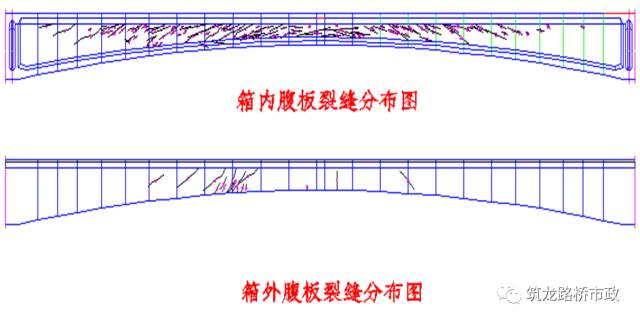

该桥加固二年后，腹板内表面又发现大量裂缝，又进行了检测和荷载试验。通过检测、荷载试验和计算分析，主桥腹板尺寸不足，整体刚度偏低，加固后其截面抗剪尺寸不够，抗剪承载能力仍不能满足要求。

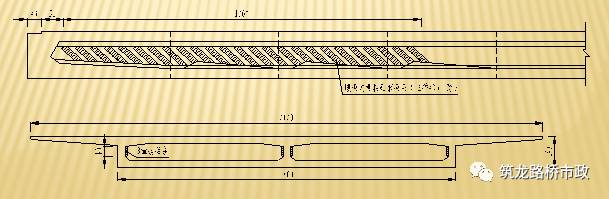

△碳纤维板加固布置

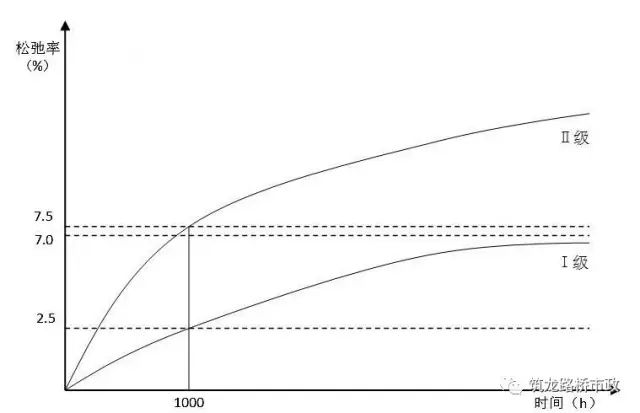

△预应力钢绞线松弛率

碳纤维板与钢绞线比较：

按强度计算，100mm宽、2mm厚碳纤维板相当于1根钢绞线，

1）碳板约100元/米，无粘结钢绞线约10元/米。

2）碳纤维板锚具约4000元/套，单根钢绞线锚具及齿板不超过1000元/套。

加固效率低，耐久性还需验证。

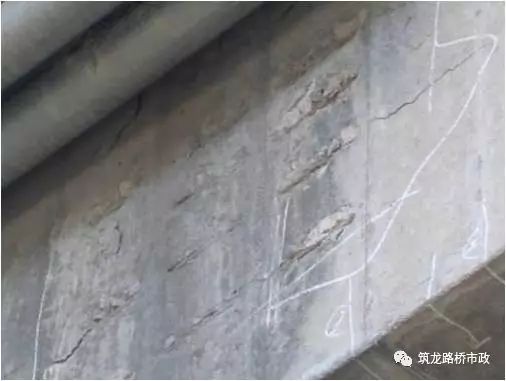

△板端剪切裂缝

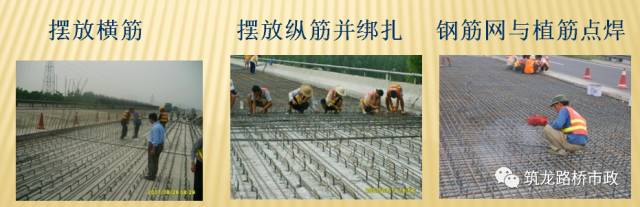

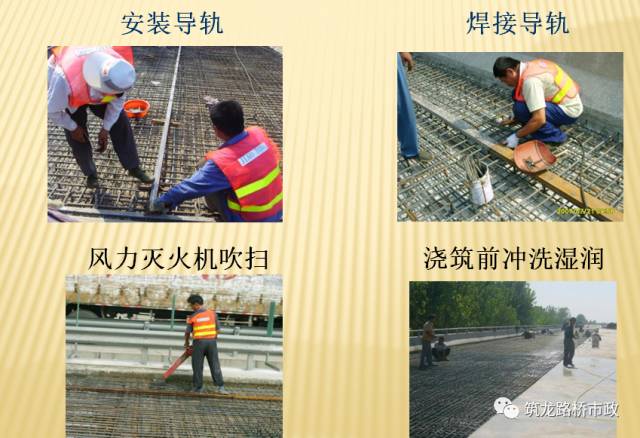

7、简支板（梁）桥桥面铺装改造：

（1）简支板桥常见病害：板底纵横向裂缝、渗水、露筋、铰缝开裂、单板受力等。

（2）在这些病害中，单板受力危害最大，已出现桥梁坍塌的严重事故。

（3）单板受力使活载横向分布系数由0.2变为0.5，活载增大一倍以上，引起板底开裂、挠度过大，甚至断板的严重事故。

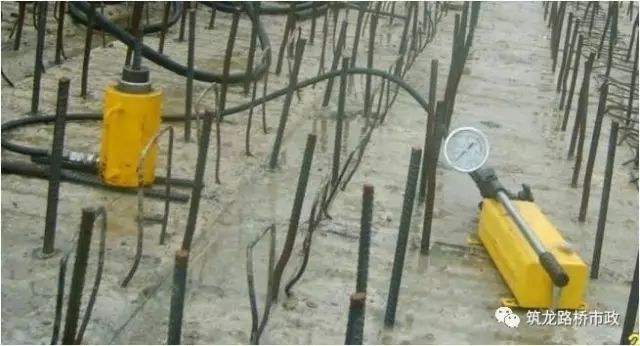

植筋24小时后，进行拉拔试验,φ16植筋深度7cm时，拉拔力应达到2吨。

开放交通条件：

（1）养生10天后。

（2）混凝土抗压强度达到设计的100%。

8、支座病害判断及更换：

橡胶支座损坏原因:

⑴橡胶支座的老化

⑵橡胶支座产品质量

⑶施工和养护管理不善

⑷支座设计、选型及布置不合理

⑸其它原因

单个橡胶支座失效判定条件：

(1) 内层钢板断裂, 支座被压溃并产生弯曲或扭曲。

(2) 支座表面橡胶剥离掉块, 加劲钢板外露, 支座周边出现外鼓或凹凸不平的现象。

(3) 支座剪切角 tanα≥0.7 (α≥35°以上) 或当活载加载时, 橡胶支座变形≈0。

(4) 支座表面裂纹多于 30～40 条, 宽度>2～3mm,或侧面产生的水平裂纹, 长度超过边长的 50%。

(5) 永久压缩变形超过支座厚度的 15%。

板式橡胶支座更换条件：

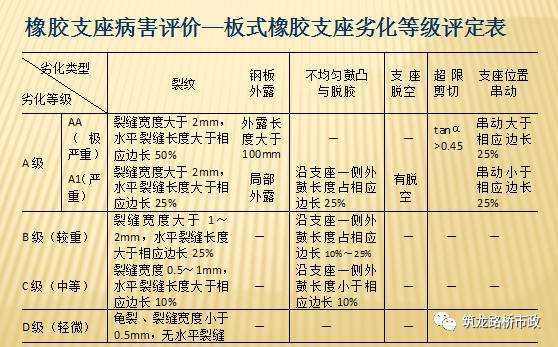

(1)按劣化标准判断, 同一盖梁上劣化等级为A 级的支座个数达到梁支座总数的 20%以上, 或相邻两支座劣化等级均为 A 级。

(2)按单个橡胶支座失效条件判断, 同一盖梁上的支座达到以上失效条件的个数超过支座总数的 20%以上, 或相邻两支座均达到以上失效条件。

(3)相邻两支座永久压缩变形差超过支座厚度的5%。

(4)仅表面开裂不应判定为失效。

(5) 一个支座失效, 本跨同排支座需全部更换。

盆式橡胶支座更换条件：

(1)偏压、脱空、上下座板变形、钢盆开裂等为失效，仅锈蚀不应判定为失效。

(2)与板式支座不同, 本跨同排仅更换失效支座；更换后上下座板应水平。
