电缆和配电箱（柜）是电气工程中的主要内容，也是造价工程师编制电气工程预算的重点和难点。配电箱（柜）箱体本身规格型号较多，箱体里面元器件的结构和接线也比较复杂，所以，如何有效提取配电箱系统图中的信息，如何有效识读系统图，成为配电箱计量计价的基础工作，也是考验一个电气造价工程师的基本能力。本期我们以某项目案例为例，共同学习配电柜（箱）的计量计价工作。

配电柜（箱）是电动机控制中心的统称，原理上讲是按电气接线要求将开关设备、测量仪器、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

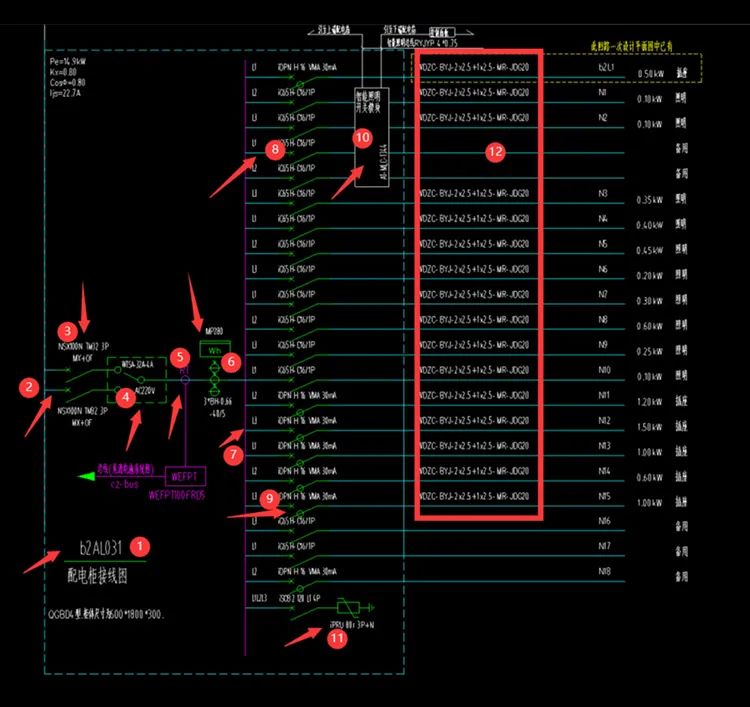

下图是某项目配电柜（箱）系统图，我们根据图纸进行拆分。

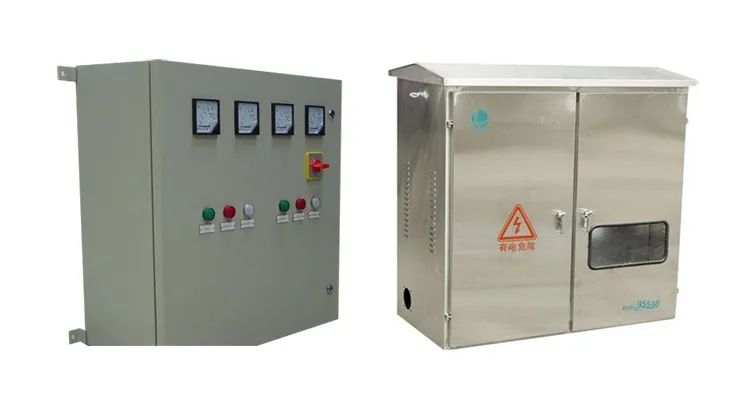

（1）B2AL031为配电箱编号，B2指地下2层，AL指照明配电箱；031为编号，查图纸中配电箱列表，其柜体尺寸为600*1800*300；如果图纸没有注明柜体尺寸，就需要我们根据相关配电箱参考图集确定配电箱的尺寸，配电箱价格影响因素包括，材质、明装或暗装、挂式或落地式，还有一些特殊用途的，比如户外、消防、矿用等这些设计图纸都有做说明。常见的配电箱见下图。

（2）配电箱进线，此处图纸未标注进线电缆信息，可在上一级配电箱出线处查明；

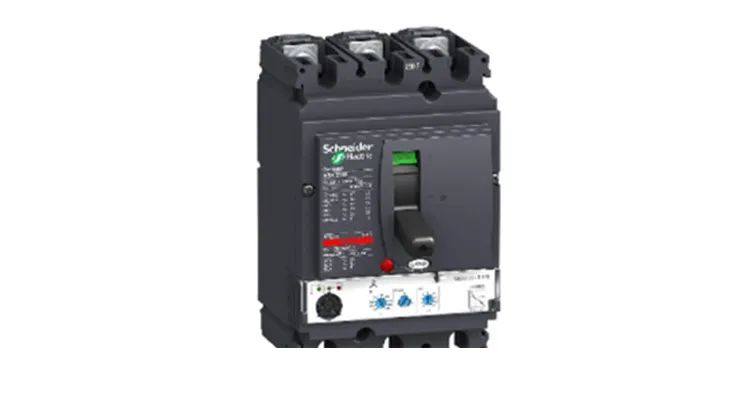

（3）NSX100mN TMD 32 3P，是塑壳断路器，3P表示三极，32表示额定分断电流32A；常见样子见下图。

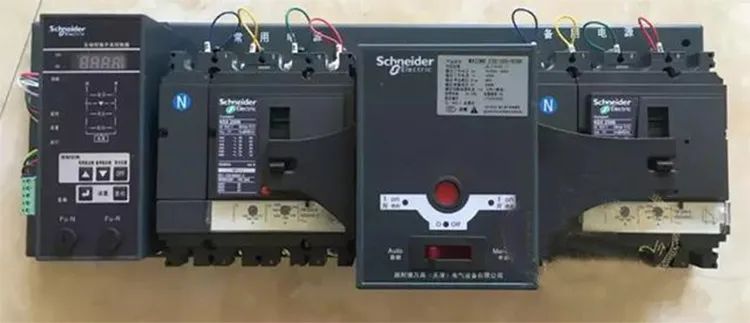

（4）WTS-A 32/4 A，为双电源切换器，现在常规电气线路均配置备用电源，当常用电源突然故障或停电时，通过双电源切换开关，自动切入到备用电源上；见下图。

（5）配电箱接入电气火灾监控的信号线，线型详见消防电气火灾监控系统图；

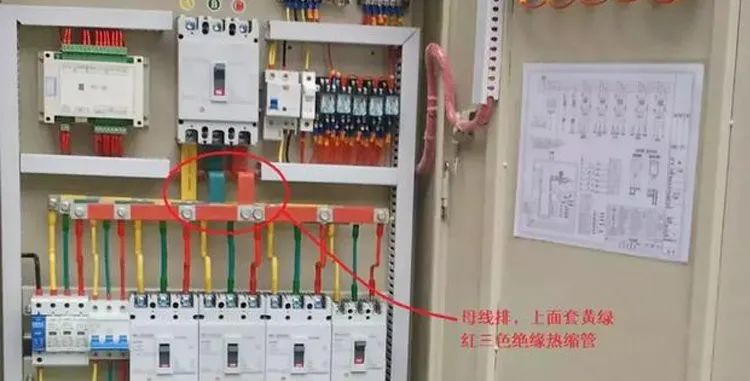

（7）出线回路的母线。有些大型配电箱会做成母线排，小一点的则未必。

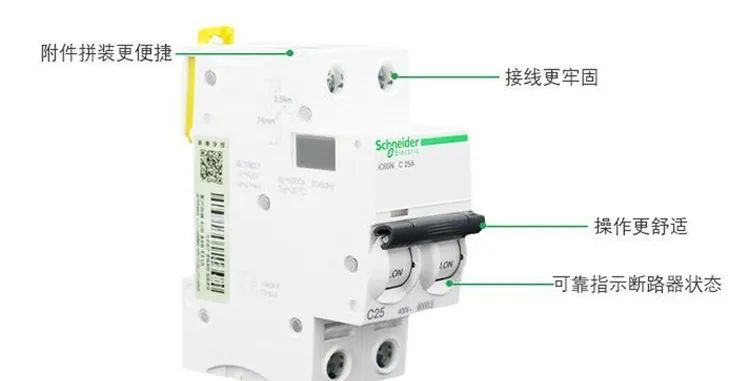

（9）微型漏电断路器与普通断路器相比增加漏电功能；

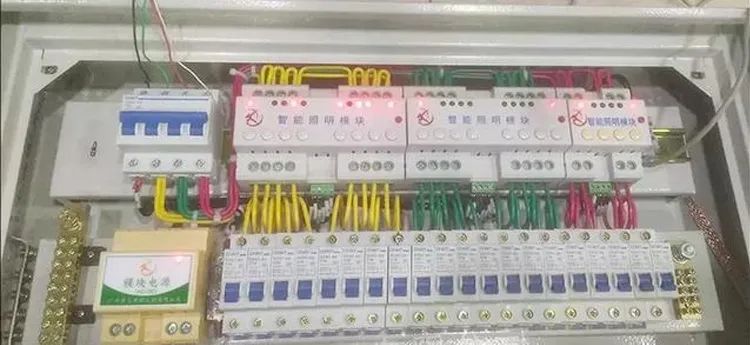

（10）智能照明模块，是智能照明系统的开关模块；

（11）浪涌保护器当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

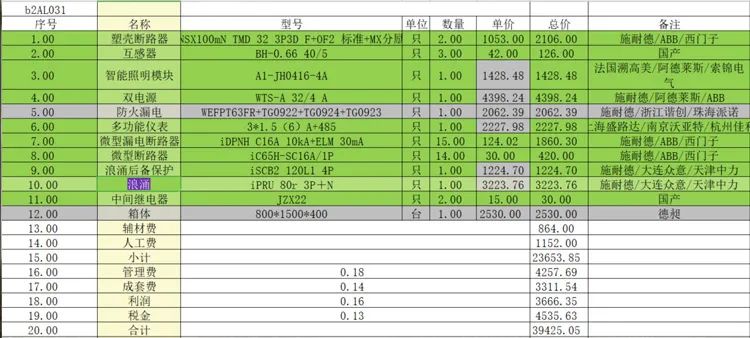

通过以上配电箱元器件的拆解，就可以得出配电箱内主要元器件的大概类型，再根据系统图中的数量及各厂家供应价格，以及一些常用的取费，便能得出一台配电箱的大概费用，配电箱价格体系包括：箱体价格+各元器件价格+辅料+成套安装人工费+管理费+利润+税金等，如下图：

随着工程建设项目使用功能和用电系统逐步增加，配电系统也越来越复杂，在理清以上基本结构和线路的基础上，也需要造价工程师更多的了解市场，才能准确的编制配电系统的价格。
