楼层框架梁纵向钢筋排布规则

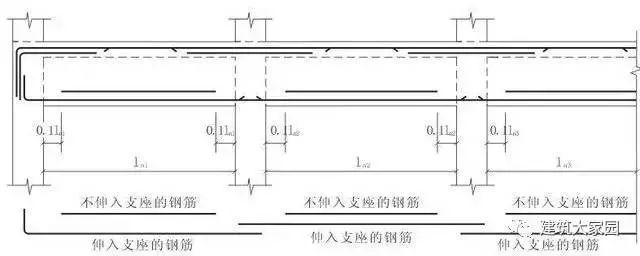

一、二级抗震等级楼层框架梁KL钢筋排布如图所示。
（1）ln为跨度值；ln1为第一跨；ln2为第二跨。
（2）有悬挑端的楼层框架梁，其悬挑部分的钢筋排布见图7.3。
（3）图中hc为柱截面沿框架方向的高度。
（4）laE取值见11G101（现在实行的是16G101图集，但是小编没有去找这图集，一是小编没找到图集找相关的数据，大家需要的话找一下16G101中对应的数据就行，二是16G101图集中也有不少勘误，大家学习一定要注意点。学习这东西都是万变不离其宗，学习方法一定要清楚。）
（5）当梁上部既有通长筋又有架立筋时，其中架立筋的搭接长度为150mm。


楼层框架梁纵向钢筋
屋面框架梁纵向钢筋排布规则

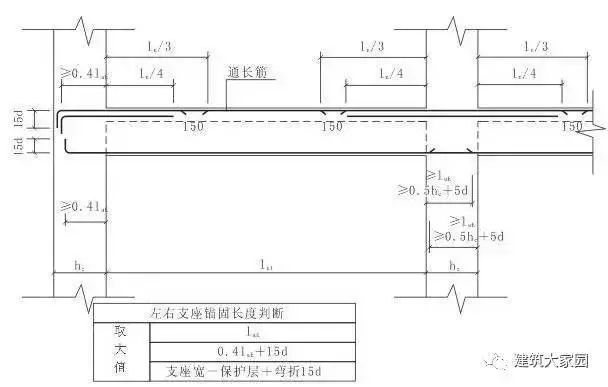

抗震屋面框架梁WKL纵向钢筋排布
（1）laE取值见11G101。
（2）当贯通筋d＞28mm时，应采用机械连接或等强对接焊接长；当d≤28mm时，除按图示位置搭接外，当支座上部纵向钢筋与通长筋直径相同时，也可在lni/3范围内采用一次机械连接或对焊连接或绑扎搭接连接。
（3）当梁纵筋采用绑扎搭接接长时，箍筋应加密。

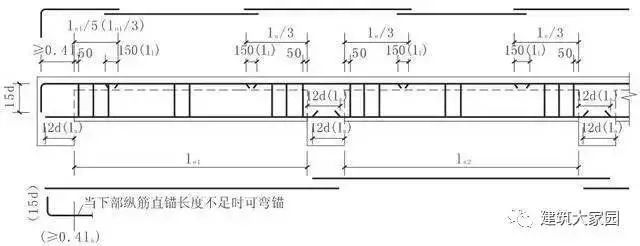

不深入支座的梁下部纵向钢筋排布规则
不深入支座的梁下部纵向钢筋断点位置钢筋排布


注：①本图构造不适用于框支梁。
②深入支座的梁下部纵向钢筋锚固构造见03G101-1P54-59。
中间支座纵向钢筋排布规则
（1）屋面框梁WKL中间支座纵向钢筋排布

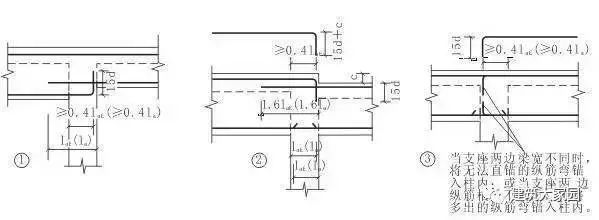

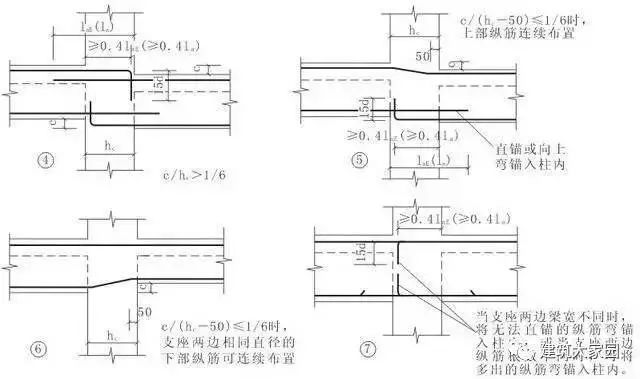

（2）框梁KL中间支座纵向钢筋排布如图所示。


注：(1)括号内为非抗震梁纵筋的锚固长度。
(2)当屋面框架梁为抗震梁，楼层框架梁为一至四级抗震等级时，
梁的下部纵筋在中间支座的水平直锚长度，除应满足本图注明者外，还应满足≥0.5 hc＋5d。
箍筋、附加箍筋、吊筋等钢筋排布规则
一级抗震等级框架梁KL、WKL箍筋钢筋排布

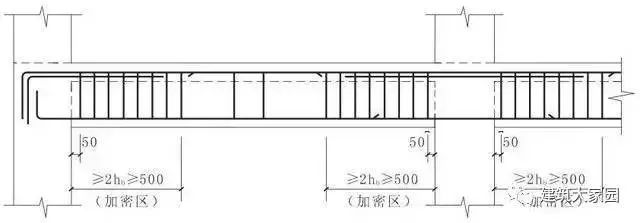

KL、WKL箍筋钢筋


箍筋起始位置

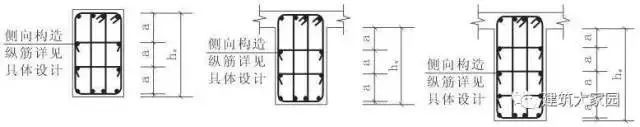

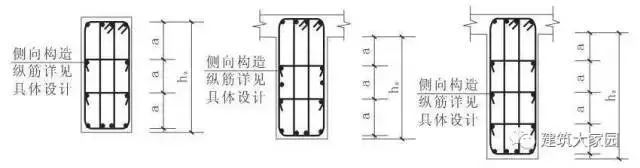

梁侧面纵向构造筋和拉筋
注：
①hb为梁截面高度，hw为板下梁净高。
②当箍筋为多肢复合箍时，应采用大箍套小箍的形式。
③当hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造筋；纵向构造筋间距a≤200mm。
④梁侧面构造筋和受扭纵筋的搭接与锚固长度见03G1011P24注（1）与注（2）。
⑤当梁宽≤350mm时，拉筋直径为6mm；梁宽＞350mm时，拉筋直径为8mm；拉筋间距为非加密区箍筋间距的两倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。
⑥箍筋及拉筋弯钩构造见03G1011P35。

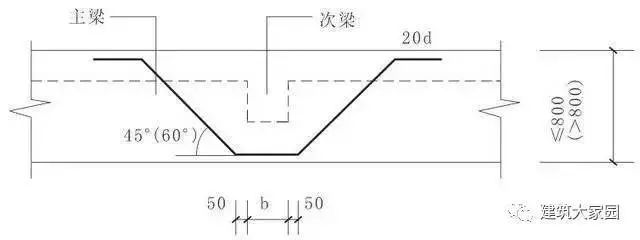

（2）附加吊筋的钢筋排布


配筋排布规则
（1）非框架梁L配筋的钢筋排布


（2）梁侧面纵向构造筋和拉筋的钢筋排布

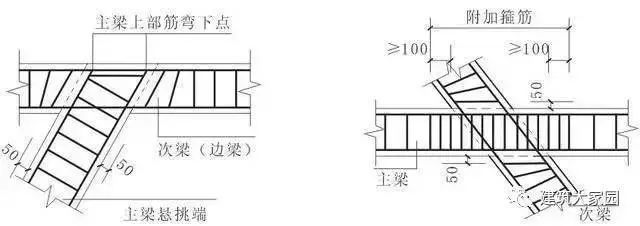

（3）主次梁斜交箍筋的钢筋排布


注：
①当端支座为柱、剪力墙、框支梁或深梁时，梁端部上部筋取ln/3，ln为相邻左右两跨中跨度较大一跨的跨度值。

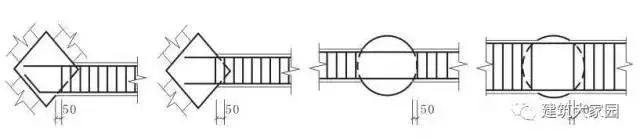

②梁端与柱斜交，或与圆柱相交时的箍筋起始位置见03G 1011P63。
③当弧形非框架梁的上部设有抗扭筋，其直径＞28mm时，应采用机械连接或焊接接长，其要求见具体工程设计说明；当直径≤28mm时，除按图示位置搭接外，也可在跨中lni/3范围内采用一次搭接接长。
④弧形非框架梁的箍筋间距沿梁凸面线度量。
⑤纵筋在端支座伸至对边后再弯锚。
⑥梁下部肋形钢筋的直锚长度见图注，当为光面钢筋时，直锚长度为15d。

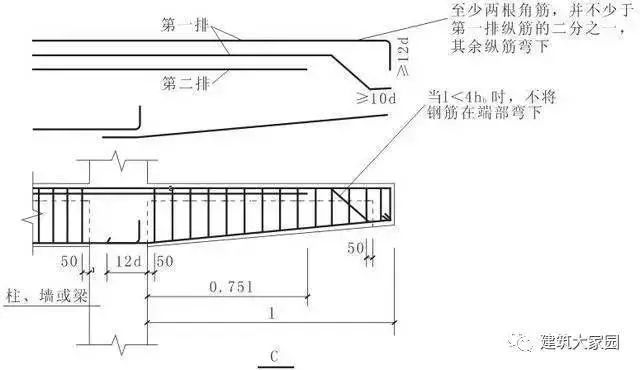

（4）各类梁的悬挑端配筋的钢筋排布


注：
①当纯悬挑梁的纵向钢筋直锚长度≥la且≥0.5hc＋5d时，可不必往下弯锚；当直锚伸至对边仍不足la时，则应按图示弯锚；当直锚伸至对边仍不足0.4la时，则应采用较小直径的钢筋。
②当悬臂梁由屋面框架梁延伸出来时，其配筋构造应由设计者补充。
③当梁上部设有第三排钢筋时，其延伸长度应由设计者注明。
④梁下部肋形钢筋锚长为12d；当为光面钢筋时，其锚长为15d。
