管道概述

工业管道是指用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。通常,流体经鼓风机、压缩机、泵和锅炉等增压后,从管道的高压处流向低压处,也可利用流体自身的压力或重力输送。管道的用途很广泛,主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。

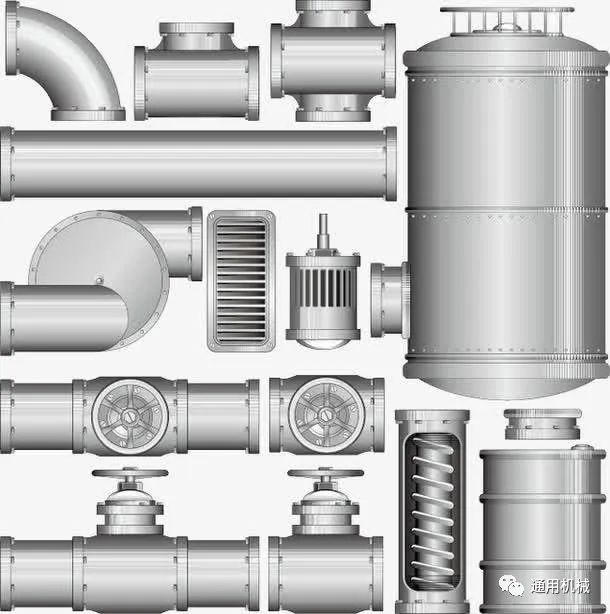

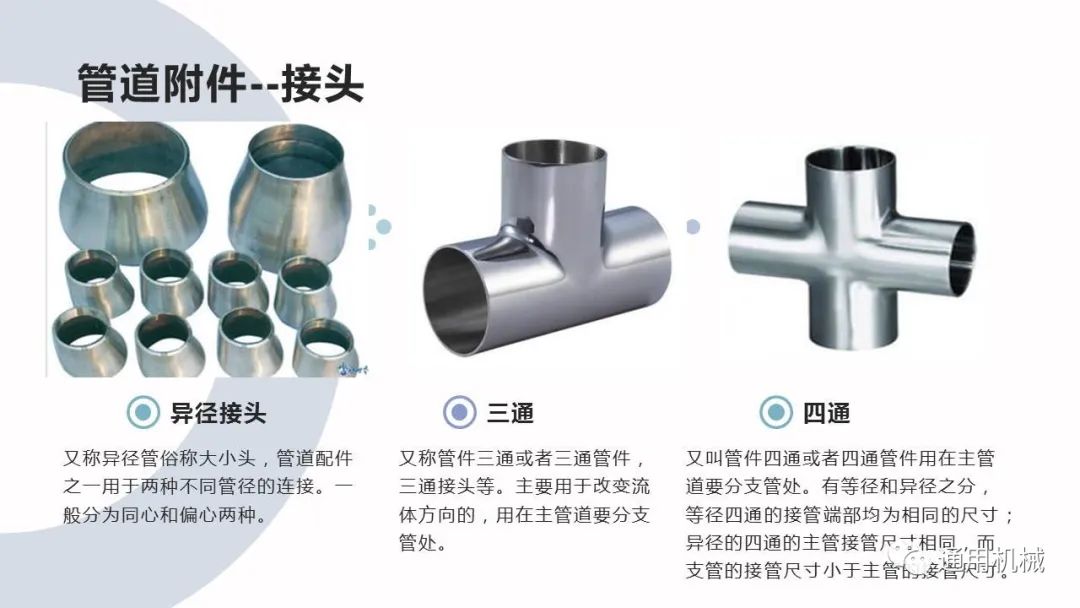

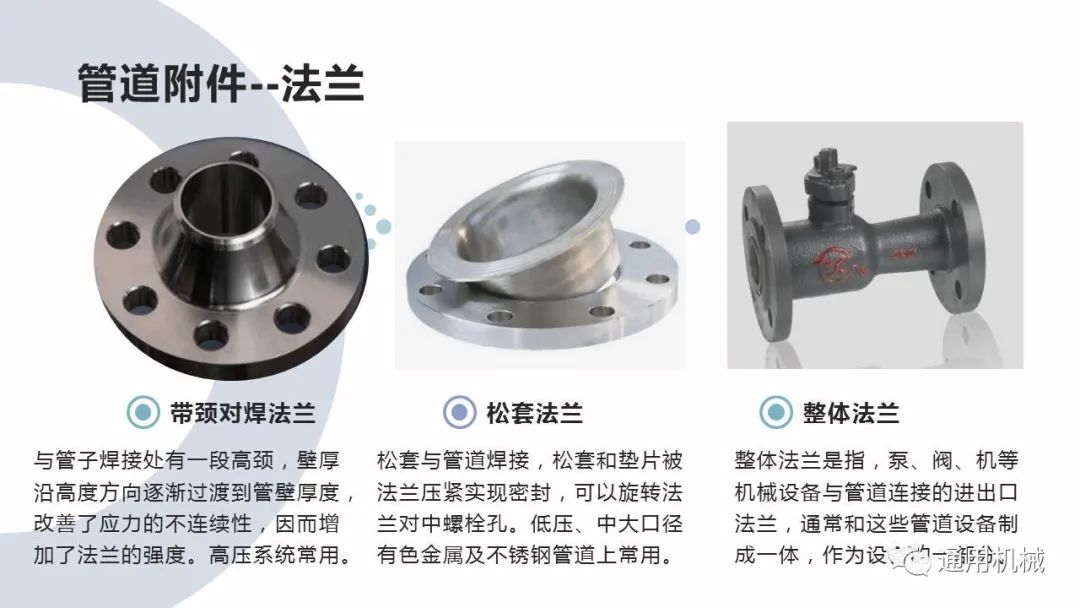

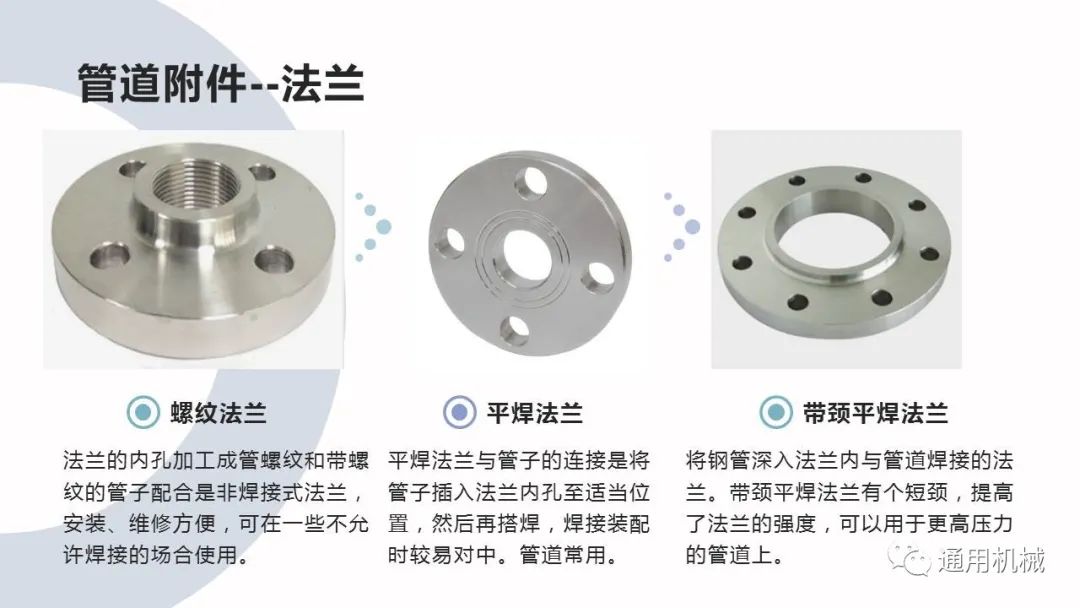

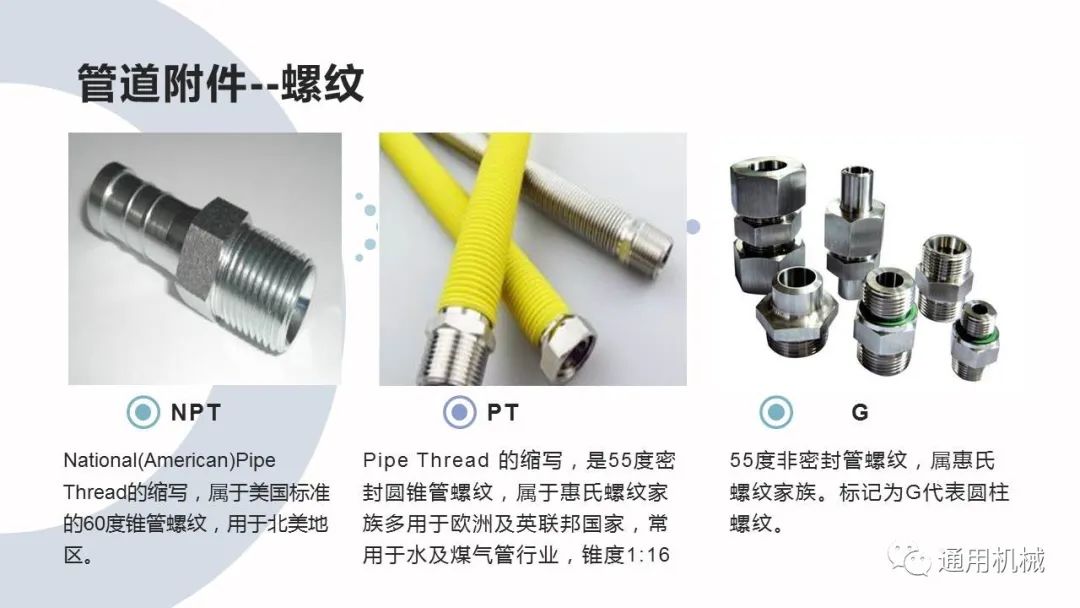

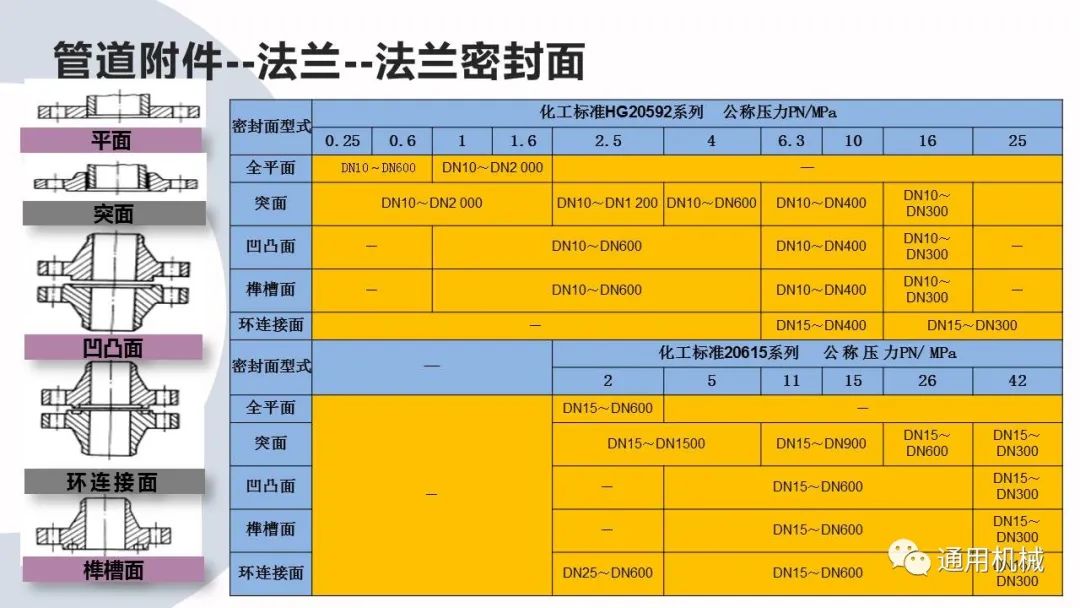

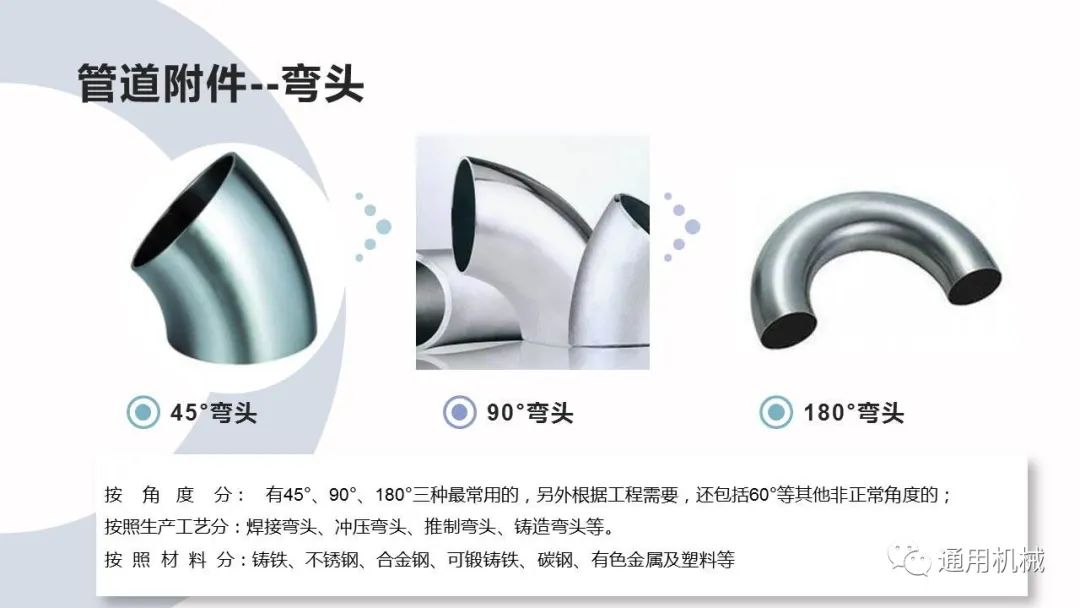

压力管道是指所有承受内压或外压的管道,无论其管内介质如何。压力管道是管道中的一部分,管道是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的,由管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件组成的装配总成。

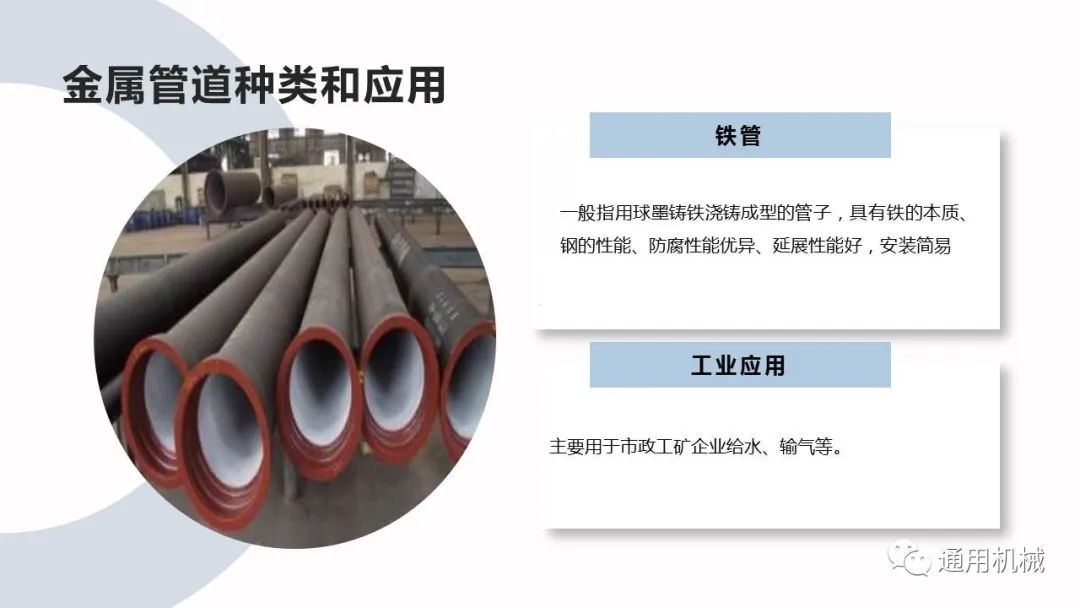

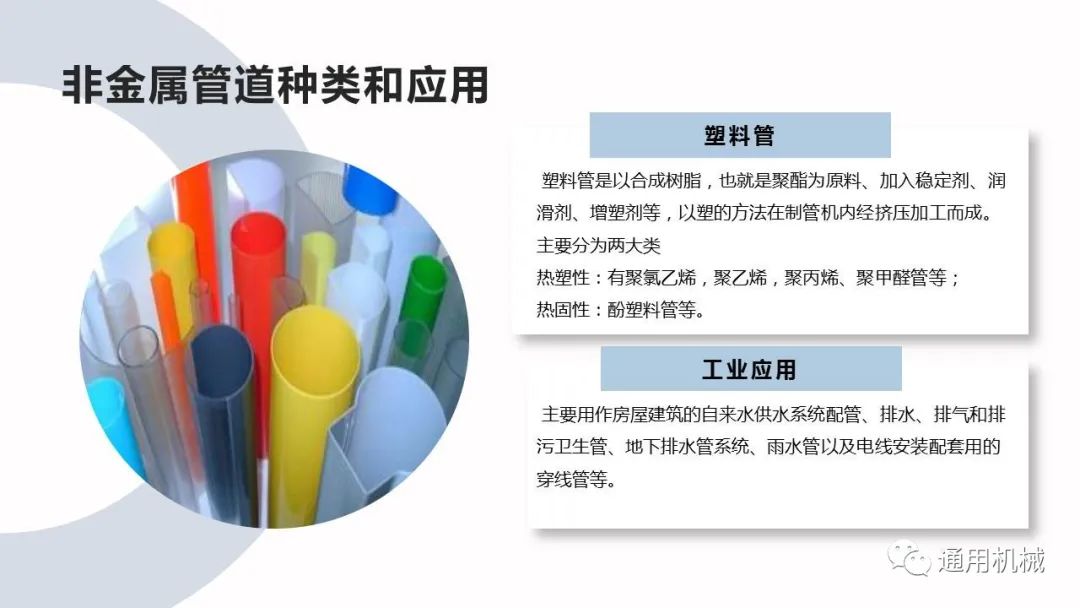

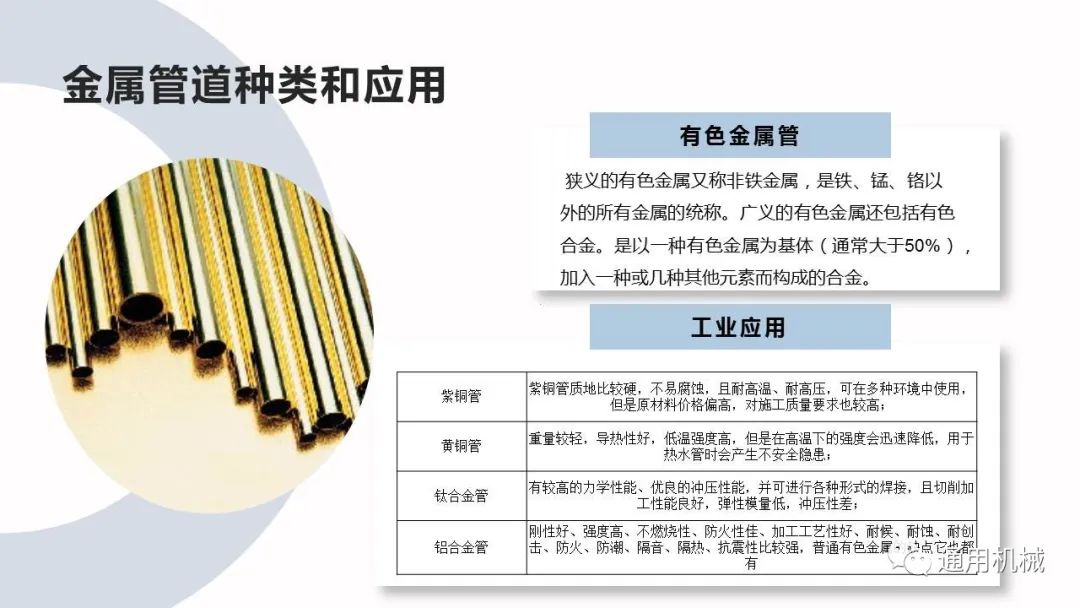

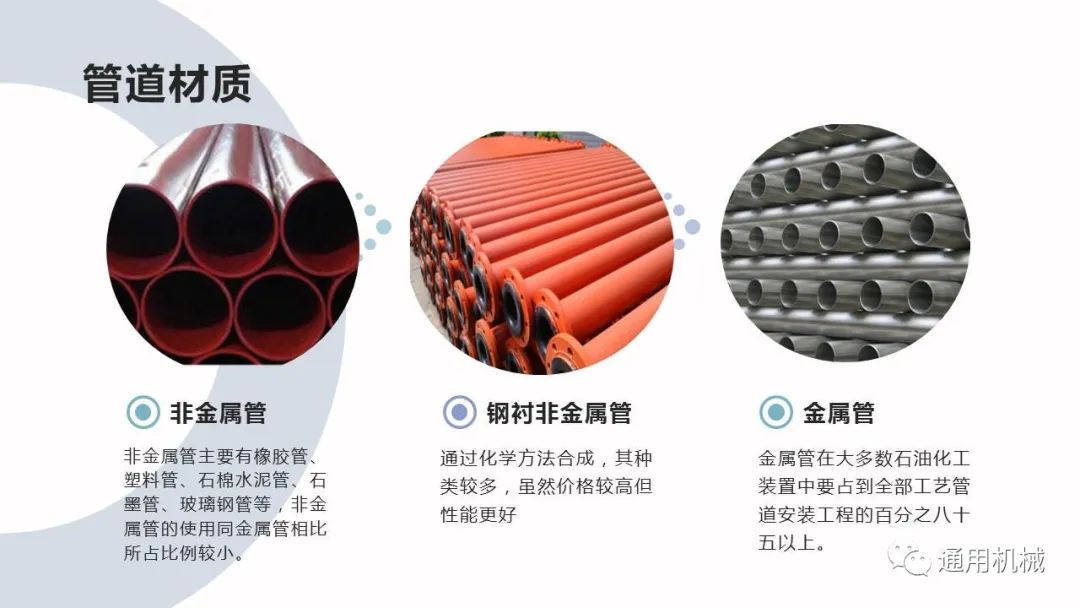

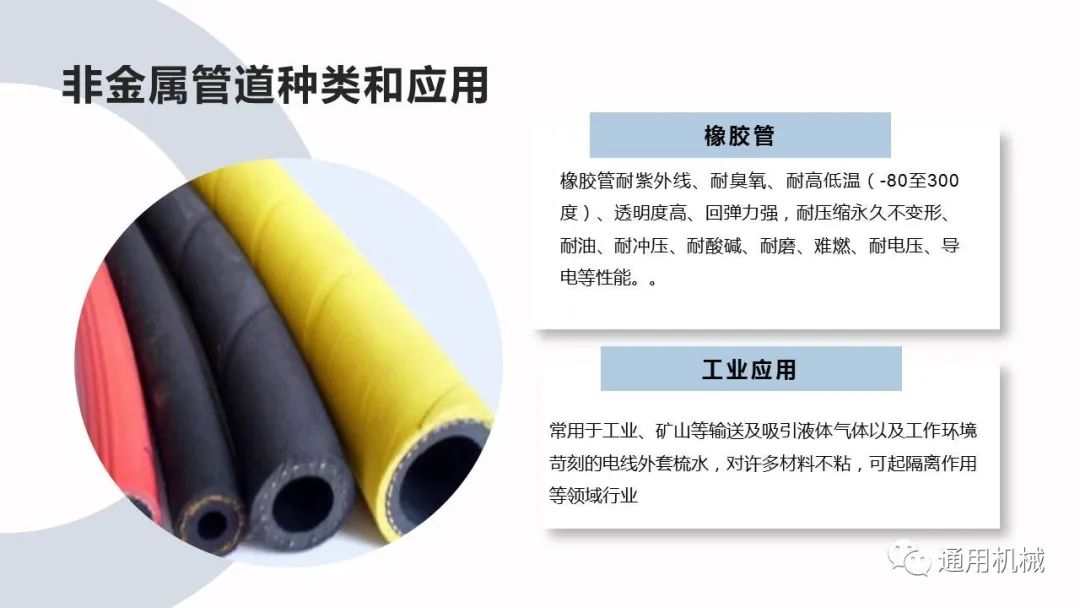

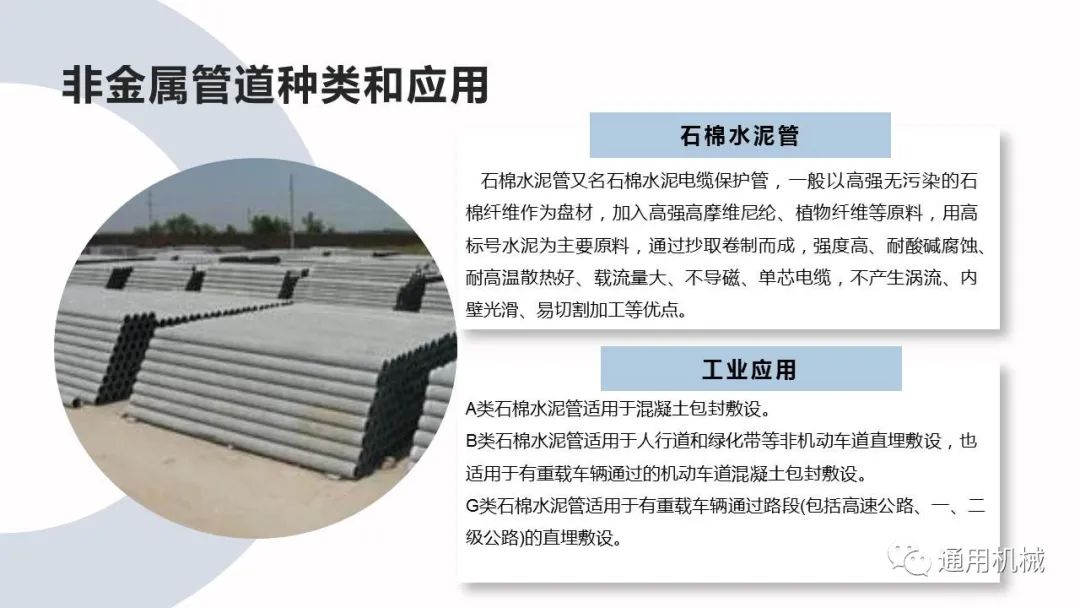

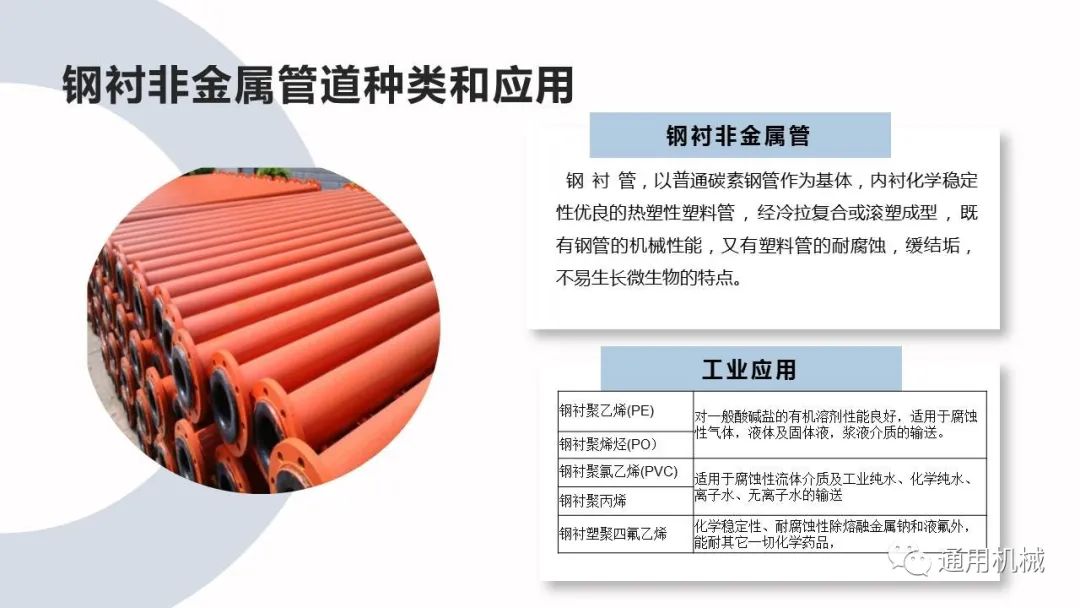

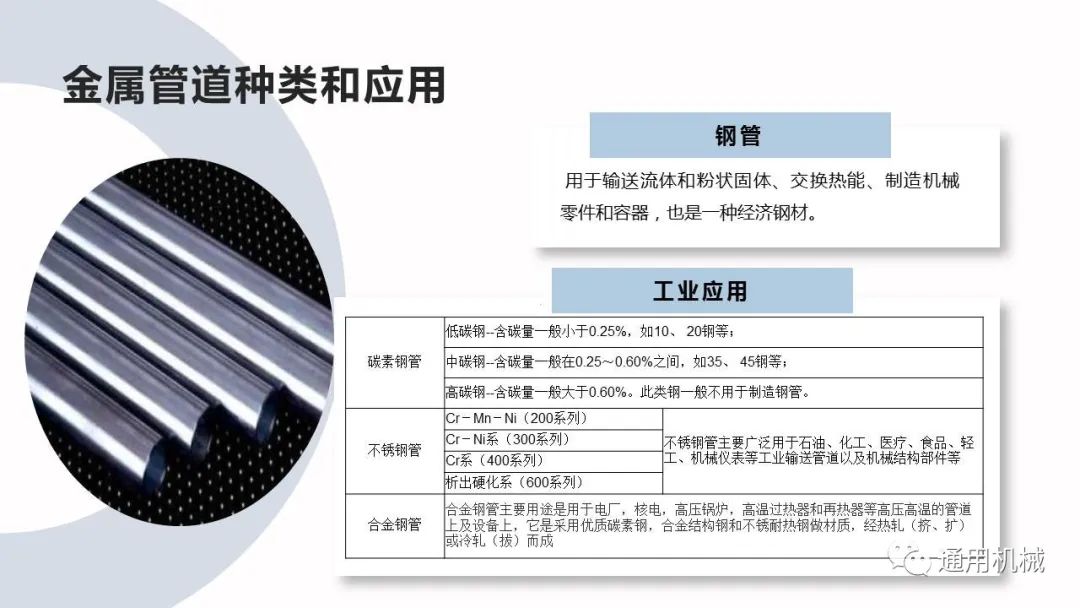

按材料分类:金属管道和非金属管道。

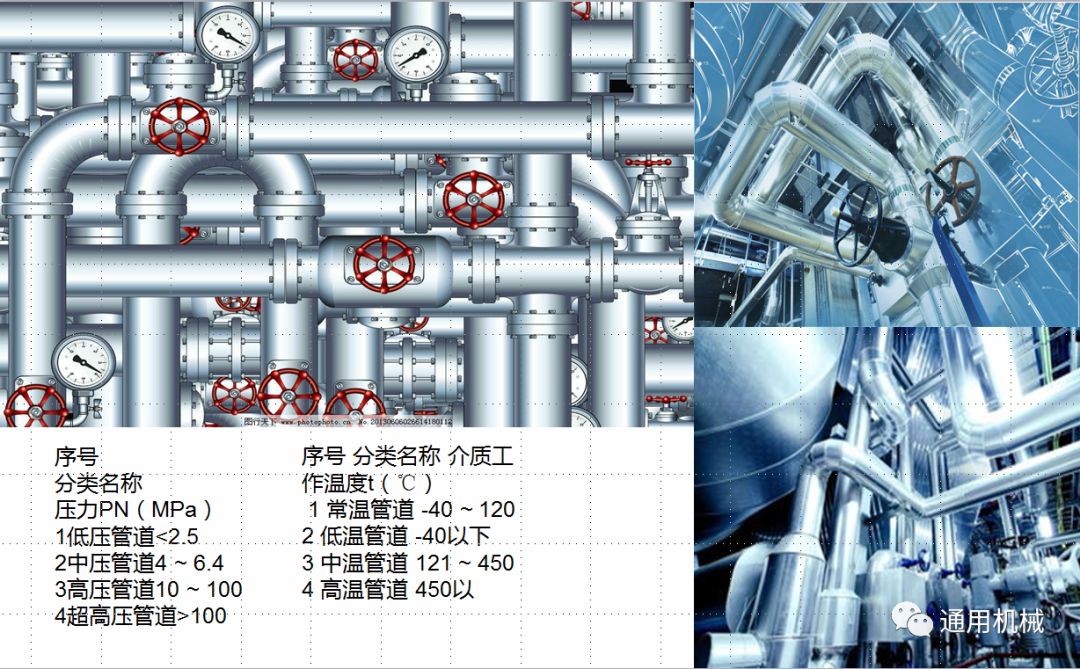

按压力分类:真空管道、低压管道、高压管道、超高压管道。
按温度分类:低温管道、常温管道、中温和高温管道。

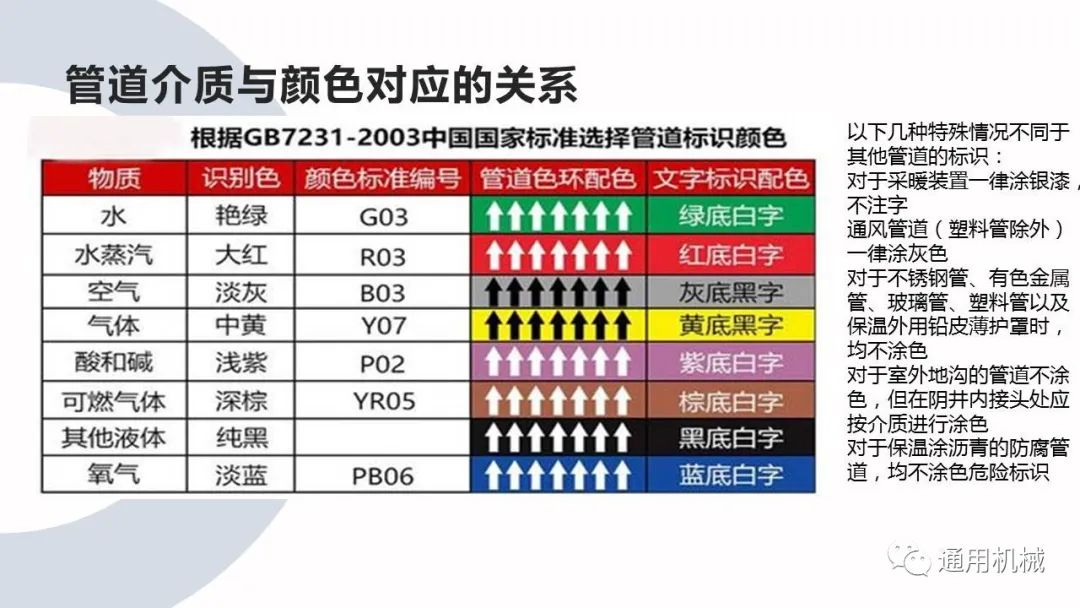

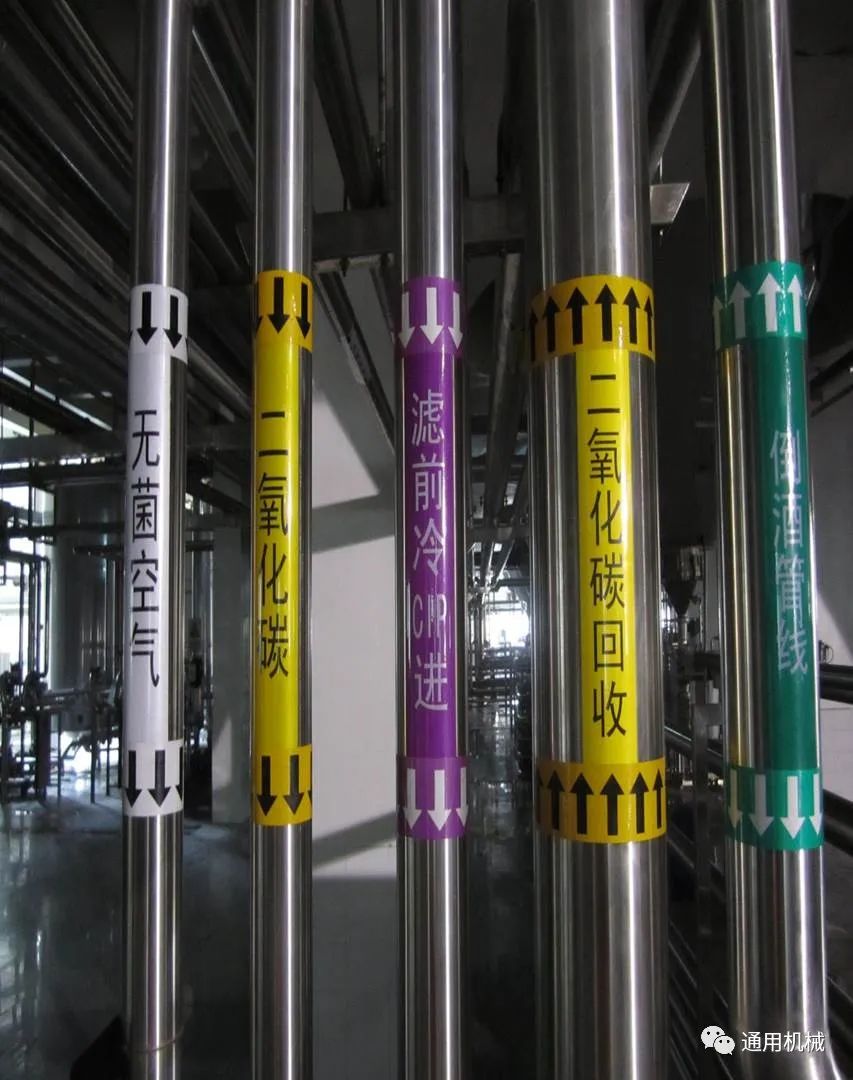

按介质分类:给排水管道、压缩空气管道、氢气管道、氧气管道、乙炔管道、热力管道、燃气管道、燃油管道、剧毒流体管道、有毒流体管道、酸碱管道、锅炉管道、制冷管道、净化纯气管道、纯水管道。

工业管道规格



什么是英寸":什么是英寸":


英寸(")是美洲体系的常用规格单位,如钢管、阀门、法兰、弯头、泵、三通等,如规格是10"。
英寸(inch,缩写为in.)在荷兰语中的本意是大拇指,一英寸就是一节大拇指的长度。当然人的大拇指的长度也是长短不一的。14世纪时,英皇爱德华二世颁布了“标准合法英寸”。
其规定为:从大麦穗中间选择三粒最大的麦粒并依次排成一行的长度就是一英寸。

1"=2.54cm=25.4mm

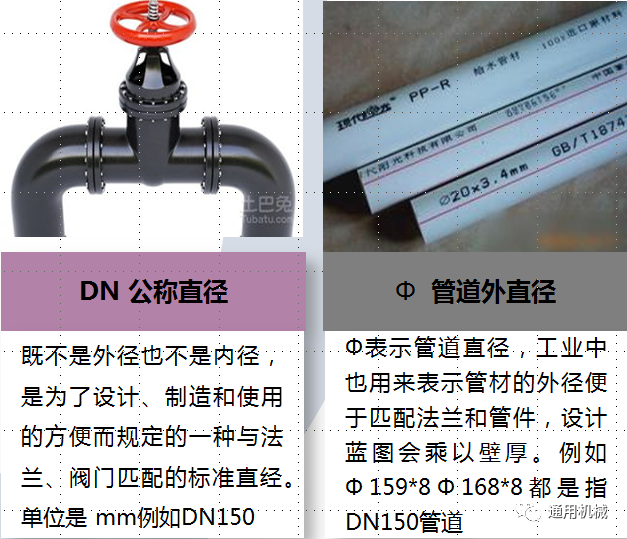

什么是DN:

DN是中国与欧洲体系常用的规格单位,同样是标识管道、阀门、法兰、管件、泵类的规格,如DN250。

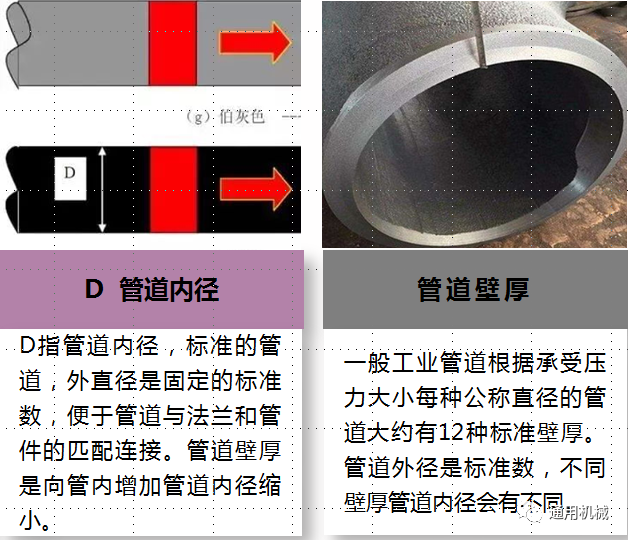

DN是指管道的公称直径(也称为公称通径),注意:这既不是外径也不是内径,是外径与内径的平均值,称平均内径。


什么是Φ:

Φ是一个通用的单位,所指的是管道和或弯头、圆钢等材料的外径尺寸,也可以说是直径,如Φ609.6mm 指的就是外径为直径609.6mm。
现在我们搞清楚了这三个单位分别代表的意义,那么他们之间有什么联系呢?

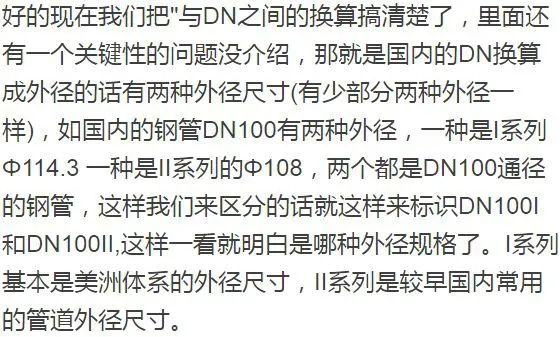

首先"与DN标示的意思差不多,基本都为公称通径的意思,标示这个规格的大小,Φ是将两者结合起来。

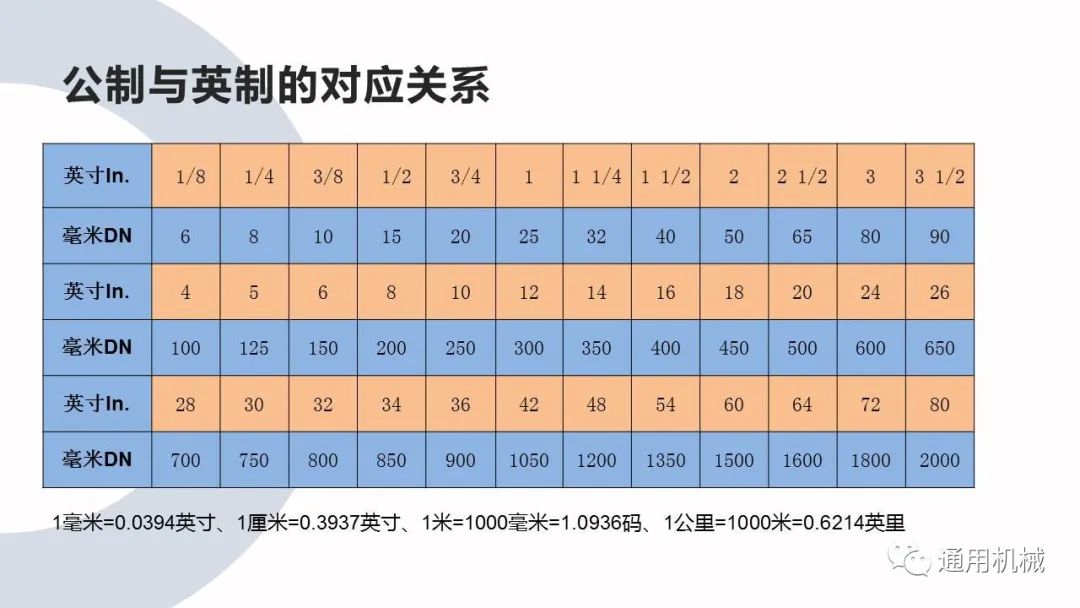

举例说明:如一根钢管是DN600规格的,一个同样的钢管用英寸标识的话就成了24",两者之间有什么联系吗?
答案是有的!一般的英寸是整数的直接乘以25即等于DN,如1"*25=DN25 2"*25=50 4"*25=DN100等。

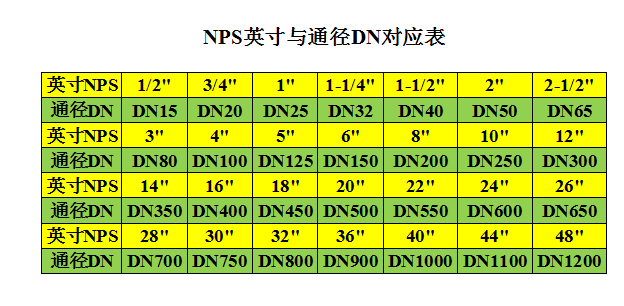

当然也有不一样的如3"*25=75这样四舍五入即DN80 还有一些带分号或小数点的英寸如1/2" 3/4" 1-1/4" 1-1/2" 2-1/2" 3-1/2"等,这些就不能那样算了,不过算也大致差不多,基本都是规定值:

1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
3-1/2"=DN90

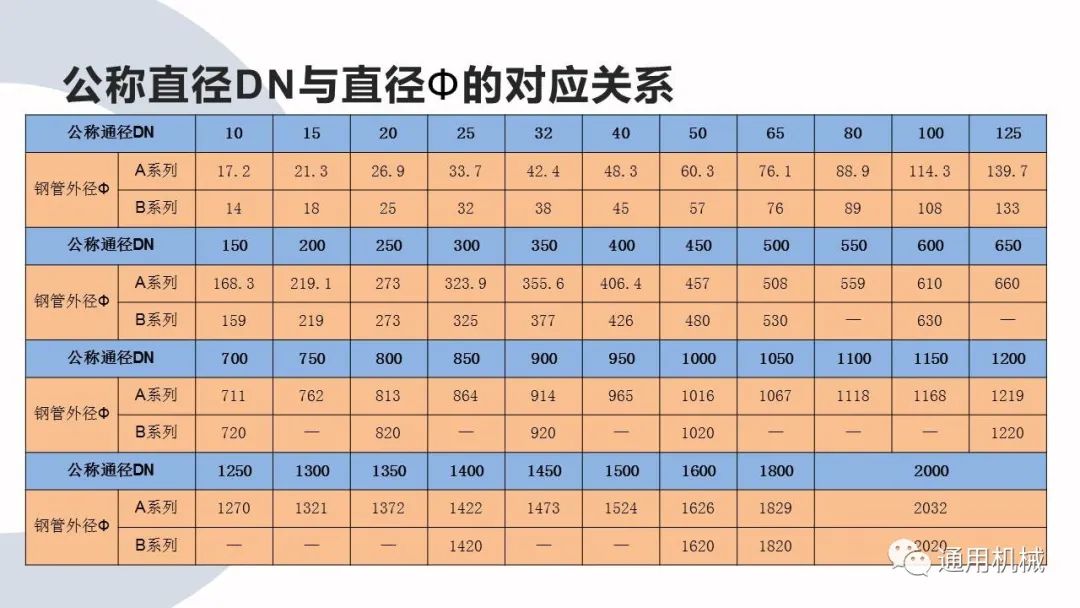

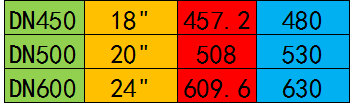

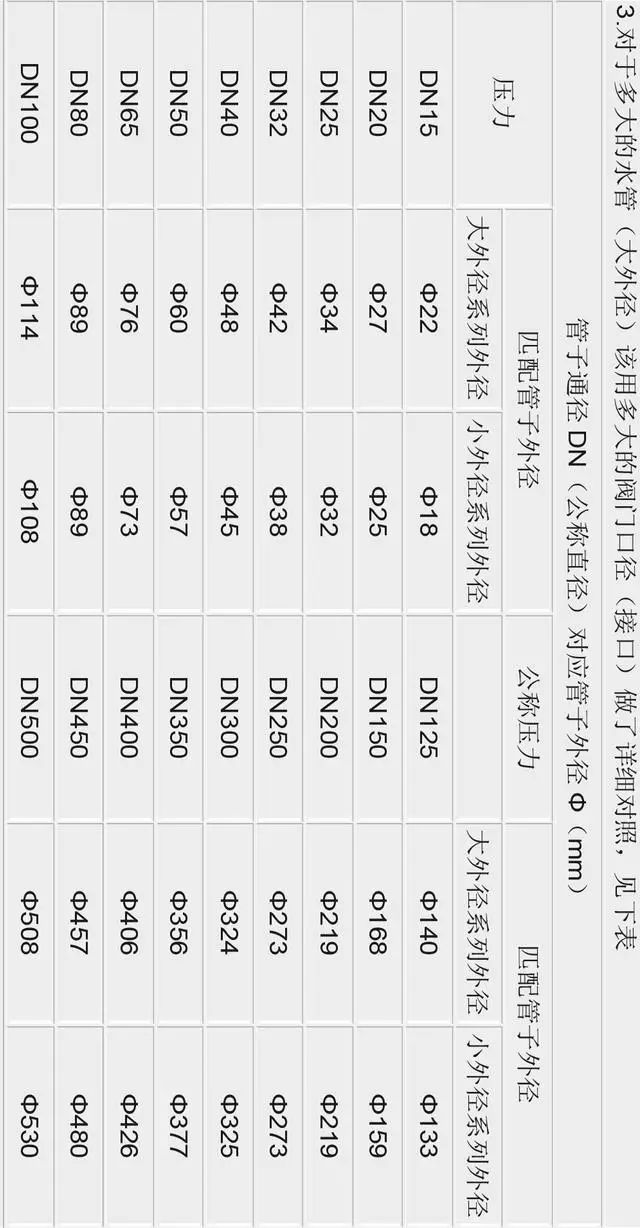

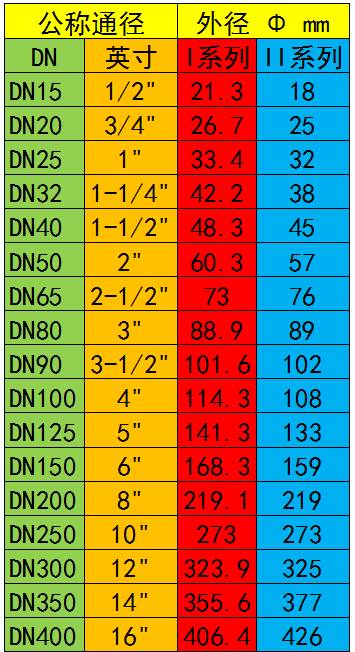

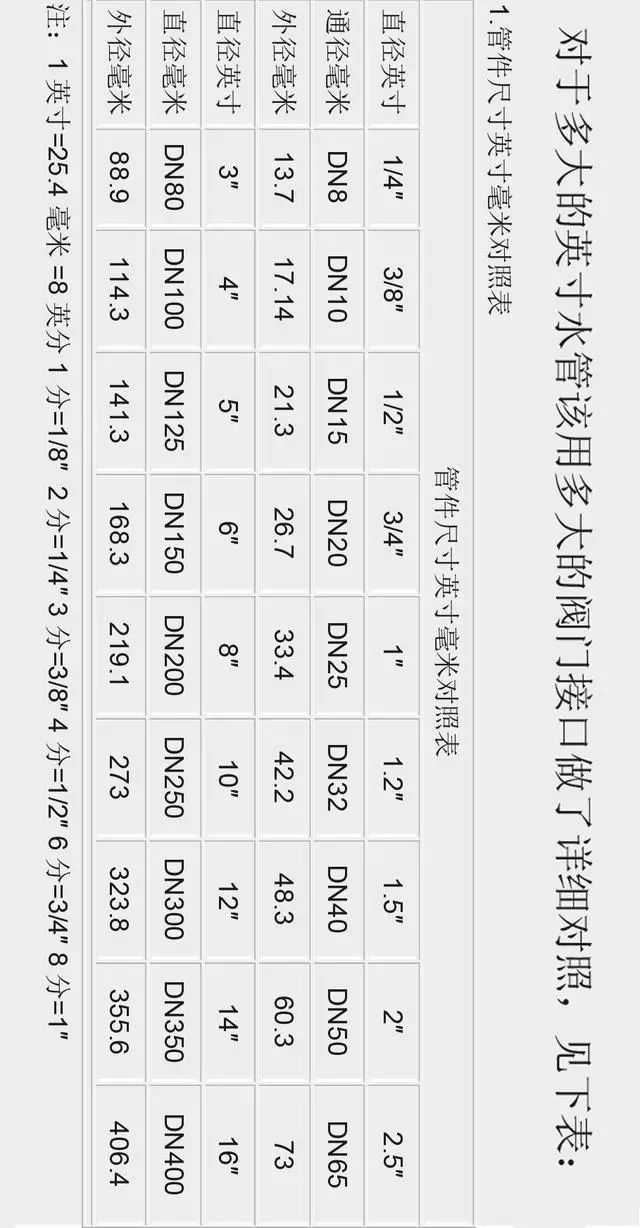

管径与阀门通径的英寸、DN、尺寸对照表

自己看一目了然,发客户看简单省事。

管径的表达方式

一、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50)。
二、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示(如De108×4、De159×4.5等);对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如Φ108×4,ф可省略。
三、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等)。
四、塑料管材,管径宜按产品标准的方法表示。
五、当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。
其它说明

公称直径(nominal diameter),又称平均外径(mean outside diameter)。为了使管子、管件连接尺寸统一,采用DN表示其公称直径(也称公称口径、公称通径)。
因为单位有公制(mm)及英制(inch)的区分,所以有下列的称呼方法。
一. 以公制(mm)为基准,称 DN (metric unit)
二. 以英制(inch)为基准,称NB(inch unit)
三. DN (nominal diameter) NB (nominal bore) OD (outside diameter)
四. 【例】 镀锌钢管DN50,sch 20 镀锌钢管NB2”,sch 20

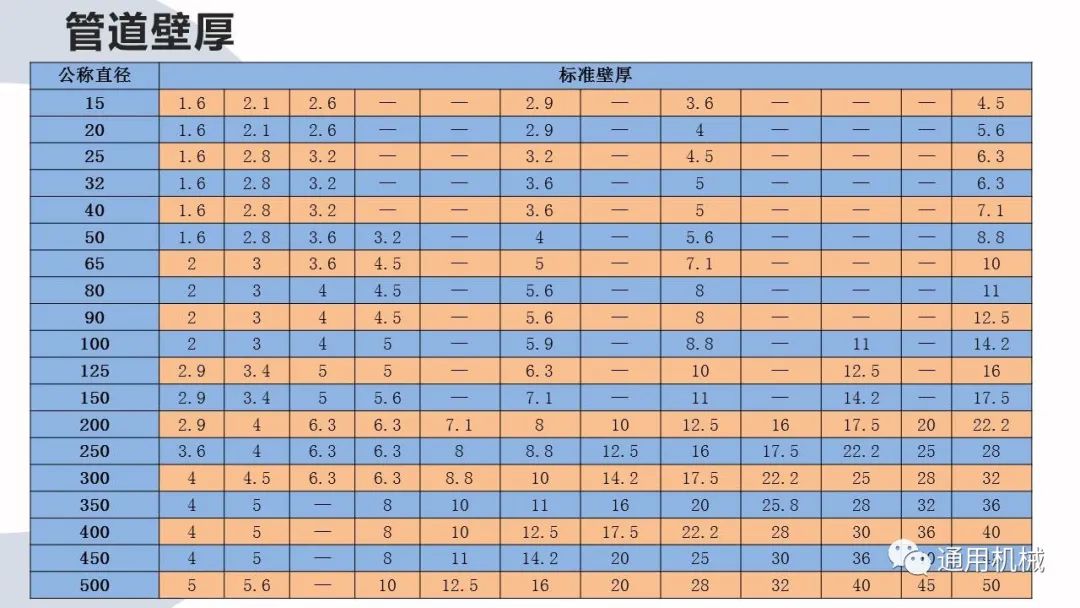

注:管子标号(Sch.)并不是壁厚,是壁厚系列。实际的壁厚,同一管径,在不同的管子号中其厚度各异。
1938年美国国家应用标准协会ANSIB36.10(焊接和无缝钢管)标准所规定:管子表号(Sch.)是设计压力与设计温度下材料的允许用应力的比值乘以1000,并经圆整后的数值。
ISO公制标示 ( ISO metric dimension size ) 以Da表示 PVC管,ABS管外径 。以De表示 PP管,PE管外径 。
例如:
外径63mm的塑料管之公制标示 ( mm dimension size ) 为:Da63 ,是针对PVC管,ABS管而言的。
新型材料和塑料管用de,注意是小写的哦。
Dn主要用在铸铁管、镀锌钢管和钢塑复合管上。另外Dn100等同于de110,Dn150等同于de160的管径。
