顶管施工是如何进行的呢？下面，用最通俗易懂的方式给大家“涨姿势”！

顶管施工可不是件简单的事情哦！因为管线一般是在地下，所以我们还要充分了解地下世界。地下一般是由很复杂的岩土构成的。

可是我们没有透视眼，怎样弄清楚地下的情况呢？这时就要依靠工程地质勘察了。

钻孔取样勘探

使用地质钻机在地表下钻出深深的孔，然后用空心钻头将岩土样带出地面进行取样分析。一般钻孔间距为几十米，遇到地下溶洞、孤石等复杂地质，钻孔间距缩减为几米。

静力触探

指利用压力装置将有触探头的触探杆压入试验土层，通过量测系统测土的贯入阻力，可确定土的某些基本物理力学特性，如土的变形模量、土的容许承载力等。

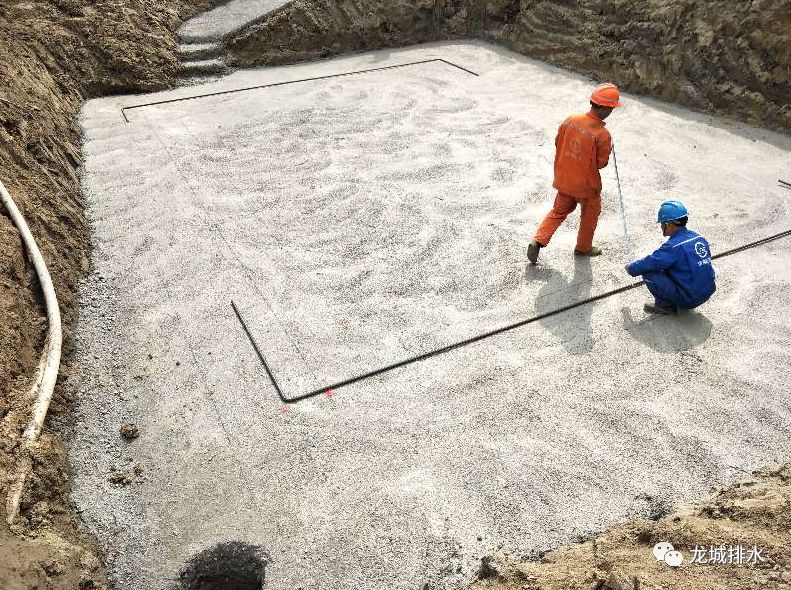

施工地点尽量设在空旷区，不占用综合管线管位。

开挖前，需要处理影响施工的建筑、绿化和管线，以减少施工时对交通出行的影响。

A、绿化迁移

施工范围内的绿色植物，需要进行迁移，在施工完成后进行恢复。

B、交通疏解

为保障交通顺畅，原道路进行拓宽或改道，以保障车辆和行人正常通行。施工完成后再进行道路恢复。

C、管线迁改

城市地下埋藏了错综复杂的管线，如电力、通信、燃气、自来水管道等，在施工前需要进行保护或迁改。

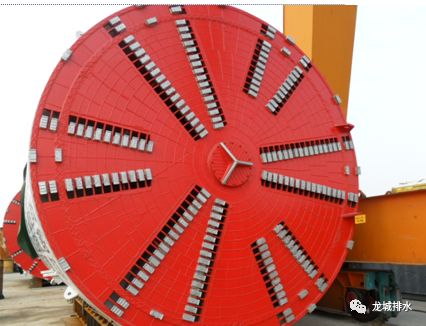

顶管的钻洞神器称之为“顶管机”，它可以像穿山甲一般在地底下畅通无阻！

这种非常特殊的机器，就叫做顶管机。

Step1

制管厂将管材预制好，运送到施工现场

Step2

通过吊车，将管道吊入工作井

Step3

管道就位

Step4

顶管机顶进

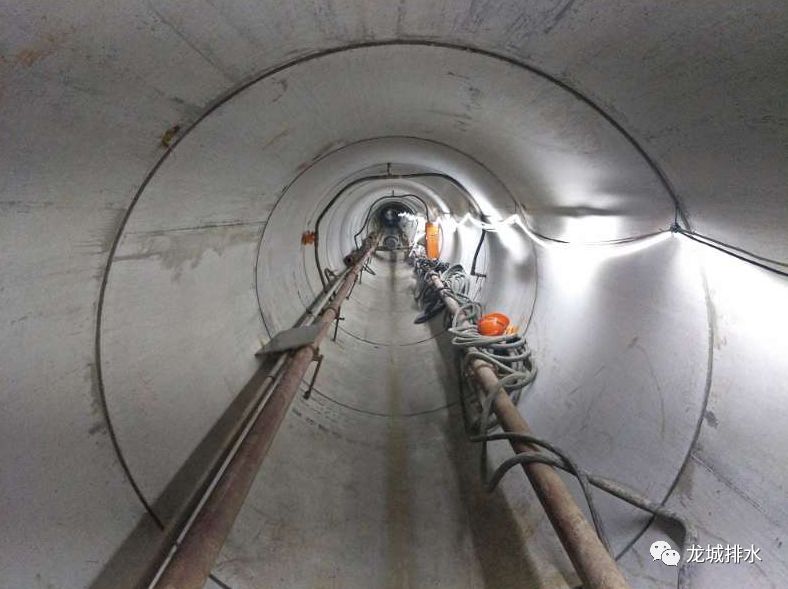

顶管机就像一只“钢铁穿山甲”，它顶进的地方，长长的管道就完成了。

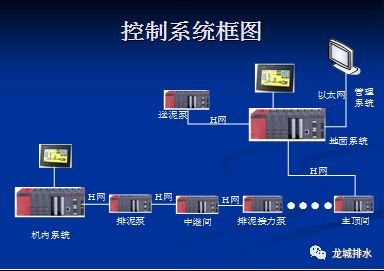

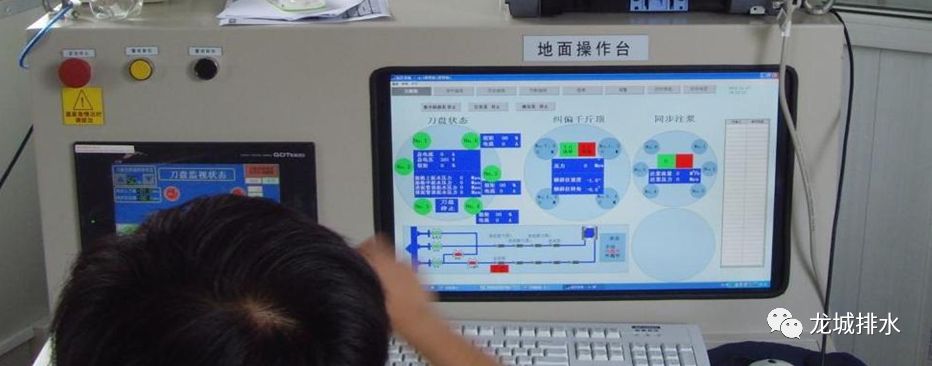

A、控制室

控制顶管机顶力、顶进速度、顶进方向、顶进压力等掘进参数的操作室。

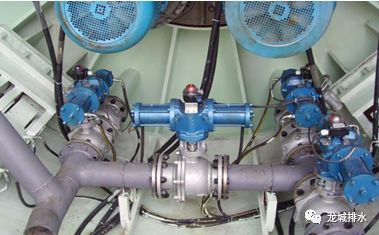

B、进水排泥系统

主要由进水阀、排泥阀、旁通阀和管路组成。该系统将刀盘切削下来的泥土通过高压水流化成泥浆后，通过泥浆管道输送至地面，经沉淀后，运送至指定地点处理。

C、管道安装

管道就位后，安放止水橡胶圈，每节管道长度一般为2-2.5m。

顶管机在漆黑的地下顶进会迷路吗？

当然不会，先进的顶管机安装了高精度的测量系统，能够动态确定当前位置，操作人员可及时调整顶进状态，使顶管机沿着正确的方向掘进。

地下有各种各样的障碍

上软下硬地层

当遇到上面软弱、下面坚硬的地层时，由于受力不均，易造成刀盘损坏及地面塌方，需要谨慎推进或提前处理。

有毒有害气体

遇到地下有毒有害气体，需小心检测，排出后方可施工。

顶管机施工时，除了要解决地下的难题，也要保护地面上的建筑，如房屋、高速、高铁等。

下穿高铁

顶管机在穿越高铁时要求很高，为防止地面沉降而影响线路运输，需对隧道上方地层进行加固。

重要管线保护

王家塘泵站出水管道需要穿过中石油、西气东输的管线，为了不与重要管线交叉，在精准勘探、测量后，将管道埋深再下降5米，确保与重要管线保持3米以上的安全距离，并同步准备了应急预案等系列保护措施。
