柱、梁、墙、板模板支撑高度超过3.6米时,施工难度会增加，人材机会降效，必要时还需要考虑特殊措施。所以工程造价中就有了超高模板费用项。现在市场上的计量软件均实现了自动抓取层高信息，自动计算模板超高工程量，但在利用软件计算超高模板时，软件默认的计算设置还需要根据具体项目的特点进行必要的调整，否则很容易出现工程量偏差的问题。

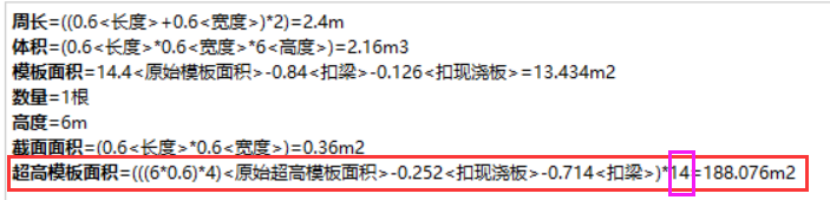

最近，询匠实施了一个云南项目，26层的住宅（底层带商业），只有首层和出屋面机房层有超高，其他二十几层层高都是2.9米没有超高。建模完成进行复核时，检查模型构件均正确，但发现框柱的超高模板量异常大，模板面积900多平米，而超高模板面积竟然计算出6700多平米，见下图，小编也着实吓了一跳，为何柱的超高模板面积会计算出那么多量呢？

该柱的底面标高，编制人并没有调整过设置，但软件为什么要这样计算呢？

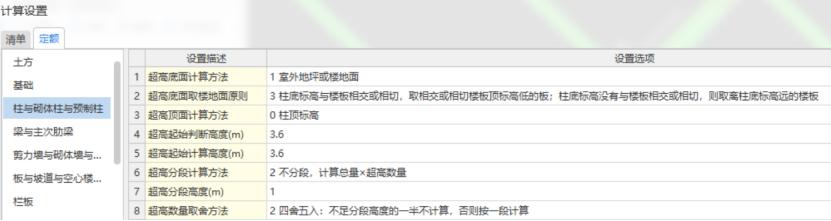

小编进一步查看了软件的计算设置，原来软件中超高模板的计算和下面这些计算设置有关。

一、超高起始判断高度和超高起始计算高度

超高起始判断高度和超高起始计算高度，这两个设置是判断模板是否超高，以及超高的起始计算位置 ，需要编制人根据项目所在地定额要求来填写，比如云南2013定额中规定“柱、梁、墙、板的模板支撑高度是按3.6米以内编制的，高度超过3.6米时，超过部分的工程量另按模板支撑超高项目计算”，即以3.6米为界线判断超高，3.6米以上计算超高模板。大部分地区定额规定均为按3.6米为计算超高边界。

二、超高分段高度和超高数量取舍方法

定额（云南）中规定，“模板支撑超高高度不小于0.5m，且不大于1m时，按每增1m定额计算，超高高度小于0.5m时舍去不计”，故超高分段高度为1米一个分段，本案例中首层商业部分的柱为6米高，即计算两个分段。

第一种，选项“0 舍去：不足分段高度不计算”，即不足分段高度1米时舍去不计分段；

第二种，选项“1 进一：不足分段高度按一段计算”，即不足分段高度1米时按一个分段计算；

第三种，选项“2 四舍五入：不足分段高度的一半不计算，否则按一段计算 ”，即分段高度小于0.5m时舍去不计算，0.5m~1m时按一个分段计入。

根据定额规定，本项目显然选项2更符合该定额要求。

三、超高底面计算方法

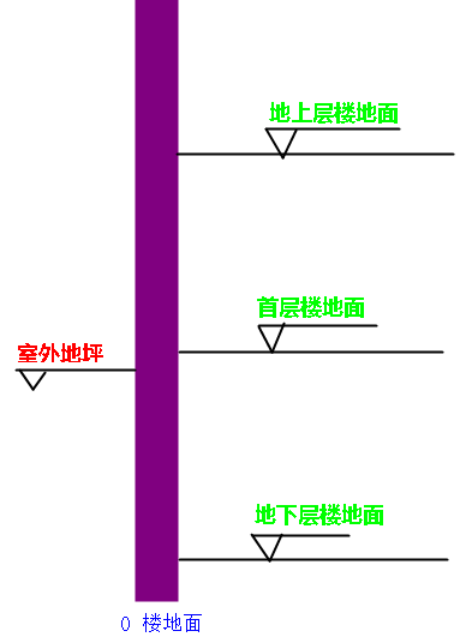

超高底面需要考虑两种情况，一种是有地下室，另一种是没有地下室。软件中也提供了3中选择设置。

第一种，选项“0 楼地面”。选择本选项后，软件就不再考虑有没有地下室，每层超高的柱底面都按当前层楼面计算。

第二种，选项“1 室外地坪或楼地面”，即有地下室顶板时，各层柱超高底面均找当前层楼地面；无地下室顶板时，首层柱超高底面找室外地坪，其他层柱找当前层楼地面。

第三种，选项“2 有地下室按楼地面，无地下室按室外地坪或楼地面”，即有地下室时按右图找楼地面计算，无地下室首层找室外地坪，其他层找当前层楼地面计算。

四、超高底面取楼地面原则

超高底面取楼地面原则，软件提供给了5个选项，除选项“0 取当前楼层的层底标高”比较好理解外，其他四个选项说的都是柱底楼板有错标高的几种场景，通过文字不太好理解，结合图片辅助理解。

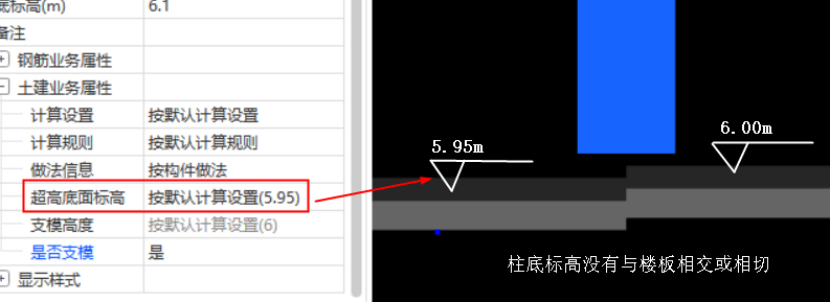

选项“1 柱底标高与楼板相交或相切，取相交或相切楼板顶标高高的板；柱底标高没有与楼板相交或相切，则取离柱底标高远的楼板”

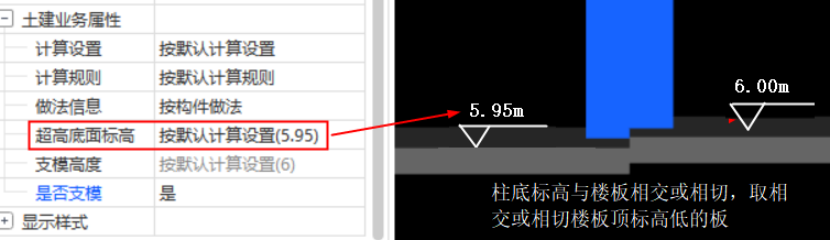

选项“3 柱底标高与楼板相交或相切，取相交或相切楼板顶标高低的板；柱底标高没有与楼板相交或相切，则取离柱底标高远的楼板”

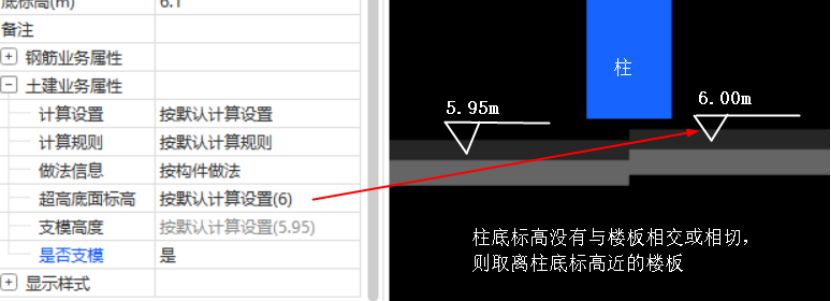

选项“4 柱底标高与楼板相交或相切，取相交或相切楼板顶标高低的板；柱底标高没有与楼板相交或相切，则取离柱底标高近的楼板”

五、超高分段计算方法

超高分段计算方法各地区不尽相同，软件提供5个选项，需要根据各地区规则进行选择。

选项“0 不分段，计算总量”，以截面400*400高度为6m的柱为例，超高模板面积=（6-3.6）*0.4*4*1=3.84m2.

选项“1 不分段，计算总量×超高系数（超高顶面-超高起始高度）”，超高模板面积=2.4（3.6m以上模板高度）*0.4*4*2.4（超高系数）=9.216m2

选项“2 不分段，计算总量×超高数量”，超高模板面积=2.4（3.6m以上模板高度）*0.4*4*2（超高数据）=7.68m2

选项“3 分段，计算分段量×各段相应超高数量的总和：Σ分段体积量*各段相应超高数量”，超高模板面积=1*0.4*4*1（第一个分段）+1.4*0.4*4*2（第二个分段）=6.08m2

选项“4 不分段，计算总量（超高不足1米舍去）×超高数量”，超高模板面积=2（两个分段）*0.4*4*2（超高数量）=6.4m2

选项“5 不分段，计算总量（超高不足1米舍去）”，超高模板面积=2*0.4*4*1=3.2m2

此案例选项2 不分段，计算总量*超高数量更为合适。

最后，看下由于本案例工程中出现问题的原因。

该项目商铺下面为地库，为满足计量工期，地库同步由另一名算客建模计算，即商铺和地库未在同一个模型中，该项目地库顶板标高为-1.5米，故商铺模型中，无法通过调整选项达到计算超高模板的目的，所以首次计算后的模板超高量会存在异常。

该问题必须进行手工调整，将柱的超高底面标高调整后再进行计算提量，结果就正确了。

 软件中超高模板的计算原则比较复杂，需要编制人仔细看图，并进行必要的软件设置调整。询匠会不断通过案例总结与大家分享，避免大家踩坑。
